راه‌انداز LED

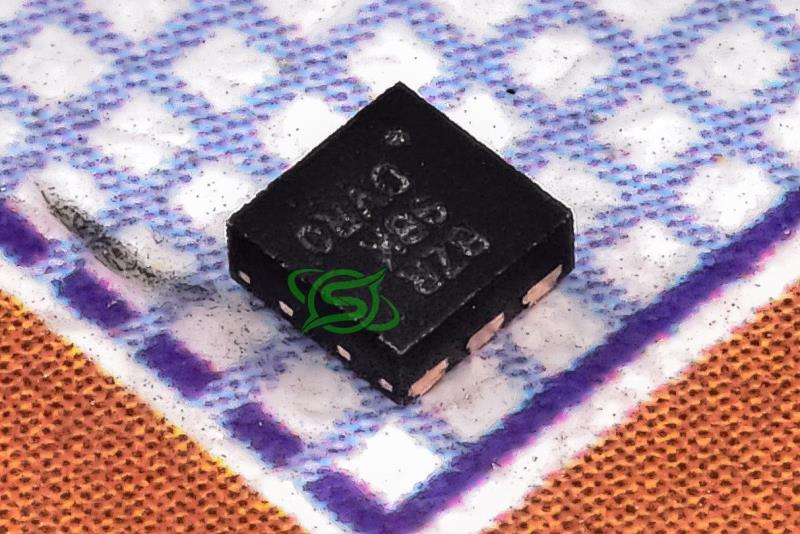

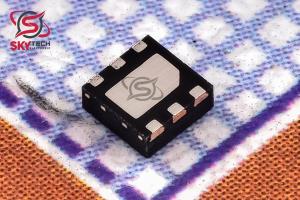

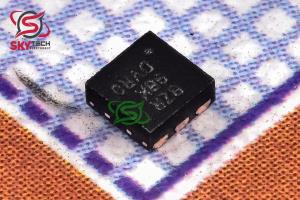

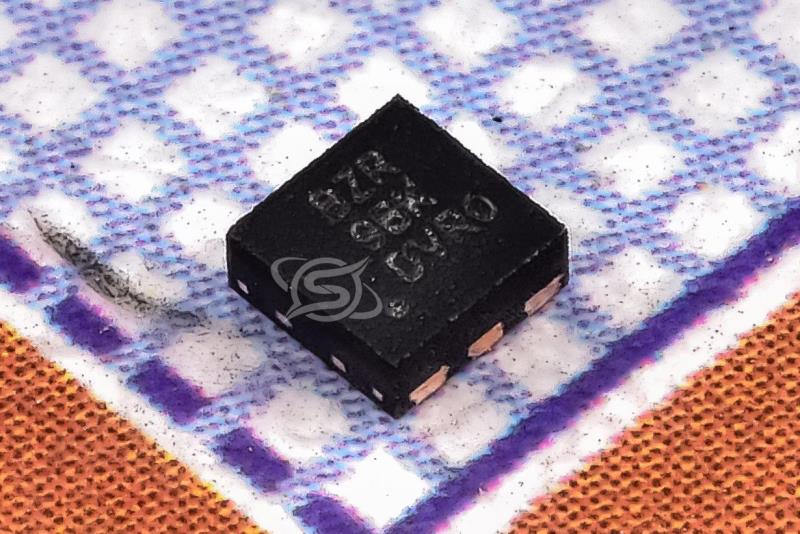

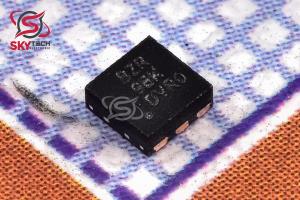

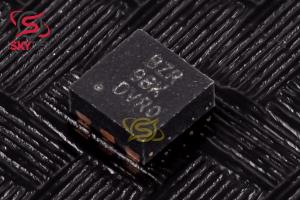

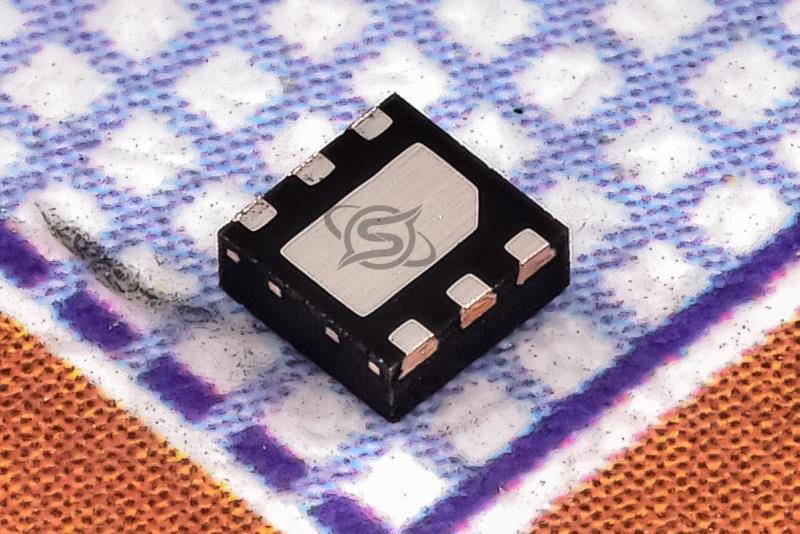

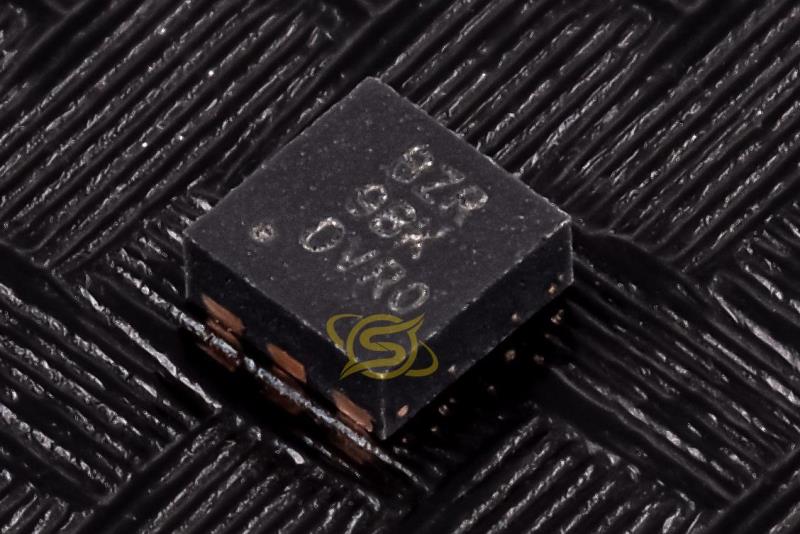

TPS61161DRVR

White LED Drivers With Digital and PWM Brightness Control

کیفیت: ORIGINAL(distributor)       پکیج: WSON-6

قیمت تک فروشی  263,612  ریال

قیمت عمده  251,416  ریال (10 به بالا)

قیمت ویژه  246,538  ریال (100 به بالا)

قیمت فوق العاده244,099  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.374  تتر با تخفیف

2.041.941.91.88


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج WSON-6
نوع محصول LED Drivers
حداکثر دماي کاري -40     سانتيگراد
حداقل دماي کاري +85     سانتيگراد
حداقل ولتاژ ورودي 2.7     ولت
حداکثر ولتاژ ورودي 18     ولت



توضیحات

TPS61160 و TPS61161 با يک سوئيچ يکپارچه با درجه 40 ولت FET، مبدل هاي تقويت کننده هستند که LED ها را به صورت سري هدايت مي کنند. مبدل هاي تقويت کننده با فرکانس سوئيچينگ ثابت 600 کيلوهرتز کار مي کنند تا امواج خروجي را کاهش دهند، راندمان تبديل را بهبود بخشند و امکان استفاده از اجزاي خارجي کوچک را فراهم کنند. جريان LED سفيد پيش‌فرض با مقاومت سنسور خارجي RSET تنظيم مي‌شود و ولتاژ بازخورد روي 200 ميلي‌ولت تنظيم مي‌شود، همانطور که در برنامه معمولي نشان داده شده است. در طول عمليات، جريان LED را مي توان با استفاده از رابط ديجيتال يک سيم (پروتکل EasyScale™) از طريق پين CTRL کنترل کرد. از طرف ديگر، سيگنال مدولاسيون عرض پالس (PWM) را مي توان به پين CTRL اعمال کرد که از طريق آن چرخه وظيفه ولتاژ مرجع فيدبک را تعيين مي کند.



Description

With a 40-V rated integrated switch FET, the TPS61160 and TPS61161 are boost converters that drive LEDs in series. The boost converters run at 600-kHz fixed switching frequency to reduce output ripple, improve conversion efficiency, and allow for the use of small external components. The default white LED current is set with the external sensor resistor RSET, and the feedback voltage is regulated to 200 mV, as shown in the Typical Application. During the operation, the LED current can be controlled using the one-wire digital interface (EasyScale™ protocol) through the CTRL pin. Alternatively, a pulse width modulation (PWM) signal can be applied to the CTRL pin through which the duty cycle determines the feedback reference voltage.
