مترجم سطح ولتاژ

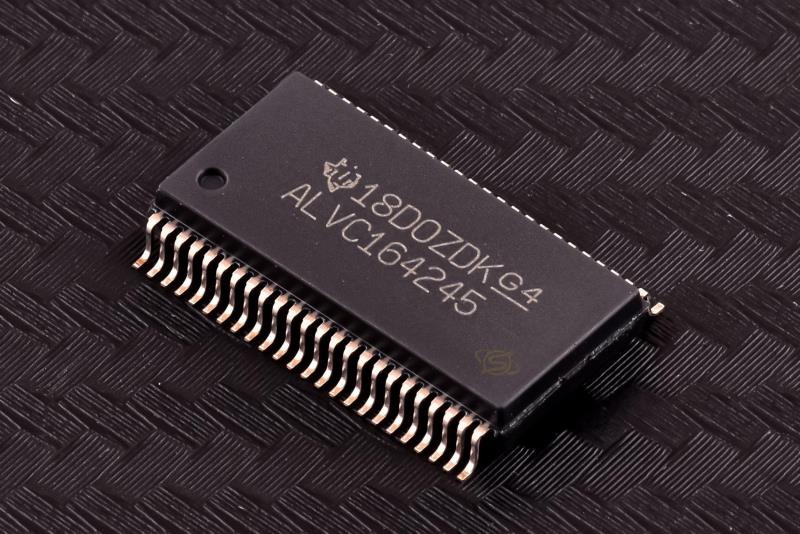

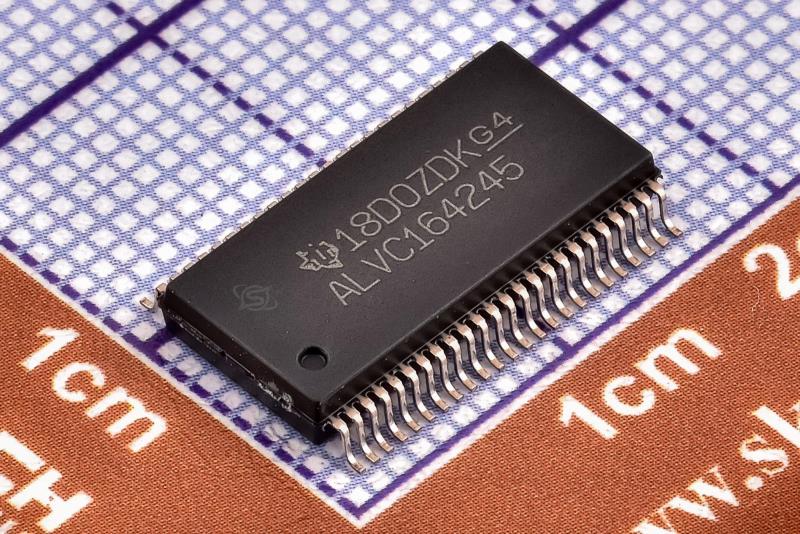

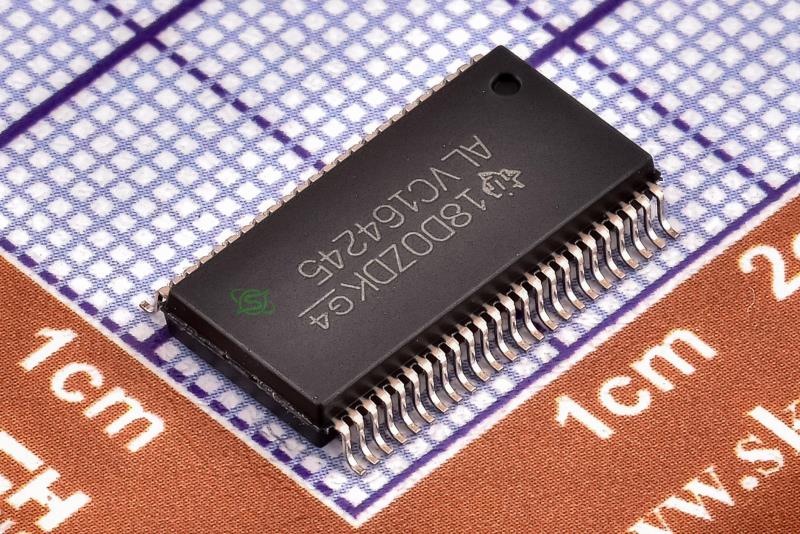

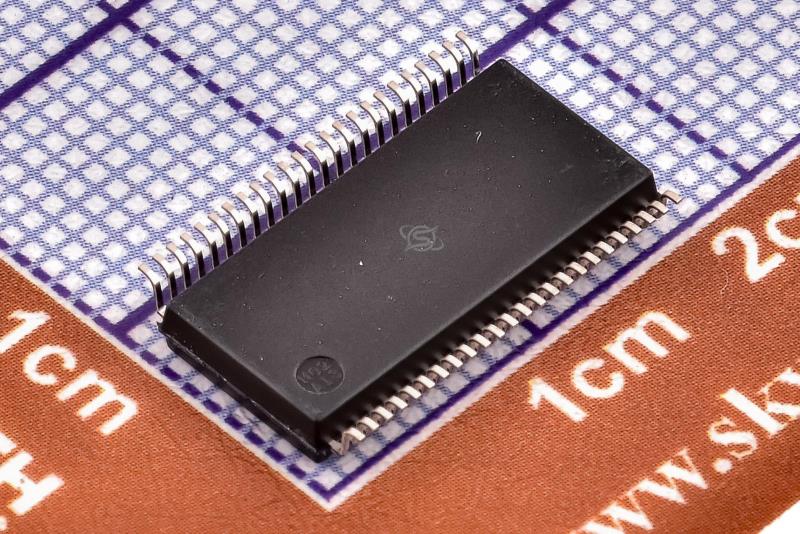

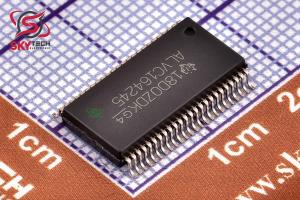

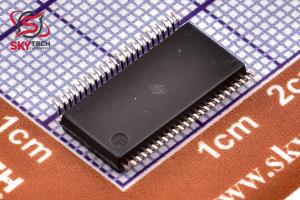

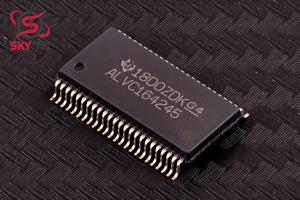

SN74ALVC164245DLR
16Bit Level-Shifting Transceiver With 3-State Outputs
کیفیت: ORIGINAL(distributor) پکیج: SSOP-48
قیمت تک فروشی 1,418,200 ریال
قیمت عمده 1,354,500 ریال (10 به بالا)
قیمت ویژه 1,329,020 ریال (100 به بالا)
قیمت فوق العاده1,316,280 ریال (1000 به بالا)
 قیمت تک فروشی 1.659 تتر با تخفیف
7.3576.866.79
|
توضیحات
اين فرستنده و گيرنده باس غير معکوس 16 بيتي (دو اکتالي) شامل دو ريل تامين جداگانه است. پورت B داراي VCCB است که با ولتاژ 3.3 ولت و ولتاژ 5 ولت کار مي کند. يک پورت داراي VCCA است که با ولتاژ 2.5 ولت و 3.3 ولت کار مي کند. و بالعکس يا از محيط 3.3 ولت به 5 ولت و بالعکس. SN74ALVC164245 براي ارتباط ناهمزمان بين گذرگاه هاي داده طراحي شده است. مدار کنترل (1DIR، 2DIR، 1OE، و 2OE) توسط VCCA تغذيه مي شود. براي اطمينان از وضعيت امپدانس بالا در هنگام خاموش يا روشن کردن، ورودي فعال خروجي (OE) بايد از طريق يک مقاومت کششي به VCC متصل شود. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود. سطوح منطقي ورودي کنترل جهت (DIR) و ورودي فعال کننده خروجي (OE) خروجي هاي پورت B يا خروجي هاي پورت A را فعال مي کنند يا هر دو پورت خروجي را در حالت امپدانس بالا قرار مي دهند. هنگامي که خروجي هاي پورت B فعال مي شوند، دستگاه داده ها را از گذرگاه A به گذرگاه B و هنگامي که خروجي هاي پورت A فعال مي شوند، از گذرگاه B به گذرگاه A ارسال مي کند. مدار ورودي در هر دو پورت A و B هميشه فعال است و بايد يک سطح منطقي HIGH يا LOW اعمال شود تا از ICC و ICCZ اضافي جلوگيري شود.
Description
This 16-bit (dual-octal) noninverting bus transceiver contains two separate supply rails. B port has VCCB, which is set to operate at 3.3 V and 5 V. A port has VCCA, which is set to operate at 2.5 V and 3.3 V. This allows for translation from a 2.5-V to a 3.3-V environment, and vice versa, or from a 3.3-V to a 5-V environment, and vice versa. The SN74ALVC164245 is designed for asynchronous communication between data buses. The control circuitry (1DIR, 2DIR, 1OE, and 2OE) is powered by VCCA. To ensure the high-impedance state during power up or power down, the output-enable (OE) input should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the currentsinking capability of the driver. The logic levels of the direction-control (DIR) input and the output-enable (OE) input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A bus to the B bus when the B-port outputs are activated, and from the B bus to the A bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
|
