فرستنده گيرنده

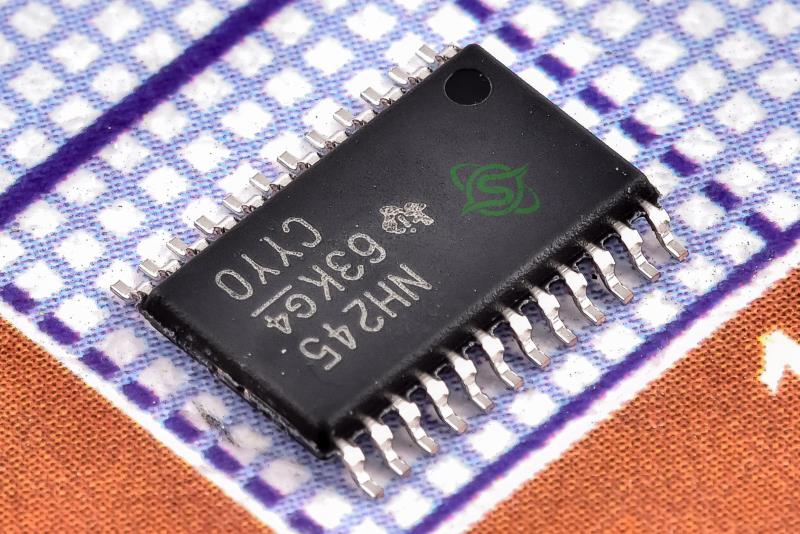

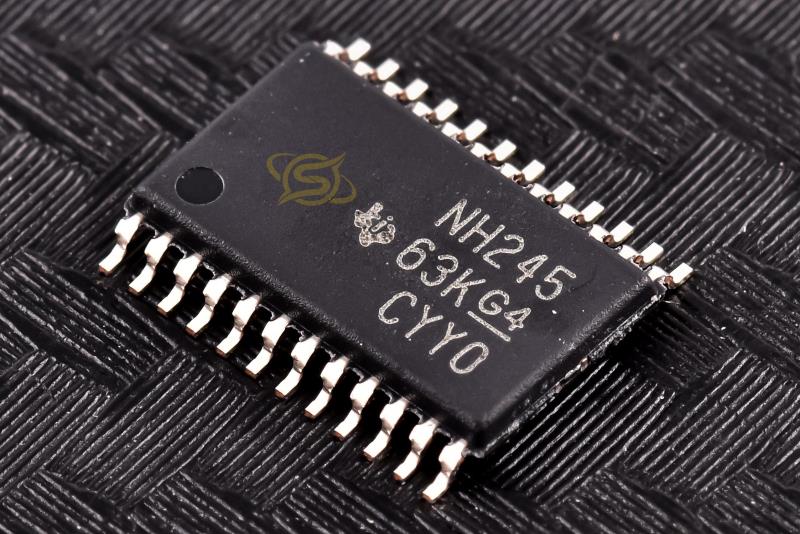

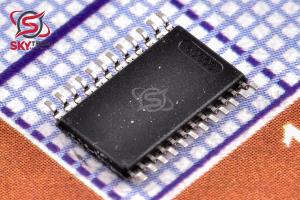

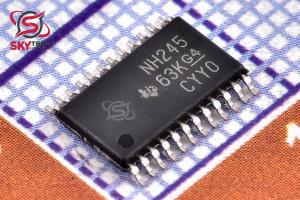

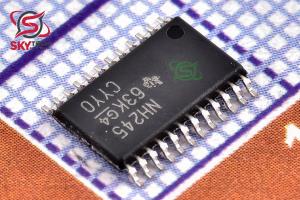

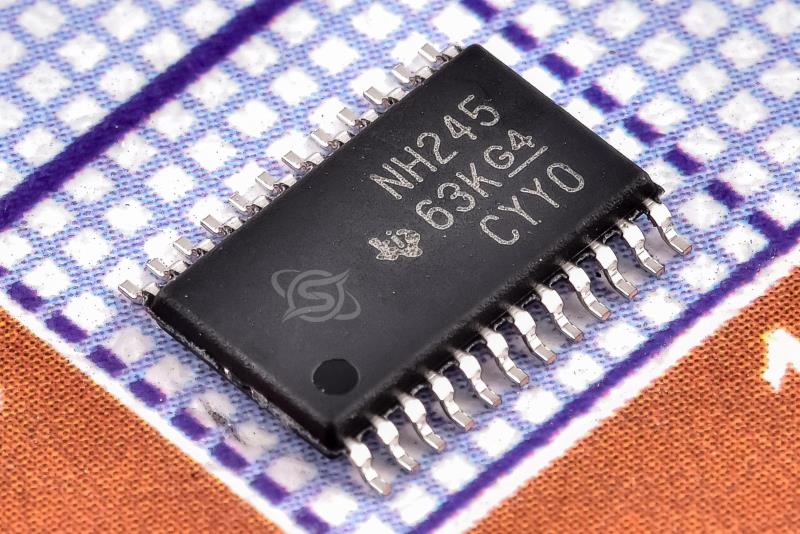

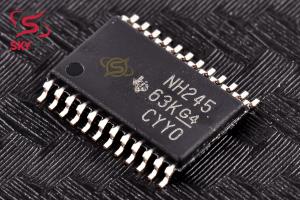

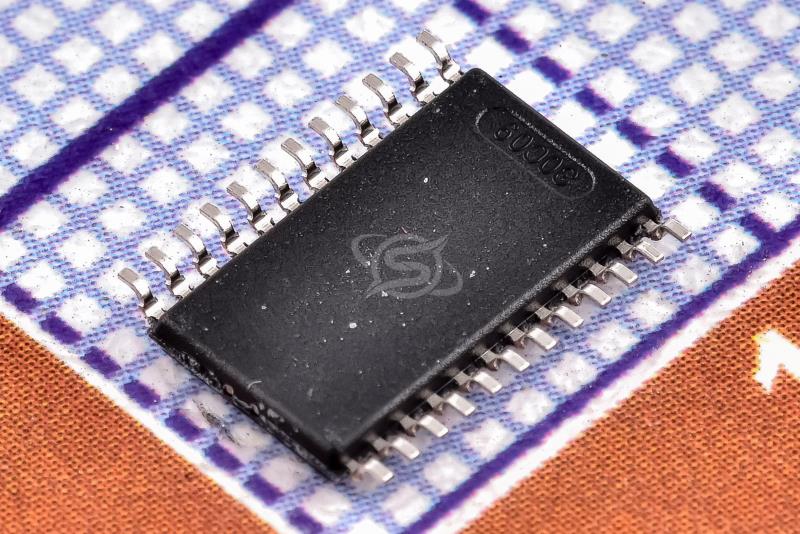

SN74LVC8T245PW
SN74LVC8T245 8-Bit Dual-Supply Bus Transceiver With
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-24
قیمت تک فروشی 483,936 ریال
قیمت عمده 455,019 ریال (10 به بالا)
قیمت ویژه 446,343 ریال (100 به بالا)
قیمت فوق العاده442,005 ریال (1000 به بالا)
 قیمت تک فروشی 0.584 تتر با تخفیف
3.172.972.912.88
|
توضیحات
SN74LVC8T245 يک فرستنده گيرنده باس هشت بيتي غير معکوس با ريل هاي منبع تغذيه دوگانه قابل تنظيم است که امکان انتقال سطح ولتاژ دو طرفه را فراهم مي کند. SN74LVC8T245 براي کار با VCCA و VCCB تنظيم شده در ولتاژ 1.65 ولت تا 5.5 ولت بهينه شده است. پورت A براي رديابي VCCA طراحي شده است. VCCA هر ولتاژ تغذيه از 1.65 ولت تا 5.5 ولت را مي پذيرد. پورت B براي رديابي VCCB طراحي شده است. VCCB هر ولتاژ تغذيه را از 1.65 ولت تا 5.5 ولت مي پذيرد. اين امکان ترجمه دو جهته ولتاژ پايين جهاني را بين هر يک از گره هاي ولتاژ 1.8-V، 2.5-V، 3.3-V و 5.5-V فراهم مي کند. SN74LVC8T245 براي ارتباط ناهمزمان بين دو گذرگاه داده طراحي شده است. سطوح منطقي ورودي کنترل جهت (DIR) و ورودي فعال کننده خروجي (OE) خروجي هاي پورت B يا خروجي هاي پورت A را فعال مي کنند يا هر دو پورت خروجي را در حالت امپدانس بالا قرار مي دهند. هنگامي که خروجي هاي پورت B فعال مي شوند، دستگاه داده ها را از گذرگاه A به گذرگاه B و هنگامي که خروجي هاي پورت A فعال مي شوند، از گذرگاه B به گذرگاه A ارسال مي کند. مدار ورودي در هر دو پورت A و B هميشه فعال است و بايد يک سطح منطقي HIGH يا LOW اعمال شود تا از ICC و ICCZ اضافي جلوگيري شود. اين دستگاه به طور کامل براي برنامه هاي خاموش کردن جزئي با استفاده از Ioff مشخص شده است. مدار Ioff خروجي‌ها را غيرفعال مي‌کند و از جريان برگشتي آسيب‌ديده در هنگام خاموش شدن دستگاه جلوگيري مي‌کند. ويژگي جداسازي VCC تضمين مي‌کند که اگر يکي از ورودي‌هاي VCC در GND باشد، همه خروجي‌ها در حالت امپدانس بالا قرار دارند. براي اطمينان از وضعيت امپدانس بالا در هنگام روشن يا خاموش کردن، OE بايد از طريق يک مقاومت کششي به VCC متصل شود. حداقل مقدار مقاومت توسط توانايي جريان درايور تعيين مي شود. SN74LVC8T245 به گونه اي طراحي شده است که پايه هاي کنترل (DIR و OE) توسط VCCA تامين مي شود.
Description
The SN74LVC8T245 is an eight bit non-inverting bus
transceiver with configurable dual power supply rails
that enables bidirectional voltage level translation.
The SN74LVC8T245 is optimized to operate with
VCCA and VCCB set at 1.65 V to 5.5 V. The A port
is designed to track VCCA. VCCA accepts any supply
voltage from 1.65 V to 5.5 V. The B port is designed
to track VCCB. VCCB accepts any supply voltage from
1.65 V to 5.5 V. This allows for universal low-voltage
bidirectional translation between any of the 1.8-V, 2.5-
V, 3.3-V, and 5.5-V voltage nodes.
The SN74LVC8T245 is designed for asynchronous
communication between two data buses. The logic
levels of the direction-control (DIR) input and the
output-enable (OE) input activate either the B-port
outputs or the A-port outputs or place both output
ports into the high-impedance mode. The device
transmits data from the A bus to the B bus when the
B-port outputs are activated, and from the B bus to
the A bus when the A-port outputs are activated. The
input circuitry on both A and B ports is always active
and must have a logic HIGH or LOW level applied to
prevent excess ICC and ICCZ.
This device is fully specified for partial-power-down
applications using Ioff. The Ioff circuitry disables
the outputs, preventing damaging current backflow
through the device when it is powered down. The VCC
isolation feature ensures that if either VCC input is
at GND, all outputs are in the high-impedance state.
To ensure the high-impedance state during power up
or power down, OE should be tied to VCC through
a pullup resistor; the minimum value of the resistor
is determined by the current-sinking capability of the
driver.
The SN74LVC8T245 is designed so that the control
pins (DIR and OE) are supplied by VCCA.
|
| | موضوع | نوع فایل | |
| ديتاشيتSN74LVC8T245PW TSSOP-24 | PDF |
دانلود فایل
|
