راه انداز ماسفت

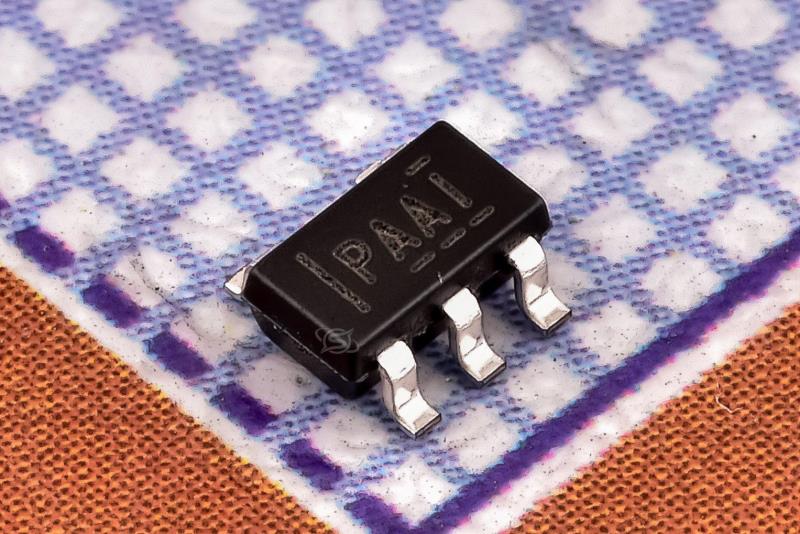

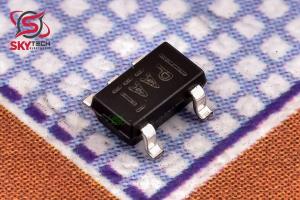

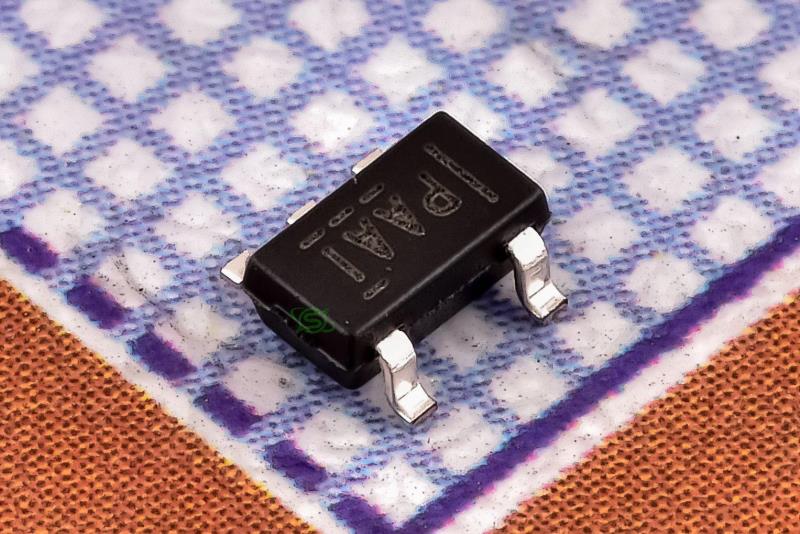

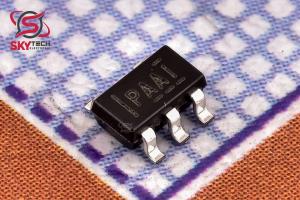

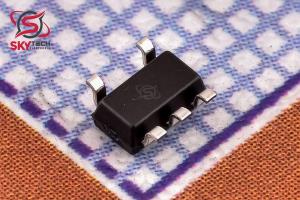

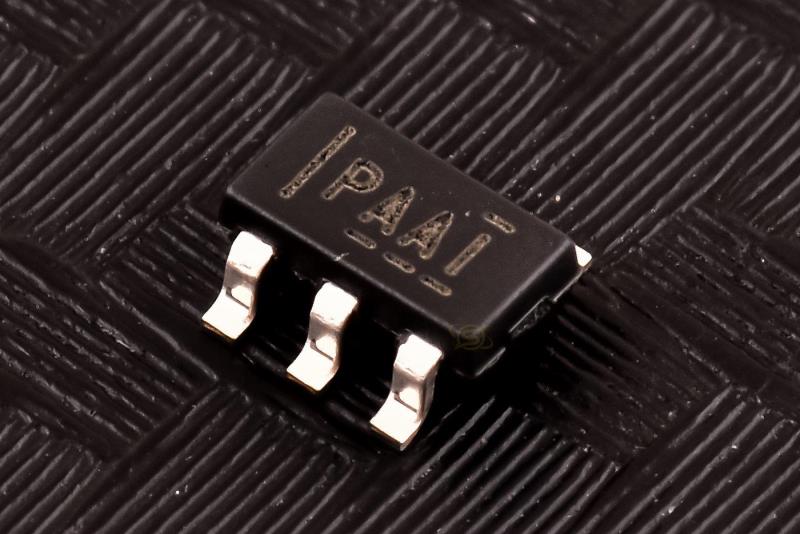

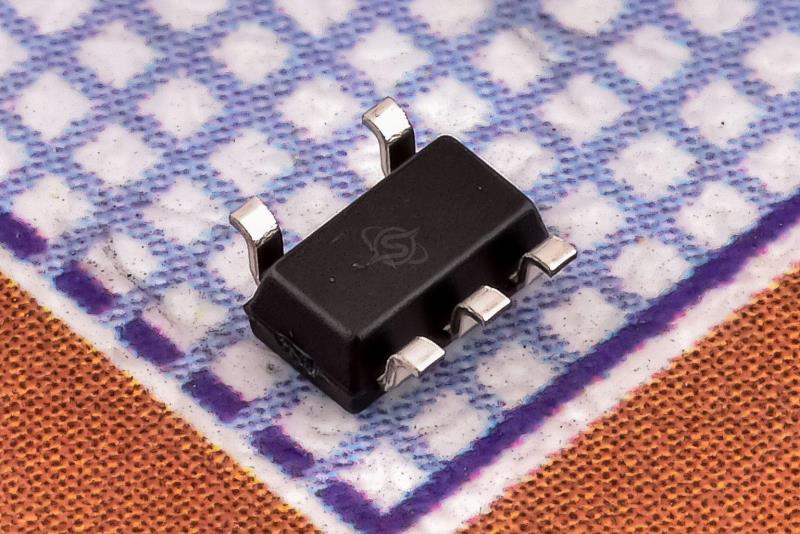

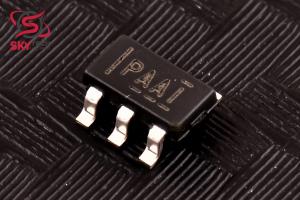

TPS2816DBV (PAAI)
SINGLE-CHANNEL HIGH-SPEED MOSFET DRIVER
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-5
قیمت تک فروشی 1,104,536 ریال
قیمت عمده 1,052,120 ریال (10 به بالا)
قیمت ویژه 1,031,154 ریال (100 به بالا)
قیمت فوق العاده1,020,670 ریال (1000 به بالا)
 قیمت تک فروشی 1.185 تتر با تخفیف
6.055.765.645.59
|
|
|
|
|
| حداکثر دماي کاري |
+125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
توضیحات
درايورهاي MOSFET تک کاناله TPS28xx قابليت ارائه جريان اوج تا 2 آمپر به بارهاي با ظرفيت بالا را دارند. سرعت سوئيچينگ بالا (زمان روشن و خاموش تقريباً 14 نانوثانيه) با استفاده از خروجي‌هاي BiCMOS فراهم مي‌شود. ولتاژهاي آستانه سوئيچينگ معمولاً دو سوم و يک سوم VCC هستند و طراحي اين قطعات به طور ذاتي جريان شوترون (shoot-through) را به حداقل مي‌رساند.
در مدل‌هاي TPS2816 تا TPS2819 يک رگولاتور داخلي وجود دارد که امکان کار با ولتاژ تغذيه بين 14 تا 40 ولت را فراهم مي‌کند. خروجي اين رگولاتور مي‌تواند براي تغذيه مدارهاي ديگر استفاده شود، مشروط بر اينکه توان تلف شده از محدوديت‌هاي بسته‌بندي تجاوز نکند. اگر رگولاتور لازم نباشد، پايه VDD (ورودي رگولاتور) بايد به VCC متصل شود.
ورودي‌هاي TPS2816 و TPS2817 شامل مدار فعال پول‌آپ هستند که نياز به مقاومت خارجي را هنگام استفاده از کنترل‌کننده‌هاي PWM باز-کلکتور حذف مي‌کند.
TPS2818 و TPS2819 مشابه TPS2816 و TPS2817 هستند، با اين تفاوت که مدار فعال پول‌آپ در آن‌ها حذف شده است. همچنين TPS2828 و TPS2829 مشابه TPS2818 و TPS2819 هستند، با اين تفاوت که رگولاتور داخلي در آن‌ها حذف شده و جريان مصرفي در حالت سکون به کمتر از 15 ميکروآمپر کاهش مي‌يابد، چه ورودي‌ها در حالت بالا باشند و چه پايين.
Description
The TPS28xx single-channel high-speed MOSFET drivers can deliver peak currents up to 2 A into highly capacitive loads. High switching speeds (typical rise and fall times of 14 ns) are achieved through BiCMOS outputs. Typical threshold switching voltages are two-thirds and one-third of VCC, and the design inherently minimizes shoot-through current.
The TPS2816 through TPS2819 devices include an internal regulator that allows operation with supply voltages between 14 V and 40 V. The regulator output can power other circuits as long as power dissipation does not exceed package limits. If the regulator is not needed, the VDD pin (regulator input) should be connected to VCC.
The TPS2816 and TPS2817 inputs feature an active pull-up circuit to eliminate the need for an external resistor when using open-collector PWM controllers.
The TPS2818 and TPS2819 are identical to the TPS2816 and TPS2817 except that the active pull-up circuit is omitted. The TPS2828 and TPS2829 are identical to the TPS2818 and TPS2819 except the internal voltage regulator is omitted, reducing quiescent current to less than 15 µA when inputs are either high or low.
|
