Gate Driver
TPIC46L02

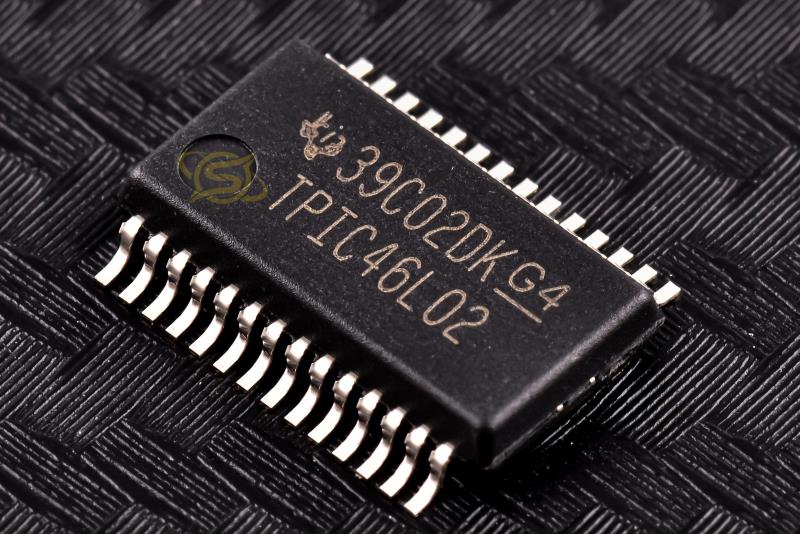

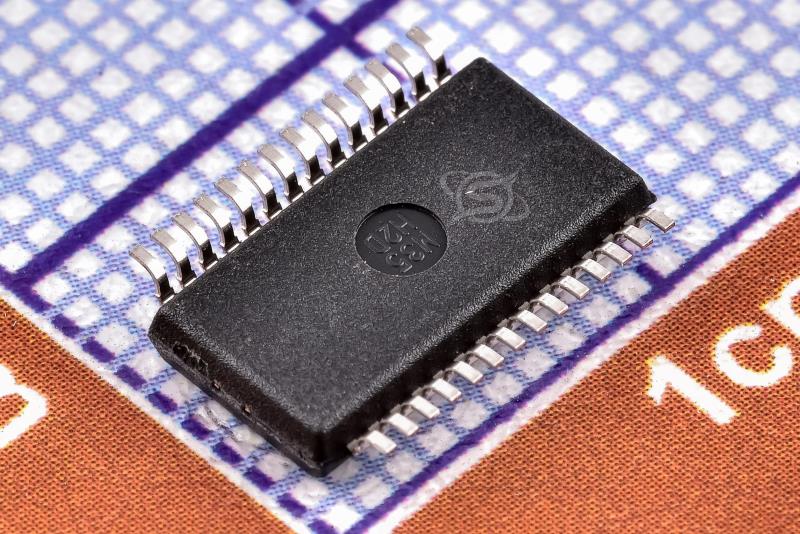

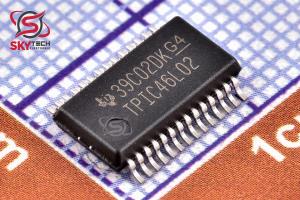

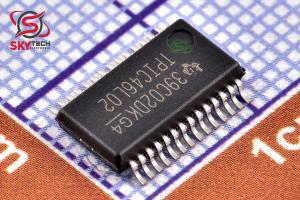

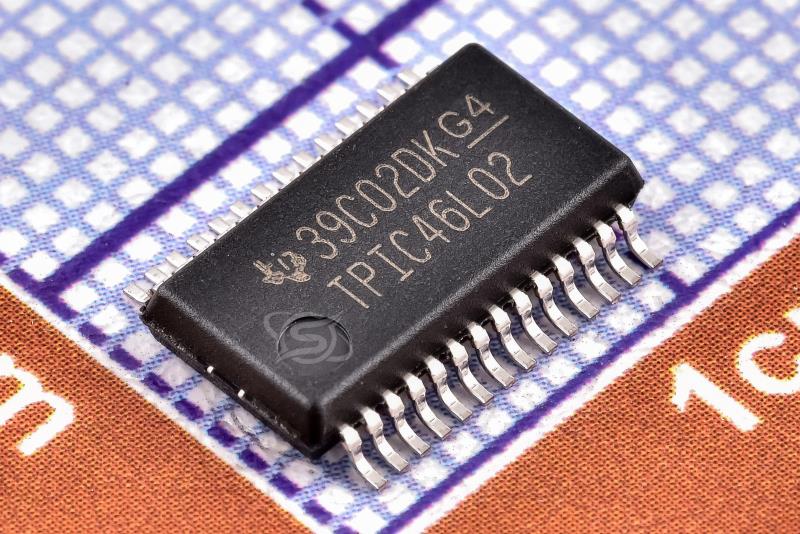

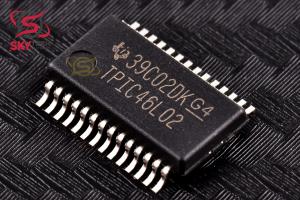

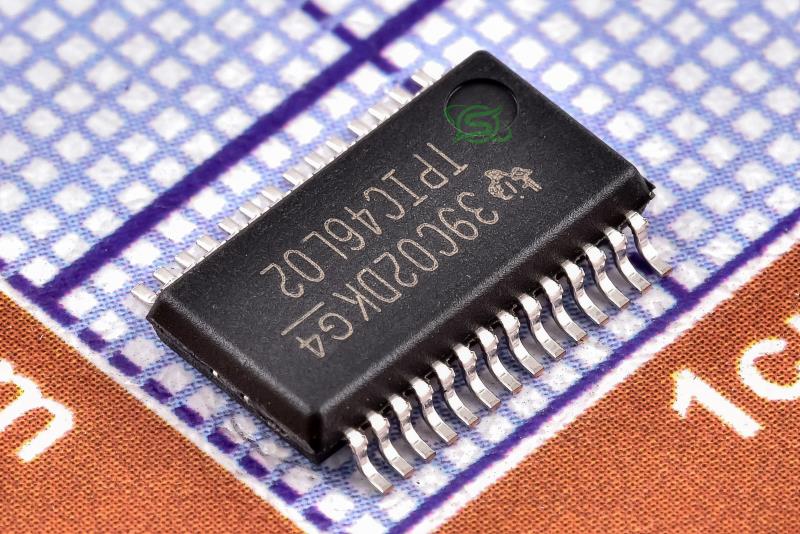

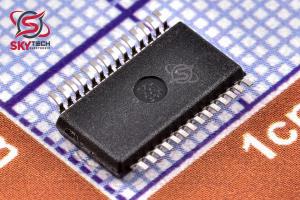

TPIC46L02 SSOP-28
کیفیت: ORIGINAL(distributor) پکیج: SSOP-28
قیمت تک فروشی 1,130,026 ریال
قیمت عمده 1,005,667 ریال (10 به بالا)
قیمت ویژه 985,770 ریال (100 به بالا)
قیمت فوق العاده975,821 ریال (1000 به بالا)
 قیمت تک فروشی 1.556 تتر با تخفیف
8.647.687.537.45
|
توضیحات
TPIC46L01، TPIC46L02، و TPIC46L03 پيش درايورهاي سمت پاييني هستند که رابط ورودي سريال و رابط ورودي موازي را براي کنترل شش سوئيچ قدرت ترانزيستور اثر ميدان خارجي (FET) ارائه مي کنند، مانند ارائه شده در آرايه هاي قدرت خانواده Texas Instruments TPIC. اين دستگاه ها عمدتاً براي سوئيچينگ فرکانس پايين، کاربردهاي بار القايي مانند سلونوئيدها و رله ها طراحي شده اند. وضعيت خطا براي هر کانال در قالب داده سريال موجود است. هر کانال درايور داراي تشخيص بار باز خارج از حالت مستقل و تشخيص بار کوتاه / اتصال کوتاه به باتري در حالت است. تشخيص اضافه ولتاژ و ولتاژ کمتر و خاموش شدن باتري ارائه شده است. خطاهاي باتري و بار خروجي گزارش خطا را در زمان واقعي به کنترل کننده ارائه مي دهد. هر کانال همچنين حفاظت القايي-ولتاژ-گذرا را براي FET خارجي فراهم مي کند
Description
The TPIC46L01, TPIC46L02, and TPIC46L03 are low-side predrivers that provide serial input interface and parallel input interface to control six external field-effect transistor(FET) power switches such as offered in the Texas Instruments TPIC family of power arrays. These devices are designed primarily for low-frequency switching, inductive load applications such as solenoids and relays. Fault status for each channel is available in a serial-data format. Each driver channel has independent off-state open-load detection and on-state shorted-load/short-to-battery detection. Battery overvoltage and undervoltage detection and shutdown are provided. Battery and output load faults provide real-time fault reporting to the controller. Each channel also provides inductive-voltage-transient protection for the external FET
|
