رجیستر شیفت شمارنده

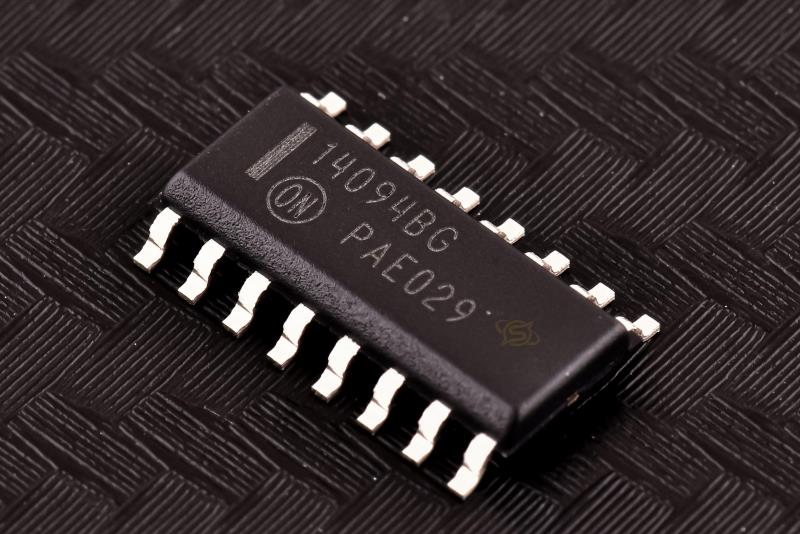

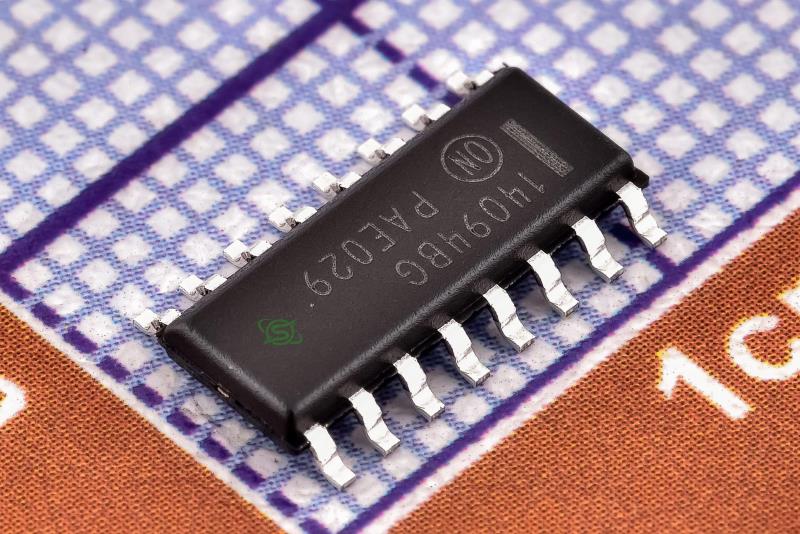

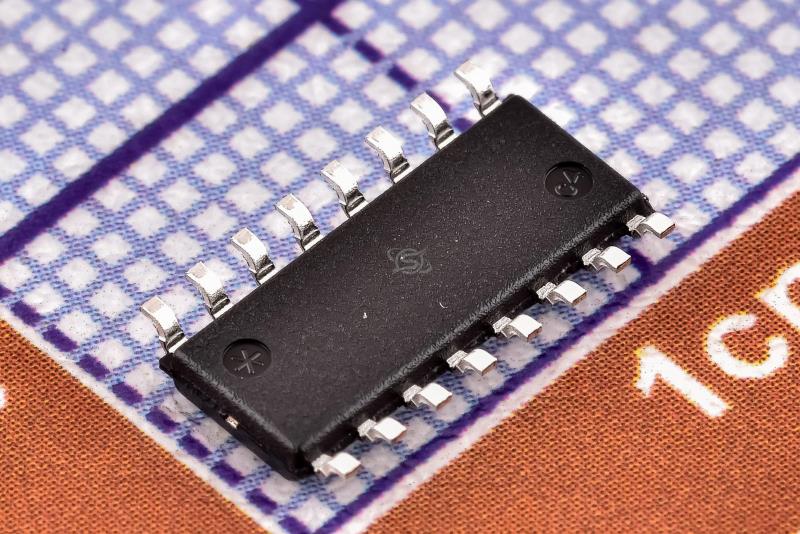

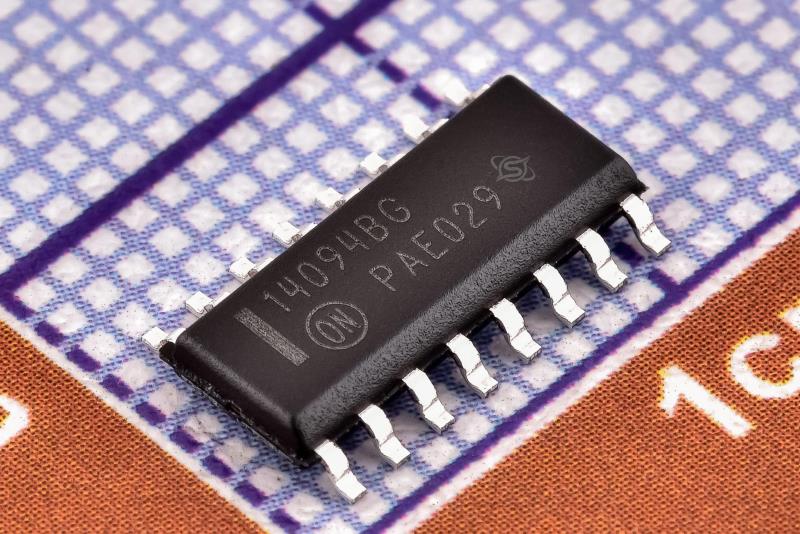

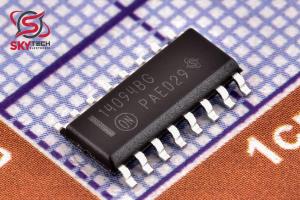

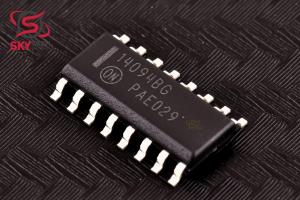

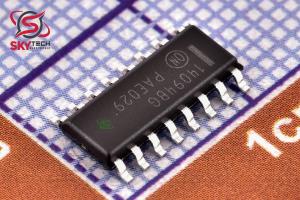

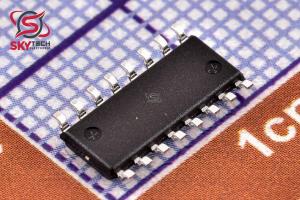

MC14094BG

8-Stage Shift/Store Register with Three-State Outputs

کیفیت: ORIGINAL(distributor)       پکیج: SOP-16

قیمت تک فروشی  426,890  ریال

قیمت عمده  407,848  ریال (10 به بالا)

قیمت ویژه  400,231  ریال (100 به بالا)

قیمت فوق العاده396,422  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.606  تتر با تخفیف

3.092.942.882.85


تعداد موجودی در انبار : 41 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOP-16
نوع محصول REGIDTER
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -65     سانتيگراد
حداقل ولتاژ ورودي -0.5     ولت
حداکثر ولتاژ ورودي 18     ولت



توضیحات

MC14094B يک رجيستر شيفت 8 مرحله اي را با يک لچ داده براي هر مرحله و يک خروجي 3 حالته از هر لچ ترکيب مي کند. داده ها روي انتقال ساعت مثبت جابه جا مي شوند و از مرحله هفتم به دو خروجي سريال منتقل مي شوند. داده هاي خروجي QS براي استفاده در سيستم هاي آبشاري پرسرعت است. داده‌هاي خروجي QS در انتقال ساعت منفي زير براي استفاده در سيستم‌هاي آبشاري کم‌سرعت جابه‌جا مي‌شوند. داده‌هاي هر مرحله از ثبت تغيير روي انتقال منفي ورودي بارق بسته مي‌شوند. در حالي که بارق بالا است، داده ها از طريق قفل پخش مي شوند. خروجي‌هاي هشت لچ داده توسط بافرهاي 3 حالته کنترل مي‌شوند که در حالت امپدانس بالا توسط يک منطقي Low در حالت فعال کردن خروجي قرار مي‌گيرند.



Description

The MC14094B combines an 8?stage shift register with a data latch for each stage and a 3?state output from each latch. Data is shifted on the positive clock transition and is shifted from the seventh stage to two serial outputs. The QS output data is for use in high?speed cascaded systems. The QS output data is shifted on the following negative clock transition for use in low?speed cascaded systems.Data from each stage of the shift register is latched on the negative transition of the strobe input. Data propagates through the latch while strobe is high. Outputs of the eight data latches are controlled by 3?state buffers which are placed in the high?impedance state by a logic Low on Output Enable
