توضیحات
AT45DB321D يک رابط سريالي 2.5 يا 2.7 ولتي با دسترسي متوالي فلش مموري است که براي طيف وسيعي از برنامه هاي ديجيتال صدا، تصوير، کد برنامه و ذخيره داده مناسب است.
AT45DB321D از رابط سريال RapidS براي برنامه هايي که نياز به عمليات با سرعت بسيار بالا دارند پشتيباني مي کند. رابط سريال RapidS براي فرکانس هاي تا 66 مگاهرتز با SPI سازگار است. حافظه 34603008 بيتي به صورت 8192 صفحه 512 بايتي يا هر کدام 528 بايت سازماندهي شده است. علاوه بر حافظه اصلي، AT45DB321D همچنين داراي دو بافر SRAM 512/528 بايتي است.
اين بافرها امکان دريافت داده ها را در حين برنامه ريزي مجدد يک صفحه در حافظه اصلي و همچنين نوشتن يک جريان داده پيوسته فراهم مي کنند. شبيه سازي EEPROM (حافظه فقط خواندني قابل پاک کردن و برنامه ريزي) (قابليت تغيير بيت يا بايت) به راحتي با يک عمليات سه مرحله اي خواندن-تغيير-نوشتن انجام مي شود.
برخلاف فلش مموري هاي معمولي که به صورت تصادفي با خطوط آدرس متعدد و يک رابط موازي قابل دسترسي هستند، دستگاه هاي DataFlash® از يک رابط سريال RapidS براي دسترسي متوالي به داده هاي خود استفاده مي کنند. دسترسي متوالي ساده به طور چشمگيري تعداد پين هاي فعال را کاهش مي دهد، چيدمان سخت افزار را تسهيل مي کند، قابليت اطمينان سيستم را افزايش مي دهد، نويز سوئيچينگ را به حداقل مي رساند و اندازه بسته را کاهش مي دهد.
Description

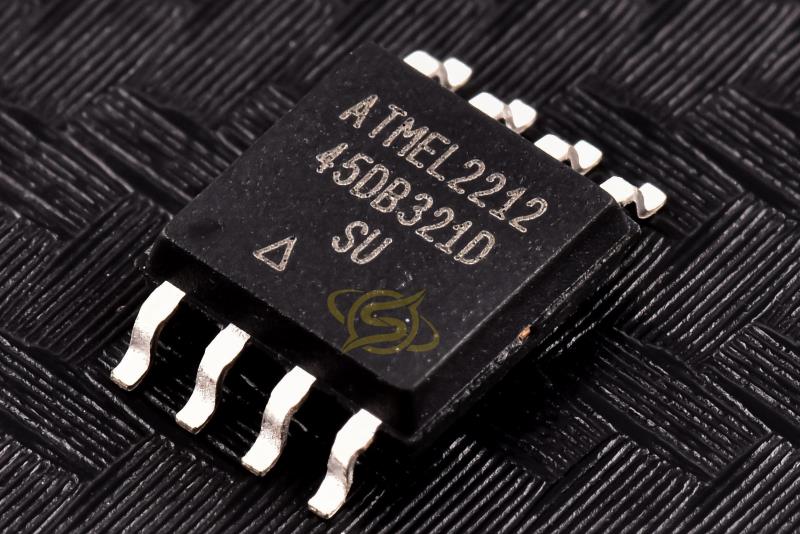

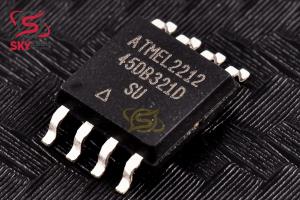

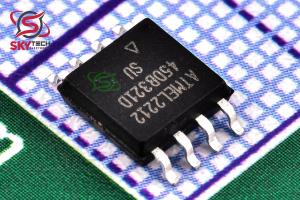

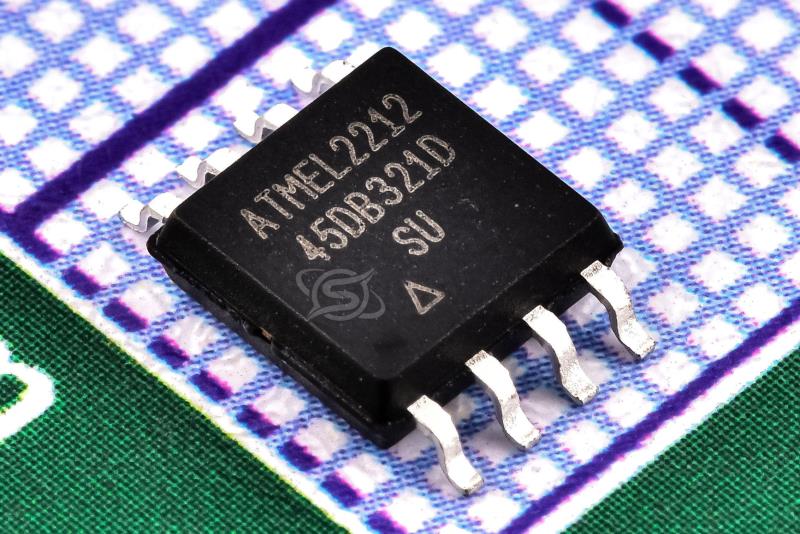

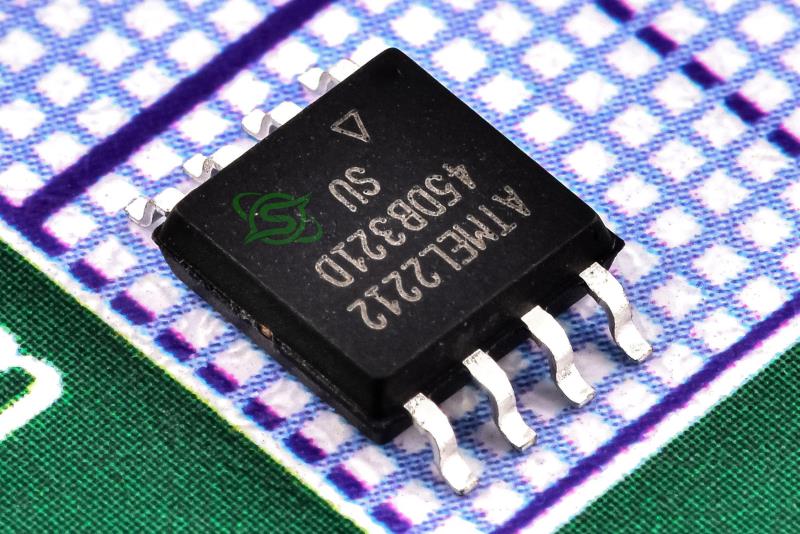

The AT45DB321D is a 2.5V or 2.7V, serial interface, sequential access flash memory ideally suited for a wide variety of digital voice-, image-, program code-, and data-storage applications.
The AT45DB321D supports the RapidS serial interface for applications requiring very high speed operations. The RapidS serial interface is SPI compatible for frequencies up to 66MHz. The 34,603,008-bits of memory are organized as 8,192 pages of 512 bytes or 528 bytes each. In addition to the main memory, the AT45DB321D also contains two SRAM buffers of 512/528 bytes each.
These buffers allow the receiving of data while a page in the main memory is being reprogrammed, as well as the writing of a continuous data stream. EEPROM (electrically erasable and programmable read-only memory) emulation (bit or byte alterability) is easily handled with a self-contained, three-step read-modify-write operation.
Unlike conventional flash memories, which are accessed randomly with multiple address lines and a parallel interface, DataFlash® devices use a RapidS serial interface to sequentially access its data. The simple sequential access dramatically reduces active pin count, facilitates hardware layout, increases system reliability, minimizes switching noise, and reduces package size.
|
