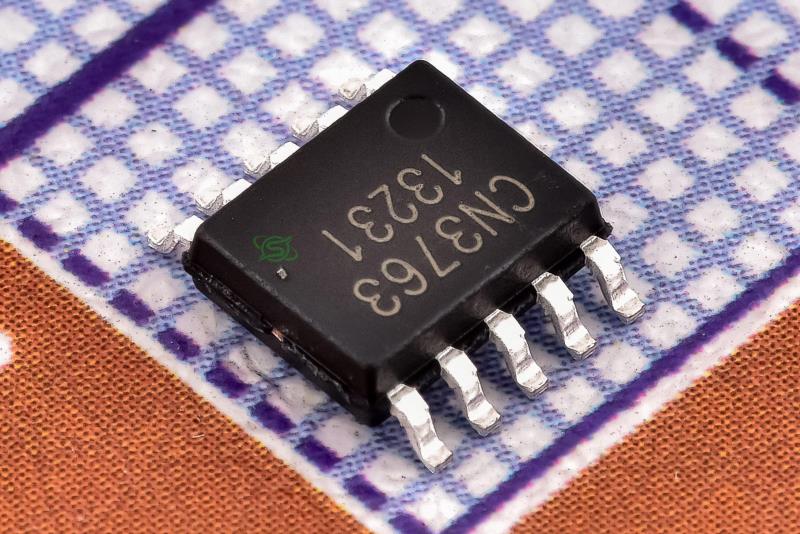

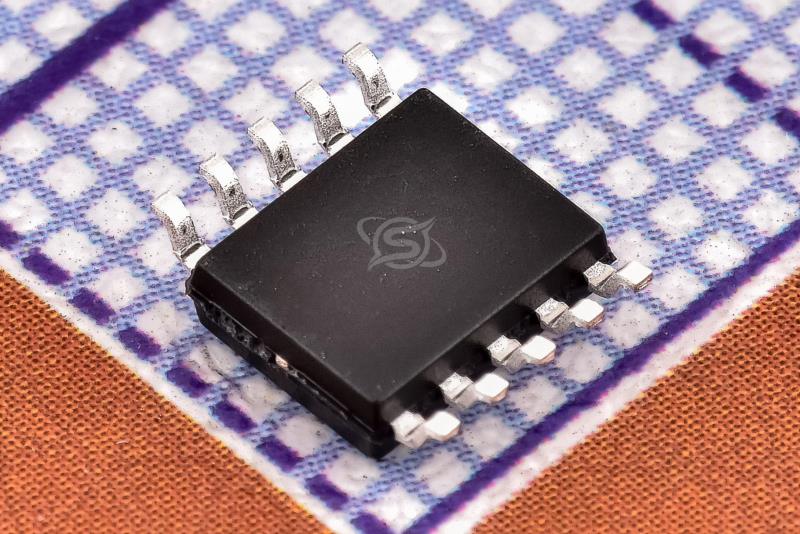

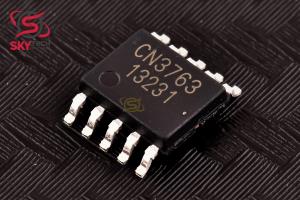

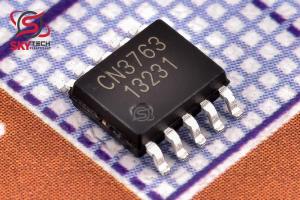

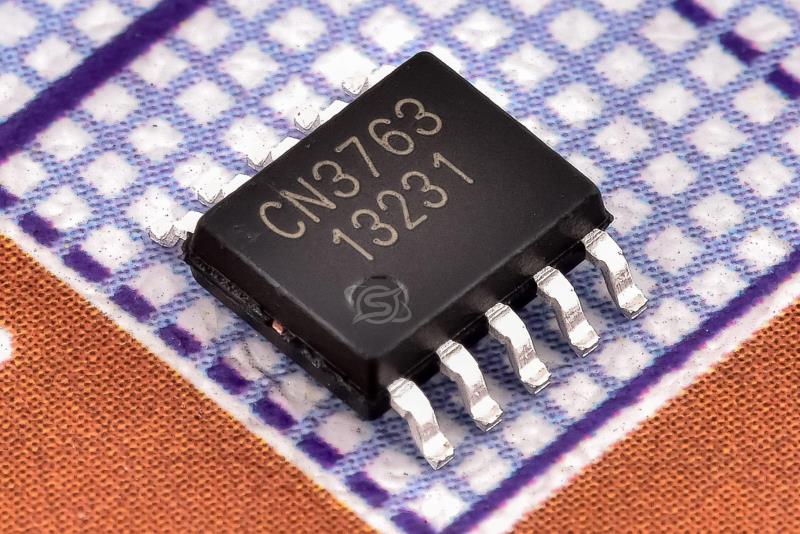

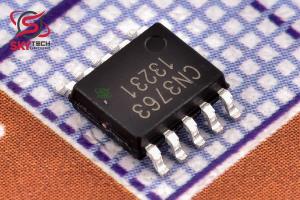

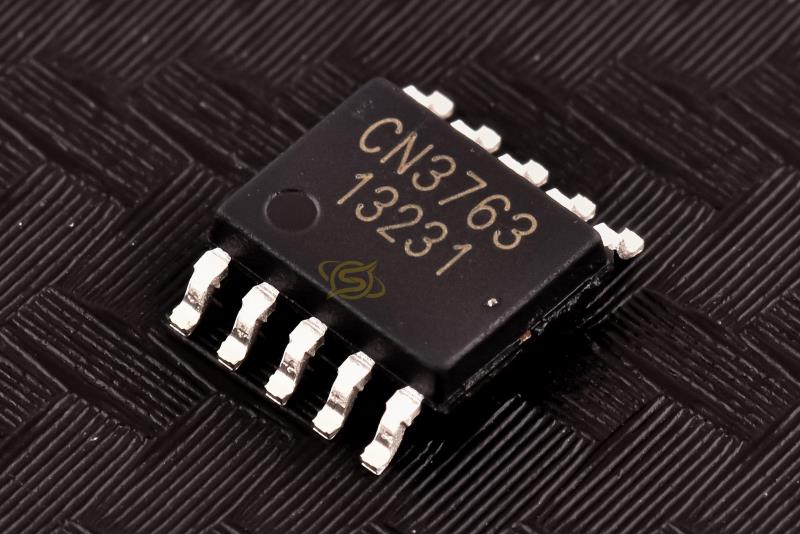

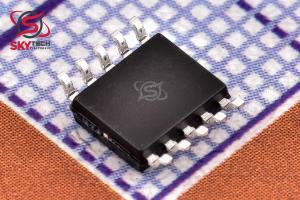

آی سی مدیریت شارژ باتری

CN3763

4A three-cell lithium battery charging management integrated circuit

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-10

قیمت تک فروشی  277,533  ریال

قیمت عمده  239,814  ریال (10 به بالا)

قیمت ویژه  235,288  ریال (100 به بالا)

قیمت فوق العاده233,025  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.394  تتر با تخفیف

2.11.81.761.75


تعداد موجودی در انبار : 24 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

CN3763 يک کنترلر شارژر باتري ليتيوم يوني با حالت سوئيچ PWM براي باتري 3 سلولي ليتيوم يوني در يک بسته کوچک با استفاده از قطعات خارجي کمي است. CN3763 به طور ويژه براي شارژ باتري هاي ليتيوم يوني با جريان ثابت و حالت ولتاژ ثابت طراحي شده است. در حالت ولتاژ ثابت، ولتاژ تنظيم را مي توان در 12.6 ولت با دقت ± 1% ثابت کرد، همچنين مي تواند با يک مقاومت خارجي به سمت بالا تنظيم شود. جريان شارژ ثابت با يک مقاومت حسگر جريان قابل برنامه ريزي است. باتري‌هايي که عميقاً دشارژ مي‌شوند به‌طور خودکار با 17.5 درصد جريان شارژ ثابت برنامه‌ريزي‌شده شارژ مي‌شوند تا زماني که ولتاژ سلول از 66.5 درصد ولتاژ ثابت بيشتر شود. چرخه شارژ پس از کاهش جريان شارژ به 16% جريان کامل، پايان مي يابد و اگر ولتاژ باتري به زير 95.5% ولتاژ تنظيمي کاهش يابد، چرخه شارژ جديد به طور خودکار مجدداً راه اندازي مي شود. هنگامي که ولتاژ ورودي کمتر از ولتاژ باتري باشد، CN3763 به طور خودکار وارد حالت خواب مي شود. ساير ويژگي ها عبارتند از قفل تحت ولتاژ، محافظت از باتري بيش از ولتاژ، نشان دادن وضعيت، و غيره.



Description

The CN3763 is a PWM switch-mode lithium ion battery charger controller for 3 cell li-ion battery in a small package using few external components. The CN3763 is specially designed for charging lithium ion batteries with constant current and constant voltage mode. In constant voltage mode, the regulation voltage can be fixed at 12.6V with ±1% accuracy, also can be adjusted upwards with an external resistor. The constant charging current is programmable with a single current sense resistor. Deeply discharged batteries are automatically trickle charged at 17.5% of the programmed constant charging current until the cell voltage exceeds 66.5% of constant voltage. The charge cycle is terminated once the charging current drops to 16% of full-scale current, and a new charge cycle automatically restarts if the battery voltage falls below 95.5% of regulation voltage. CN3763 will automatically enter sleep mode when input voltage is lower than battery voltage. Other features include under voltage lockout, battery over voltage protection, status indication, etc. CN3763 is available in a space-saving 10-pin SSOP package.
