تقویت کننده صوتی

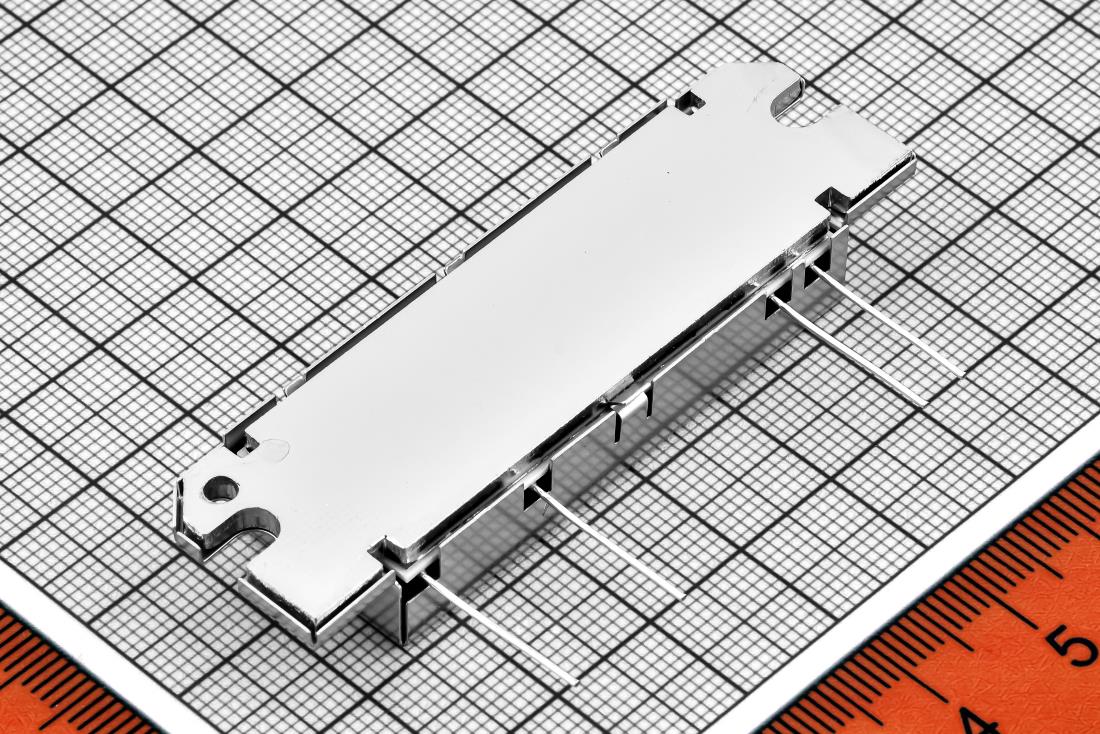

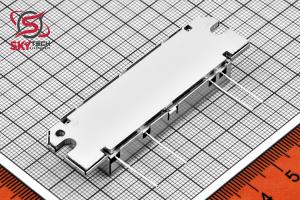

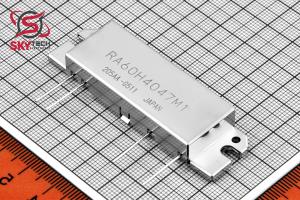

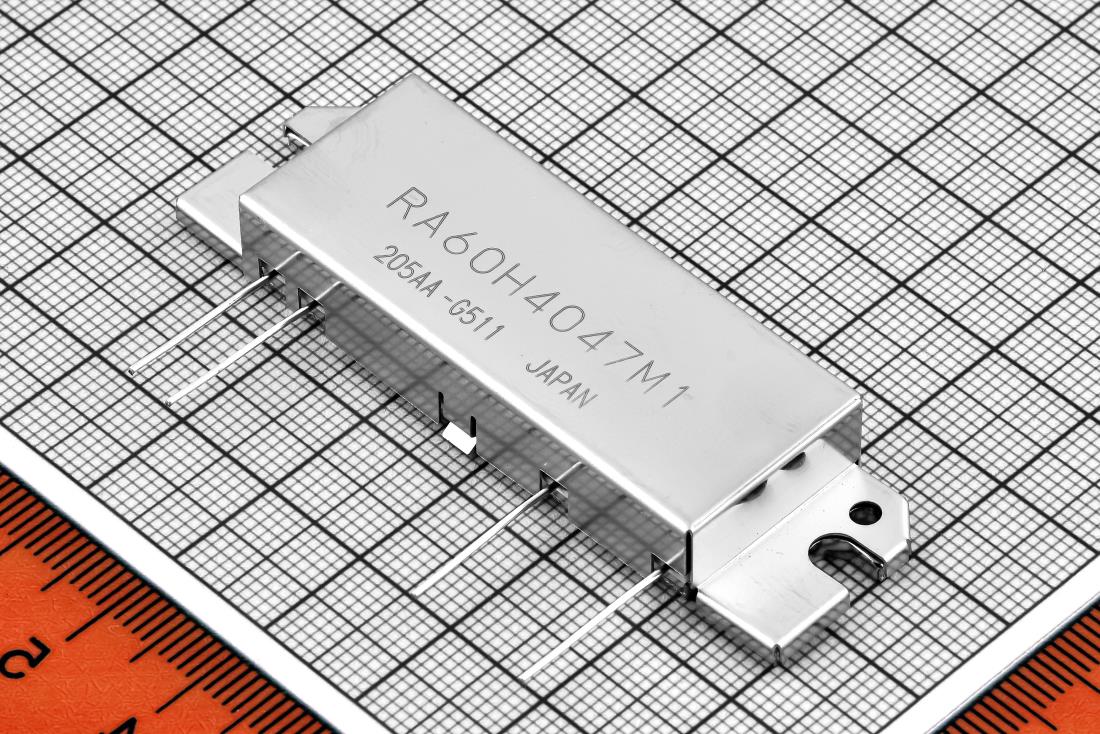

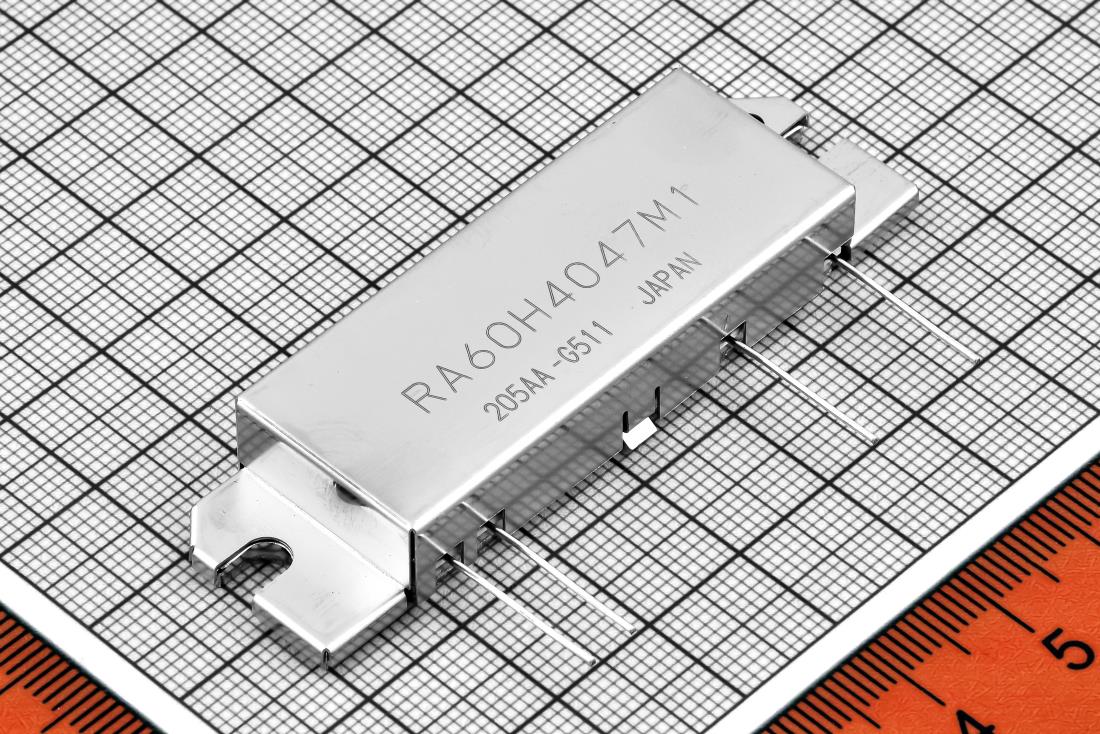

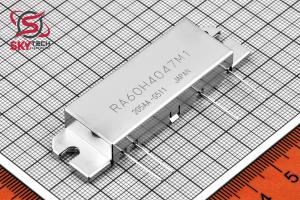

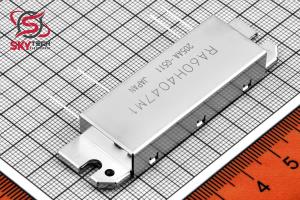

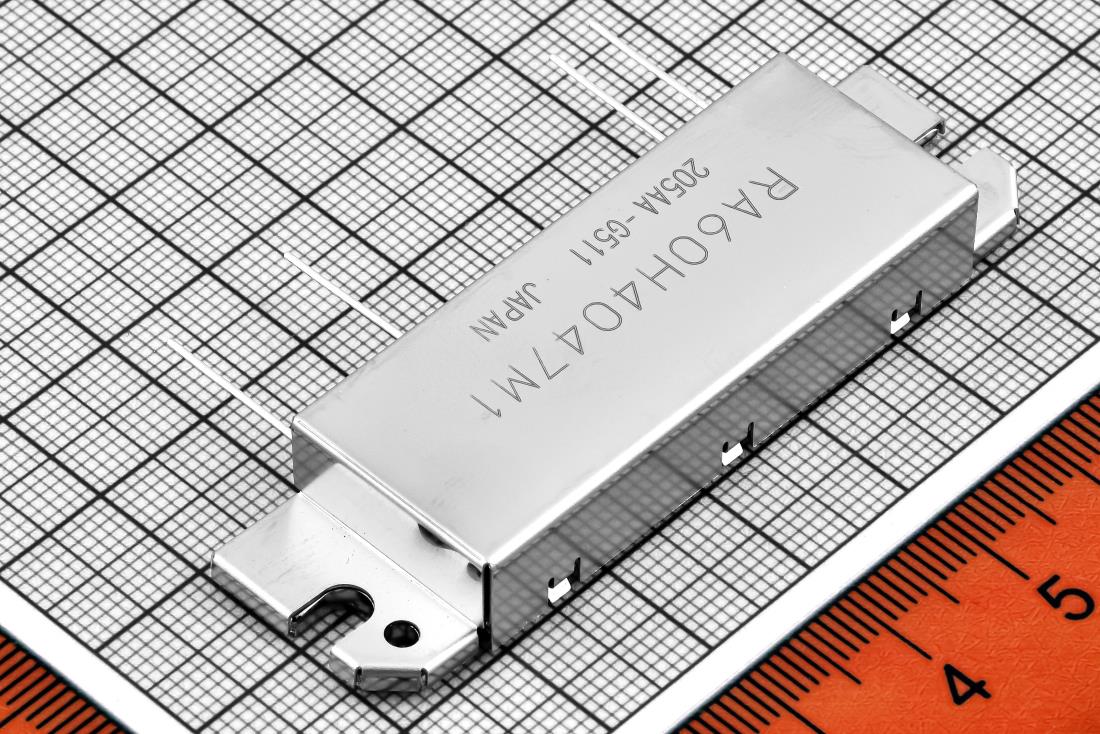

RA60H4047M1

400MHz to 470MHz 60W 12.5V, 2 Stage Amplifier For MOBILE RADIO

کیفیت: ORIGINAL(distributor)       پکیج: H2M

قیمت تک فروشی  23,587,711  ریال

قیمت عمده  22,478,772  ریال (10 به بالا)

قیمت ویژه  22,035,197  ریال (100 به بالا)

قیمت فوق العاده21,813,409  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 33.479  تتر با تخفیف

185.22176.4172.87171.11


تعداد موجودی در انبار : 1 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

RA60H4047M1 يک ماژول تقويت کننده RF MOSFET 60 واتي براي راديوهاي موبايل 12.5 ولتي است که در محدوده 400 تا 470 مگاهرتز کار مي کنند. باتري را مي توان مستقيماً به تخليه ترانزيستورهاي MOSFET با حالت بهبود متصل کرد. بدون ولتاژ گيت (VGG=0V)، تنها يک جريان نشتي کوچک به درن جريان مي يابد و سيگنال خروجي اسمي (Pout=60W) تا 60 دسي بل کاهش مي يابد. با افزايش ولتاژ گيت، توان خروجي و جريان تخليه افزايش مي يابد. توان خروجي و جريان تخليه به طور قابل توجهي با ولتاژ گيت در حدود 0 ولت (حداقل) افزايش مي يابد. توان خروجي اسمي در حالتي که VGG 4 ولت (معمولي) و 5 ولت (حداکثر) باشد در دسترس مي شود. در VGG=5V، جريان گيت معمولي 5 ميلي آمپر است. اين ماژول براي مدولاسيون غيرخطي FM طراحي شده است، اما ممکن است براي مدولاسيون خطي نيز با تنظيم جريان ساکن تخليه با ولتاژ گيت و کنترل توان خروجي با توان ورودي استفاده شود.



Description

The RA60H4047M1 is a 60-watt RF MOSFET Amplifier Module for 12.5-volt mobile radios that operate in the 400- to 470-MHz range. The battery can be connected directly to the drain of the enhancement-mode MOSFET transistors. Without the gate voltage (VGG=0V), only a small leakage current flows into the drain and the nominal output signal (Pout=60W) attenuates up to 60 dB. The output power and the drain current increase as the gate voltage increases. The output power and the drain current increase substantially with the gate voltage around 0V(minimum). The nominal output power becomes available at the state that VGG is 4V (typical) and 5V (maximum). At VGG=5V, the typical gate currents are 5mA.This module is designed for non-linear FM modulation, but may also be used for linear modulation by setting the drain quiescent current with the gate voltage and controlling the output power with the input power
