راه انداز LED

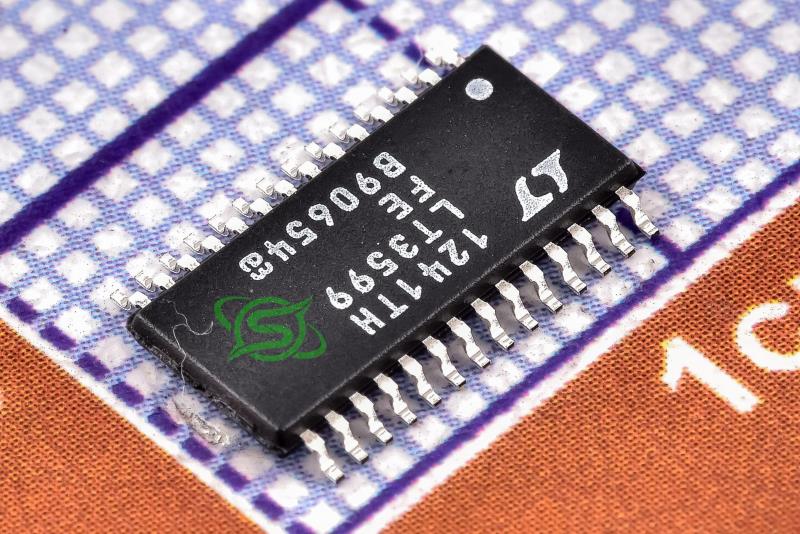

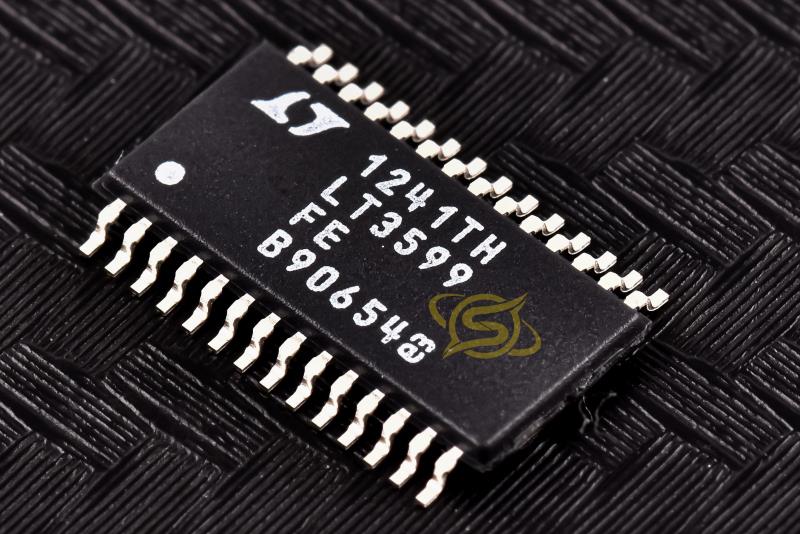

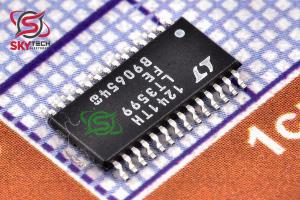

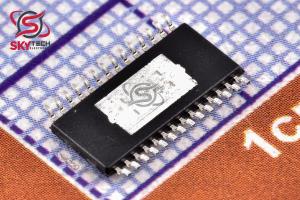

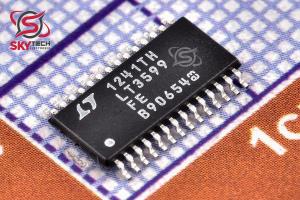

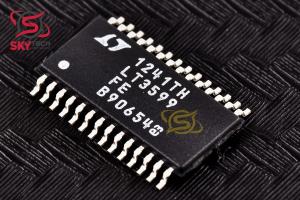

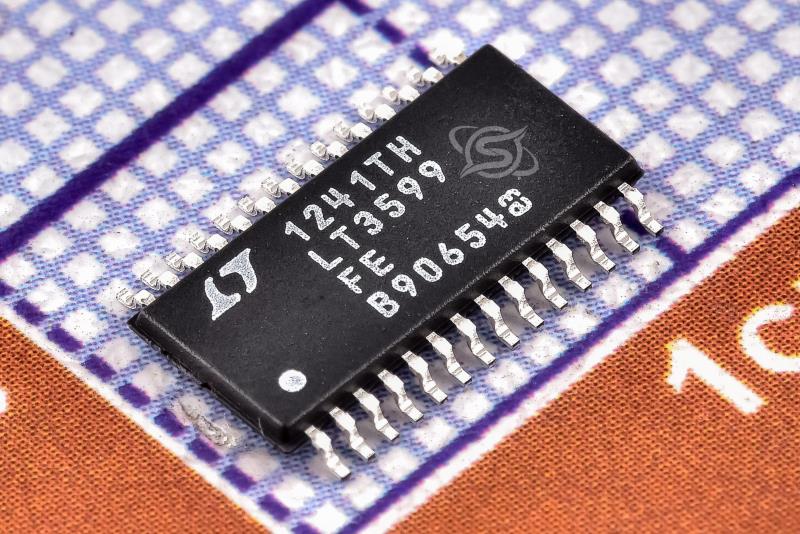

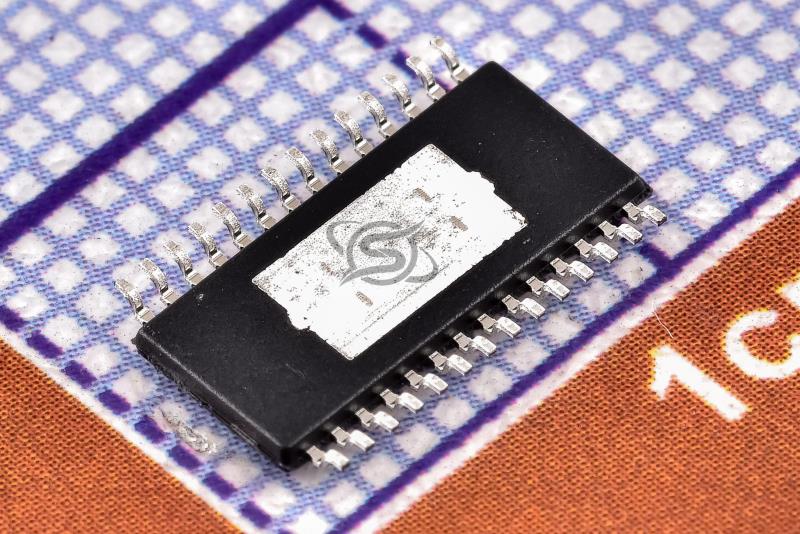

LT3599FE
4Channel 120mA LED Driver with ±1.5% Current Matching
کیفیت: ORIGINAL(distributor) پکیج: TSSOP-28
قیمت تک فروشی 5,184,797 ریال
قیمت عمده 4,938,366 ریال (10 به بالا)
قیمت ویژه 4,839,794 ریال (100 به بالا)
قیمت فوق العاده4,790,508 ریال (1000 به بالا)
 قیمت تک فروشی 7.359 تتر با تخفیف
41.1639.238.4238.02
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداقل ولتاژ ورودي |
3.1 ولت |
|
| حداکثر ولتاژ ورودي |
30 ولت |
|
توضیحات
LT 3599 يک مبدل DC/DC با فرکانس ثابت 2 آمپري است که براي هدايت چهار رشته LED 120 ميلي آمپري تا ولتاژ خروجي 44 ولت طراحي شده است. فرکانس سوئيچينگ از 200 کيلوهرتز تا 2.1 مگاهرتز از طريق يک مقاومت خارجي قابل برنامه ريزي است. کم نور LED را مي توان با کم نور آنالوگ در پايه CTRL و با مدولاسيون عرض پالس در پايه PWM به دست آورد. LT3599 حتي زماني که ولتاژ ورودي بالاتر از ولتاژ خروجي LED است، جريان LED را به دقت تنظيم مي کند. ويژگي هاي اضافي عبارتند از کاهش جريان LED قابل برنامه ريزي، تعويض همزمان فرکانس به ساعت خارجي، کنترل غيرفعال کردن رشته LED، پين هشدار OPENLED، پين هاي هشدار کوتاه و حداکثر ولتاژ خروجي قابل برنامه ريزي زماني که همه رشته هاي LED قطع مي شوند.
Description
The LT 3599 is a fi xed frequency 2A step-up DC/DC converter designed to drive four strings of 120mA LEDs up to a 44V output voltage. The switching frequency is programmable from 200kHz to 2.1MHz through an external resistor. LED dimming can be achieved with analog dimming on the CTRL pin, and with pulse width modulation dimming on the PWM pin. The LT3599 accurately regulates LED current even when the input voltage is higher than the LED output voltage. Additional features include programmable LED current derating, switching frequency synchronization to an external clock, LED string disable control, OPENLED alert pin, SHORTLED alert pins and programmable maximum output voltage when all LED strings are disconnected.
|
