آی سی فلیپ فلاپ

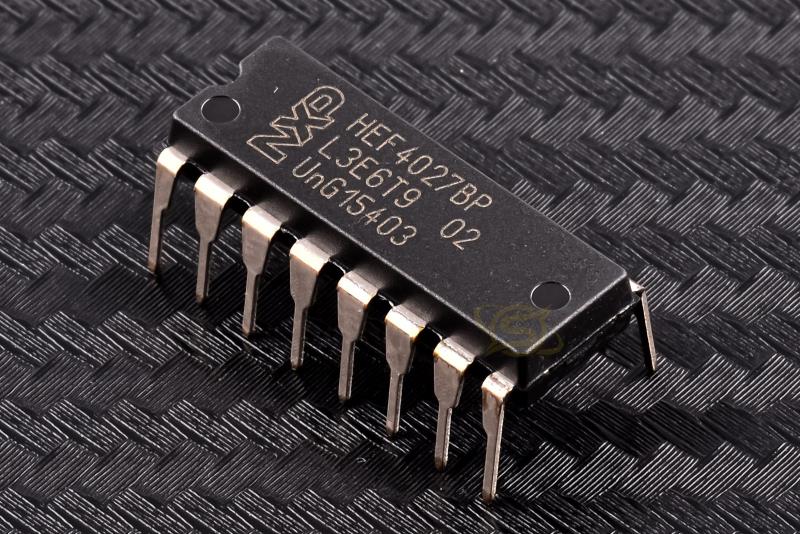

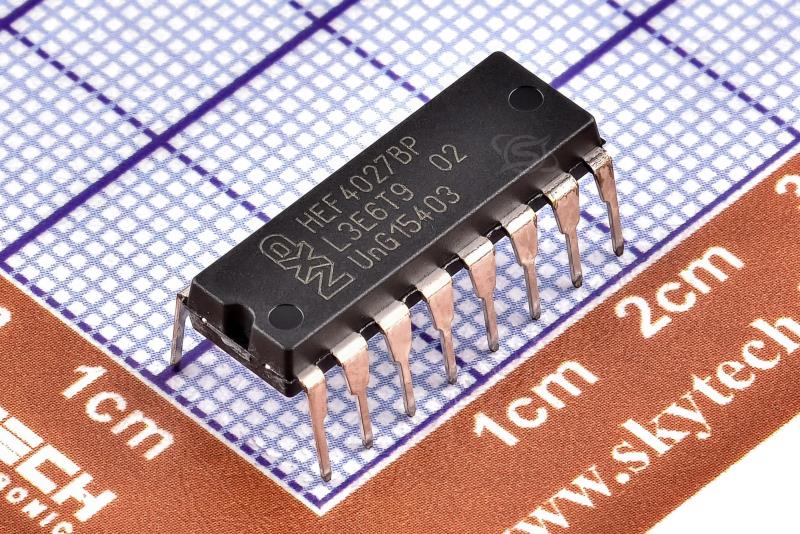

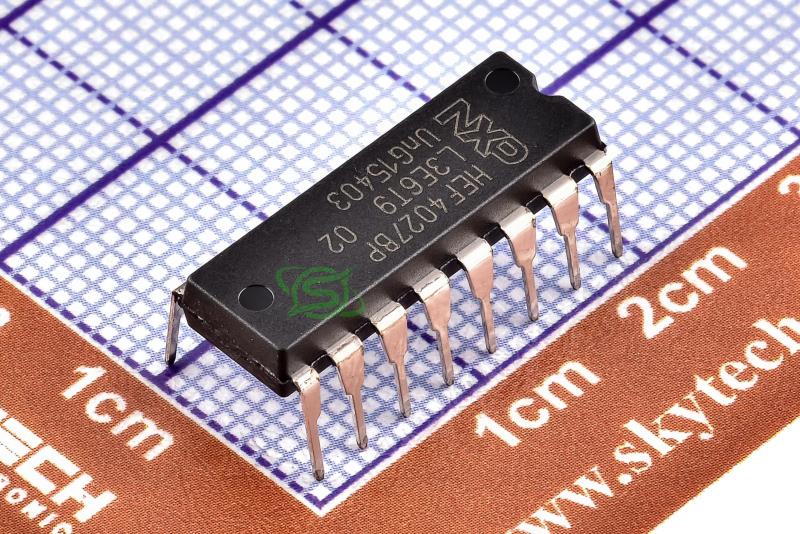

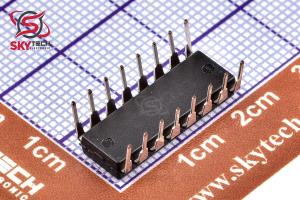

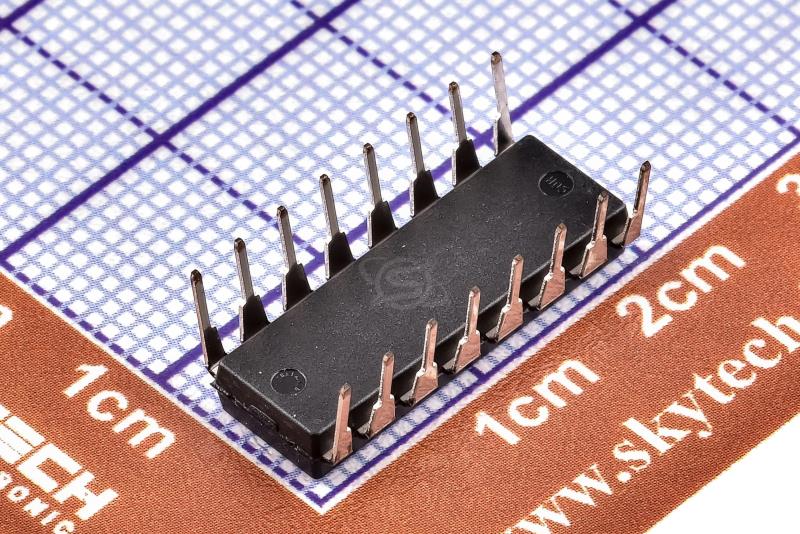

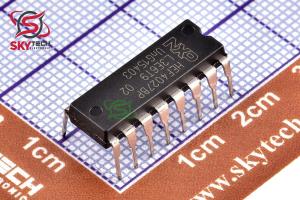

HEF4027BP
Dual JK flip-flop
کیفیت: ORIGINAL(distributor) پکیج: SOT-38
قیمت تک فروشی 556,745 ریال
قیمت عمده 525,318 ریال (10 به بالا)
قیمت ویژه 515,262 ریال (100 به بالا)
قیمت فوق العاده510,234 ریال (1000 به بالا)
 قیمت تک فروشی 0.79 تتر با تخفیف
4.173.923.843.8
|
توضیحات
HEF4027B يک فليپ فلاپ JK دوگانه با لبه است که داراي ورودي ها و خروجي هاي مستقيم تنظيم (SD)، روشن مستقيم (CD)، ساعت (CP) و خروجي ها (Q، Q) است. داده ها زماني پذيرفته مي شوند که CP کم باشد و به خروجي در لبه مثبت ساعت منتقل مي شود. ورودي‌هاي روشن مستقيم (CD) و تنظيم مستقيم (SD) مستقل هستند و ورودي‌هاي J، K و CP را ناديده مي‌گيرند. خروجي ها براي بهترين عملکرد سيستم بافر مي شوند.
عملکرد ماشه اشميت باعث مي شود ورودي ساعت در برابر زمان هاي خيز و سقوط کندتر تحمل کند.
در محدوده منبع تغذيه VDD توصيه شده 3 ولت تا 15 ولت که به VSS ارجاع شده است، کار مي کند. ورودي هاي استفاده نشده بايد به VDD، VSS يا ورودي ديگري متصل شوند
Description
The HEF4027B is a edge-triggered dual JK flip-flop which features independent set-direct (SD), clear-direct (CD), clock (CP) inputs and outputs (Q, Q). Data is accepted when CP is LOW, and transferred to the output on the positive-going edge of the clock. The active high asynchronous clear-direct (CD) and set-direct (SD) inputs are independent and override the J, K, and CP inputs. The outputs are buffered for best system performance.
Schmitt trigger action makes the clock input highly tolerant of slower rise and fall times.
It operates over a recommended VDD power supply range of 3 V to 15 V referenced to VSS. Unused inputs must be connected to VDD, VSS, or another input
|
