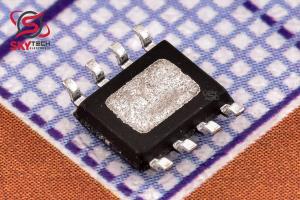

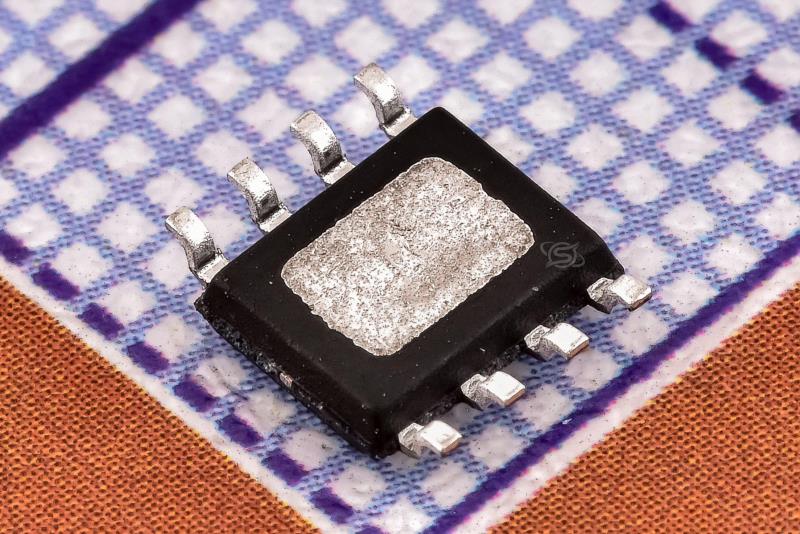

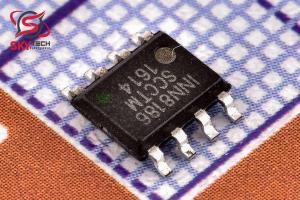

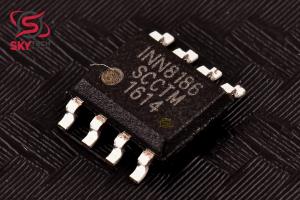

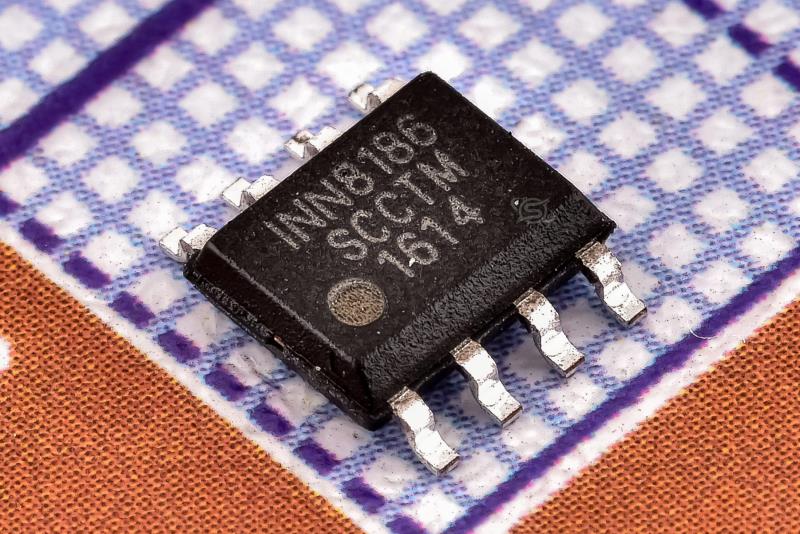

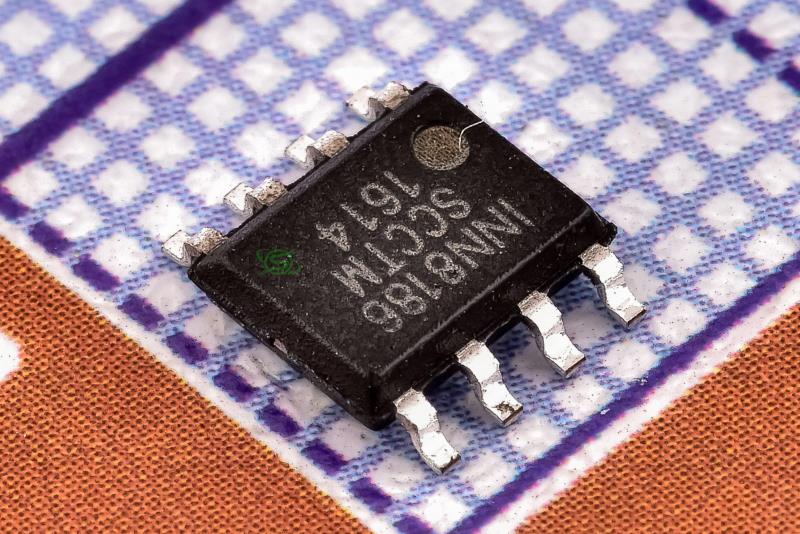

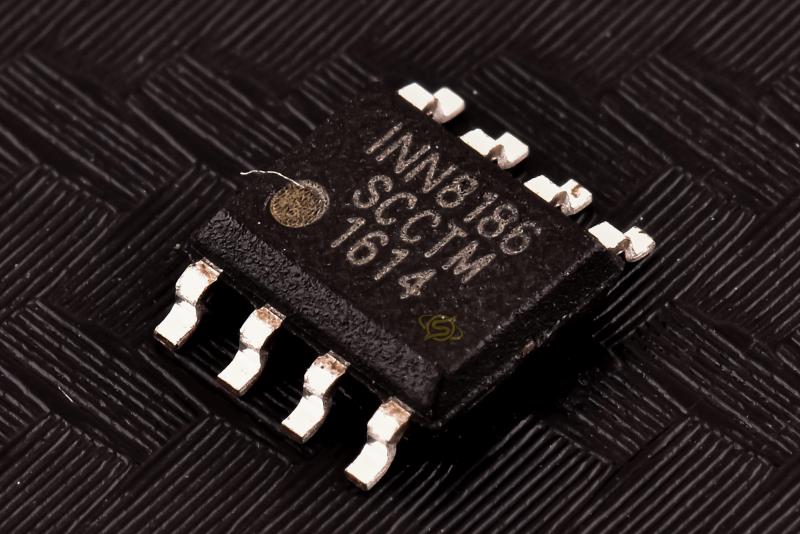

رگولاتور سوییچینگ LNB
1NN8186
Highly Integrated LNB Supply and Control Voltage Regulator
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 669,381 ریال
قیمت عمده 638,577 ریال (10 به بالا)
قیمت ویژه 626,255 ریال (100 به بالا)
قیمت فوق العاده620,095 ریال (1000 به بالا)
 قیمت تک فروشی 0.95 تتر با تخفیف
5.144.94.84.75
|
توضیحات
امکانات
خروجي صداي کم براي جلوگيري از حساسيت Can
تنظيم کننده و LNA DISH در حال کاهش است
نويز <+/-40mV@300MHz BWL
نويز <+/-20mV@20MHz BWL
محلول قدرت تک تراشه با 650 ميلي ولت Vpp
سيگنال کنترل تون 22 کيلوهرتز به خروجي منتقل مي شود
ولتاژ LNB (2 سطح: 14.3 ولت و 19.3 ولت)
سازگار با استانداردهاي رايج
ورودي تون خارجي 22 کيلوهرتز
مبدل تقويت کننده DC DC و بالا
راندمان (نوع 93%) با قدرت يکپارچه
ماسفت
تنظيم کننده خطي کم نويز يکپارچه
سوئيچ هاي قدرت يکپارچه و سنجش جريان
جريان بيش از حد داخلي و دماي بيش از حد
حفاظت
جريان بار مداوم تا 450 ميلي آمپر را فراهم مي کند
محدوديت جريان خروجي 500 ميلي آمپر معمولي، با 48 ميلي‌ثانيه
تايمر
مرحله خروجي فشار کش 14 تا 19 ولت را به حداقل مي رساند
زمان انتقال خروجي 19 ولت به 14 ولت
حفاظت کوتاه داخلي
با پروتکل DiSEqC1.x آشنا شويد
منطق 5.0 ولت، 3.3 ولت، 2.5 ولت، 1.8 ولت، 1.2 و 1.05 ولت
سازگار
تقويت فرکانس سوئيچ 1.0 مگاهرتز
بسيار يکپارچه با کمتر خارجي
برنامه هاي کاربردي
منبع تغذيه و کنترل LNB براي ماهواره
ست تاپ باکس
- STB ديجيتال
- کارت هاي تلويزيون ماهواره اي
توضيحات
براي ماهواره هاي آنالوگ و ديجيتال در نظر گرفته شده است
گيرنده/سات-تلويزيون، کارت هاي OC، INN8186 است
تنظيم کننده ولتاژ يکپارچه و آي سي رابط،
بسته بندي شده در SOP8EP، به طور خاص طراحي شده است
منبع تغذيه 14/19 ولت را با بالا ارائه دهيد
راندمان و سيگنال دهي تون 22 کيلوهرتز به LNB
مبدل پايين در بشقاب آنتن يا به
جعبه چند سوئيچ
INN8186 از يک مبدل تقويت کننده و يک
تنظيم کننده خطي کم نويز همراه با مدار
مورد نياز براي تزريق تن و پين قابل کنترل است
رابط. اين دستگاه کل منبع LNB را توليد مي کند
طراحي ساده، کارآمد و جمع و جور با کم
تعداد اجزاي خارجي
ورودي مدولاسيون خارجي (پين TONE) مي تواند
يک دستور DiSEqC مدوله شده را بپذيريد و
آن را به صورت متقارن به خروجي انتقال دهيد تا ملاقات کند
پروتکل DiSEqC 1.x.
Description
Features
? Low noise output to avoid sensitivity of Can
Tuner and DISH’s LNA dropping down
Noise <+/-40mV@300MHz BWL
Noise <+/-20mV@20MHz BWL
? Single chip power solution with 650mV Vpp
22KHz tone control signal transferred to output
? LNB Voltages (2 levels: 14.3V and 19.3V)
compatible with common standards
? External 22KHz tone input
? Integrated DC DC boost converter and high
efficiency (typ. 93%) with integrated Power
Mosfet
? Integrated low Noise Linear Regulator
? Integrated power switches and current sensing
? Internal overcurrent and over temperature
protection
? Provides up to 450mA continuous load current
? Output current limit of 500mA typical, with 48ms
timer
? Push-pull output stage minimizes 14 à 19V and
19V à14V output transition times
? Internal Short Protection
? Meet DiSEqC1.x protocol
? 5.0V, 3.3V, 2.5V, 1.8V, 1.2 and 1.05V logic
compatible
? 1.0MHz Switch Frequency BOOST
? Highly Integrated with fewer external
Applications
? LNB Power supply and control for Satellite
Set-Top Box
- Digital STB
- Satellite TV cards
Descriptions
Intended for analog and digital satellite
receivers/sat-TV, sat-OC cards, the INN8186 is a
monolithic voltage regulator and interface IC,
packaged in SOP8EP, specifically designed to
provide the 14/19V power supply with high
efficiency and the 22kHz tone signaling to the LNB
down-converter in the antenna dish or to the
multi-switch box.
INN8186 consists of a boost converter and a
low-noise linear regulator along with the circuitry
required for tone injection and pin controllable
interface. The device makes the total LNB supply
design simple, efficient and compact with low
external component count
The external modulation input (TONE pin) can
accept a tome modulated DiSEqC command and
transfer it symmetrically to the output to meet
DiSEqC 1.x protocol.
|
