توضیحات
AD586 نشان دهنده يک پيشرفت بزرگ در مرجع ولتاژ يکپارچه پيشرفته است. AD586 با استفاده از ديود زنر مدفون کاشته شده اختصاصي با يون و برش ويفر ليزري مقاومت هاي لايه نازک با پايداري بالا، عملکرد فوق العاده اي را با هزينه کم ارائه مي دهد. AD586 عملکرد بسيار بالاتري نسبت به ساير مراجع 5 ولتي ارائه مي دهد. از آنجايي که AD586 از يک پين اوت استاندارد صنعتي استفاده مي کند، بسياري از سيستم ها را مي توان فوراً با AD586 ارتقا داد. رويکرد Zener مدفون براي طراحي مرجع، نويز و رانش کمتري نسبت به مراجع ولتاژ باند شکاف ارائه مي‌کند. AD586 يک پين کاهش نويز ارائه مي دهد که مي تواند براي کاهش بيشتر سطح نويز توليد شده توسط Zener مدفون استفاده شود. AD586 براي استفاده به عنوان مرجع براي DAC هاي 8، 10، 12، 14 يا 16 بيتي که نياز به يک مرجع دقيق خارجي دارند، توصيه مي شود. اين دستگاه همچنين براي تقريب متوالي يا ادغام ADC ها با دقت حداکثر 14 بيت ايده آل است و به طور کلي مي تواند عملکرد بهتري نسبت به مراجع استاندارد روي تراشه ارائه دهد. AD586J، AD586K، AD586L، و AD586M براي عملکرد از 0 تا 70 درجه سانتيگراد مشخص شده اند. AD586A و AD586B براي عملکرد -40 درجه سانتيگراد تا +85 درجه سانتيگراد مشخص شده اند. و AD586S و AD586T براي عملکرد -55 درجه سانتيگراد تا +125 درجه سانتيگراد مشخص شده اند. AD586J، AD586K، AD586L، و AD586M در PDIP 8 ليد موجود هستند. AD586J، AD586K، AD586L، AD586A، و AD586B در بسته بندي SOIC 8 ليد موجود است. و AD586J، AD586K، AD586L، AD586S و AD586T در بسته بندي CERDIP 8 ليد موجود هستند.
Description

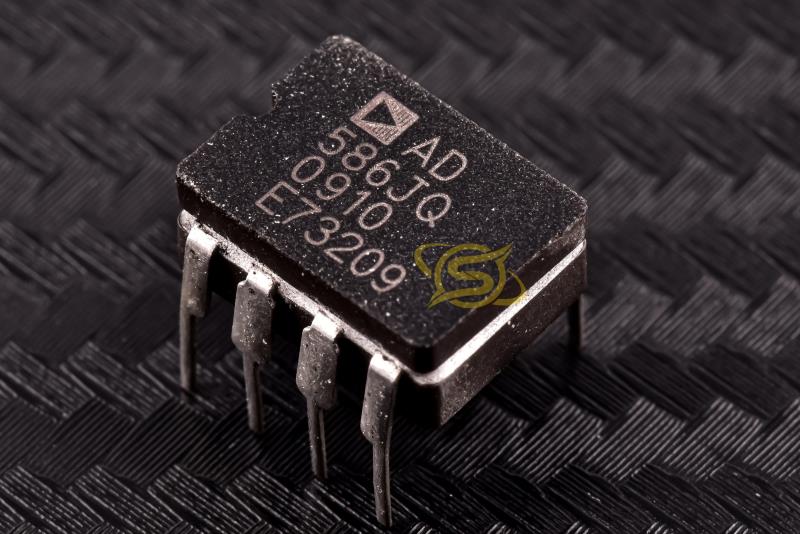

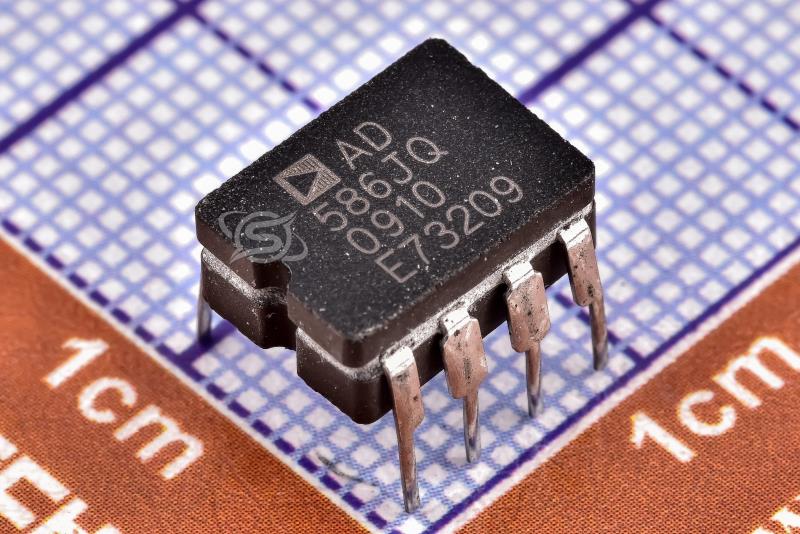

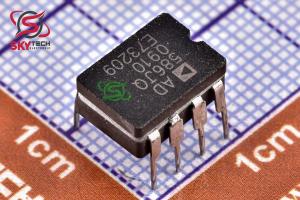

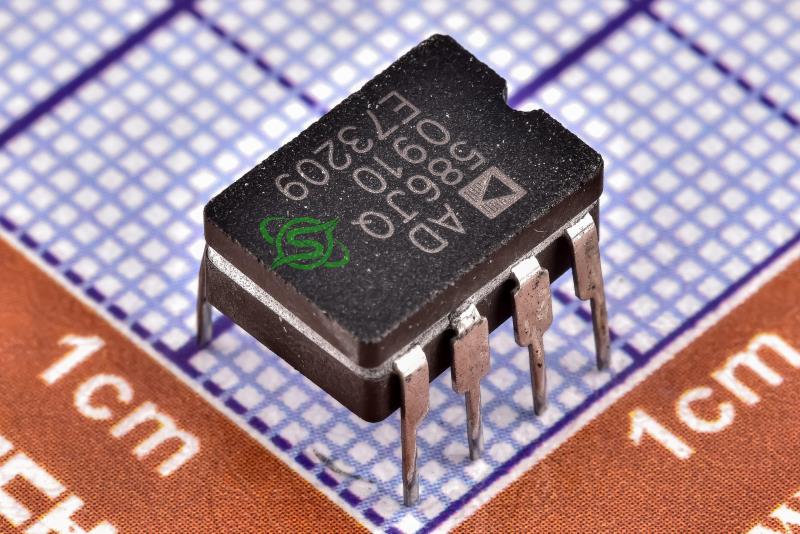

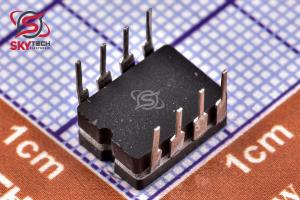

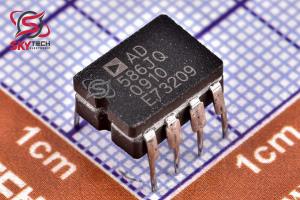

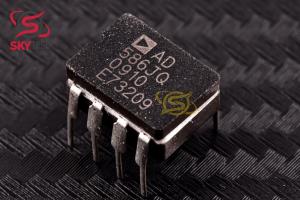

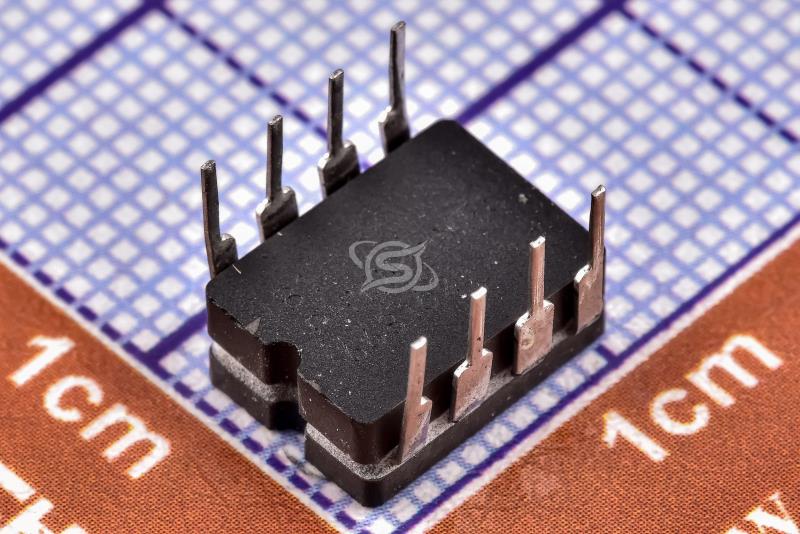

The AD586 represents a major advance in state-of-the-art
monolithic voltage references. Using a proprietary ion-implanted
buried Zener diode and laser wafer trimming of high stability
thin-film resistors, the AD586 provides outstanding performance at low cost.
The AD586 offers much higher performance than most other
5 V references. Because the AD586 uses an industry-standard
pinout, many systems can be upgraded instantly with the
AD586.
The buried Zener approach to reference design provides lower
noise and drift than band gap voltage references. The AD586
offers a noise reduction pin that can be used to further reduce
the noise level generated by the buried Zener.
The AD586 is recommended for use as a reference for 8-, 10-,
12-, 14-, or 16-bit DACs that require an external precision
reference. The device is also ideal for successive approximation
or integrating ADCs with up to 14 bits of accuracy and, in
general, can offer better performance than the standard on-chip
references.
The AD586J, AD586K, AD586L, and AD586M are specified for
operation from 0°C to 70°C; the AD586A and AD586B are
specified for ?40°C to +85°C operation; and the AD586S and
AD586T are specified for ?55°C to +125°C operation.
The AD586J, AD586K, AD586L, and AD586M are available in
an 8-lead PDIP; the AD586J,AD586K,AD586L,AD586A, and
AD586B are available in an 8-lead SOIC package; and the
AD586J, AD586K, AD586L, AD586S, and AD586T are
available in an 8-lead CERDIP package.
|
