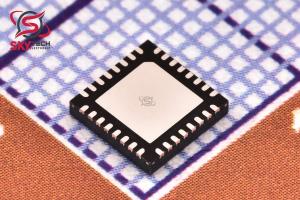

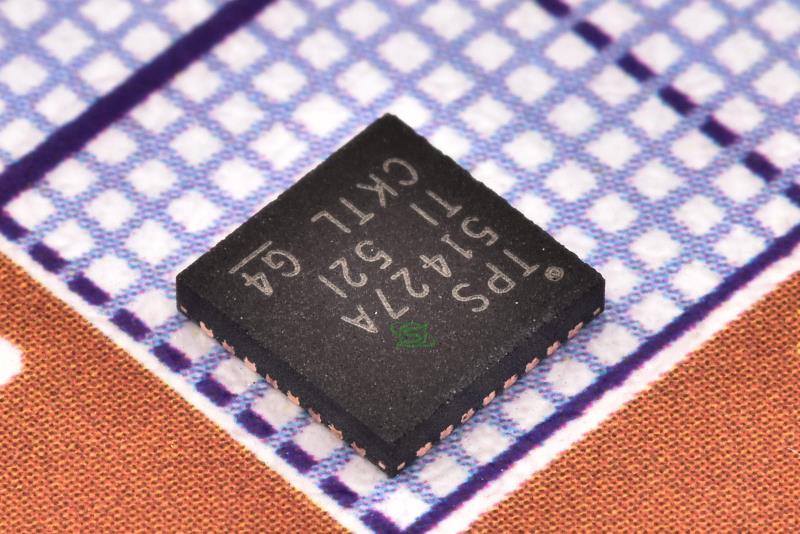

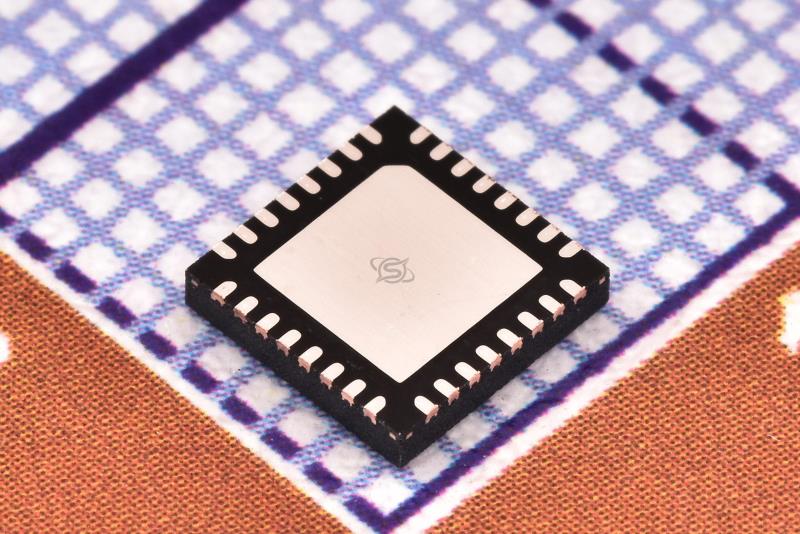

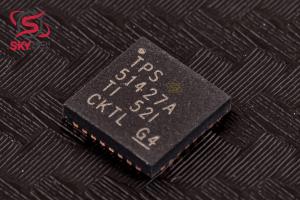

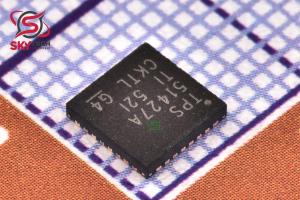

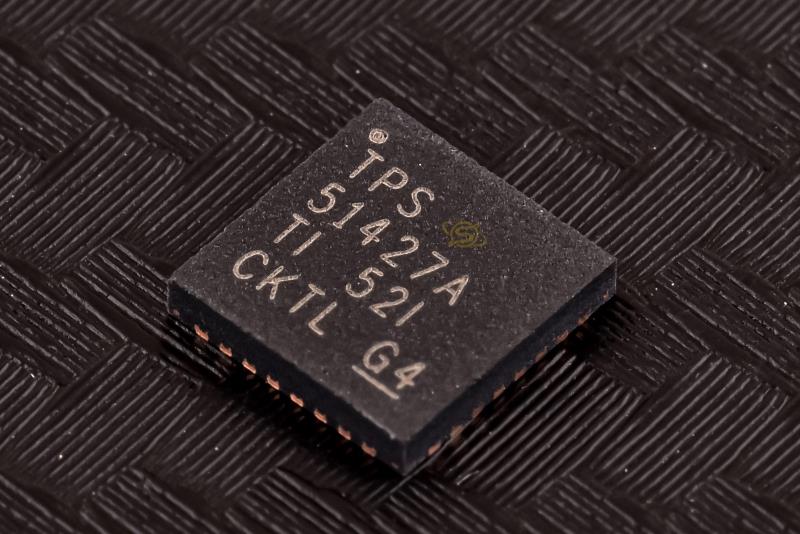

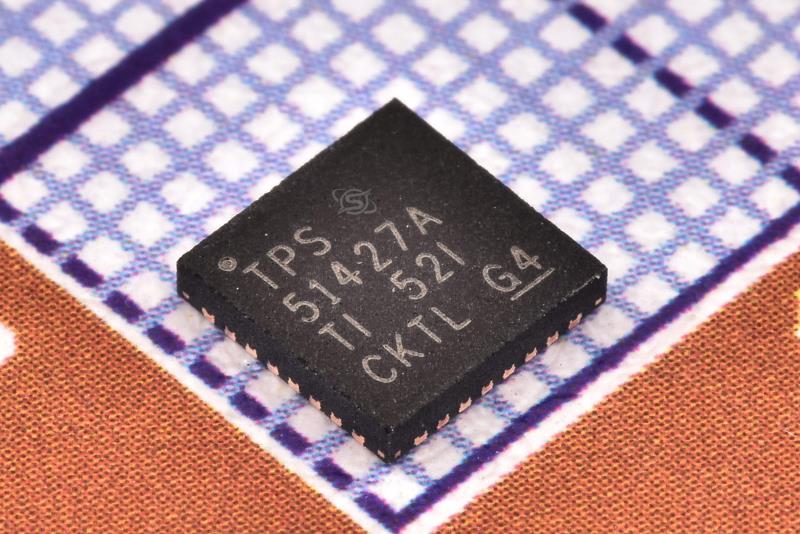

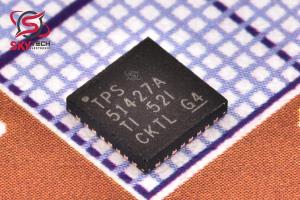

کنترل کننده کاهنده

TPS51427ARHBR (TPS51427A)

DUAL D-CAP™ SYNCHRONOUS STEP-DOWN CONTROLLER FOR NOTEBOOK POWER RAILS

کیفیت: ORIGINAL(distributor)       پکیج: VQFN-32

قیمت تک فروشی  2,572,642  ریال

قیمت عمده  2,450,588  ریال (10 به بالا)

قیمت ویژه  2,401,766  ریال (100 به بالا)

قیمت فوق العاده2,377,355  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 2.76  تتر با تخفیف

12.111.5211.2911.17


تعداد موجودی در انبار : 1 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

TPS51427A يک کنترلر دوگانه سنکرون کاهنده (step-down) است که براي کاربردهاي نوت‌بوک و تجهيزات ارتباطي موبايل طراحي شده است. اين قطعه بخشي از مجموعه‌اي اقتصادي از رگولاتورهاي تغذيه نوت‌بوک است که طراحي سيستم را با استفاده از تعداد کم قطعات خارجي ممکن مي‌سازد. TPS51427A شامل دو کنترلر PWM به نام SMPS1 و SMPS2 است؛ خروجي SMPS1 از 0.7 ولت تا 5.9 ولت و خروجي SMPS2 از 0.5 ولت تا 2.5 ولت قابل تنظيم مي‌باشند. همچنين يک رگولاتور LDO داخلي دارد که خروجي ثابت 5 يا 3.3 ولت فراهم مي‌کند يا از طريق پايه LDOREFIN از 0.7 تا 4.5 ولت قابل تنظيم است. کنترل فرکانس ثابت با روش on-time تطبيقي شبيه‌سازي‌شده، عملکرد بي‌وقفه بين حالت PWM در بارهاي سنگين و فرکانس کاهش‌يافته در بارهاي سبک را فراهم مي‌کند و بازدهي بالا را تا سطح ميلي‌آمپر تضمين مي‌کند. کليد بوست داخلي نيز باعث بهبود کارايي سوئيچ بالا (high-side MOSFET) مي‌شود. حلقه کنترل اصلي بر پايه تکنولوژي D-CAP™ است که براي خازن‌هاي خروجي با ESR پايين مانند POSCAP يا SP-CAP بهينه‌ شده است. جبران‌سازي پيشرفته شيب، نويز (jitter) را بدون اثر منفي بر تنظيم ولتاژ خط و بار کاهش مي‌دهد. همچنين استفاده از روش حس جريان مبتني بر مقاومت روشن (RDS(on)) موجب کاهش هزينه تمام‌شده مي‌شود.



Description

The TPS51427A is a dual synchronous step-down controller designed for notebook and mobile communication applications. It is part of a low-cost family of power bus regulators that minimizes the need for external components. The device includes two PWM controllers, SMPS1 and SMPS2, with adjustable outputs: SMPS1 ranges from 0.7V to 5.9V, and SMPS2 from 0.5V to 2.5V. Additionally, an internal LDO regulator provides a fixed 5V or 3.3V output, or an adjustable output from 0.7V to 4.5V via LDOREFIN. The controller uses fixed-frequency emulated adaptive on-time control to ensure seamless operation across varying loads—PWM mode for heavy loads and reduced frequency operation for light loads—delivering high efficiency even at low current levels. An integrated boost switch improves the high-side MOSFET is performance. The main control loop is based on D-CAP mode, optimized for low-ESR output capacitors like POSCAP or SP-CAP. Advanced ramp compensation reduces jitter without affecting line or load regulation. Current sensing through the MOSFET is RDS(on) helps lower system costs.
