کنترل کننده افزاینده

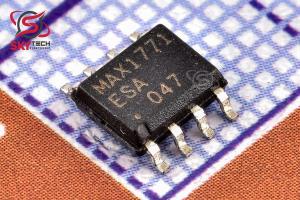

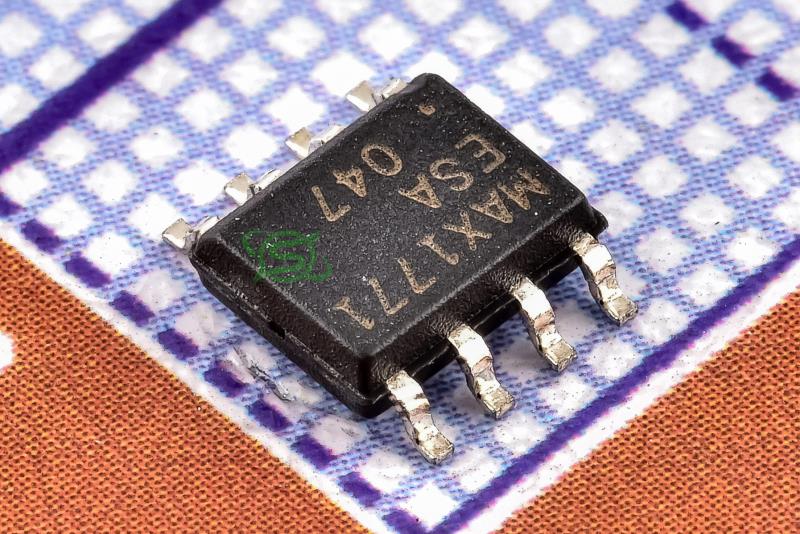

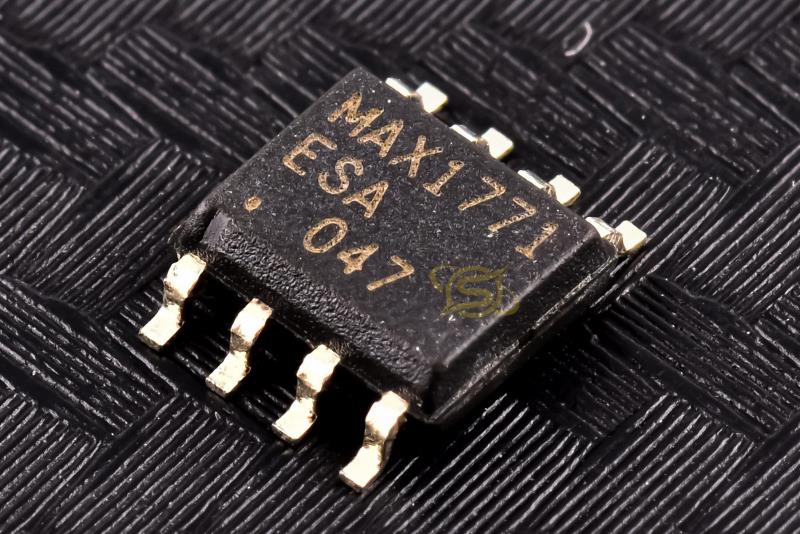

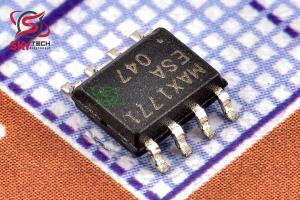

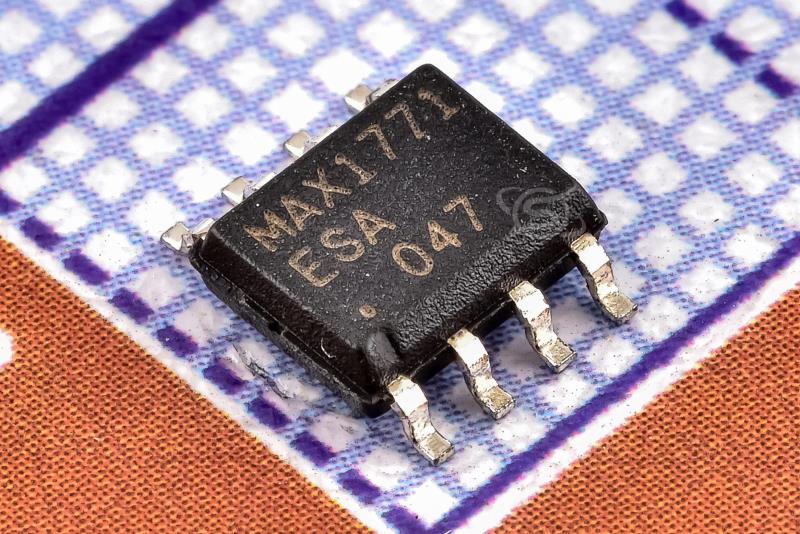

MAX1771ESA+T

12V or Adjustable, High-Efficiency, Low IQ, Step-Up DC-DC Controller

کیفیت: ORIGINAL(distributor)       پکیج: SO-8

قیمت تک فروشی  1,807,557  ریال

قیمت عمده  1,721,682  ریال (10 به بالا)

قیمت ویژه  1,687,331  ریال (100 به بالا)

قیمت فوق العاده1,670,156  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.939  تتر با تخفیف

8.848.418.258.16


تعداد موجودی در انبار : 25 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SO-8
نوع محصول Step-Up DC-DC Controller
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 17     ولت
فرکانس کاري 300     KHz
ولتاژ خروجي 12     ولت
شرکت توليد کننده Maxim Integrated



توضیحات

کنترل کننده سوئيچينگ MAX1771 90 درصد راندمان را در بار 30 ميلي آمپر تا 2 آمپر فراهم مي کند. طرح کنترل منحصر به فرد مدولاسيون پالس فرکانس محدود با جريان (PFM) به اين دستگاه مزاياي مبدل هاي مدولاسيون عرض پالس (PWM) (بازده بالا در بارهاي سنگين) را مي دهد، در حالي که از جريان تغذيه کمتر از 110 ميکرو آمپر (در مقابل 2 ميلي آمپر) استفاده مي کند. تا 10 ميلي آمپر براي مبدل هاي PWM).
اين کنترلر از قطعات خارجي مينياتوري استفاده مي کند. فرکانس سوئيچينگ بالاي آن (تا 300 کيلوهرتز) امکان نصب مغناطيسي روي سطح با ارتفاع 5 ميلي متر و قطر 9 ميلي متر را فراهم مي کند. ولتاژ ورودي از 2 ولت تا 16.5 ولت را مي پذيرد. ولتاژ خروجي روي 12 ولت از پيش تنظيم شده است يا با استفاده از دو مقاومت قابل تنظيم است.
MAX1771 کارايي را در ولتاژهاي ورودي پايين بهينه مي کند و با استفاده از يک آستانه حد مجاز جريان 100 ميلي ولت در همه شرايط بار، نويز را کاهش مي دهد. خانواده‌اي از دستگاه‌هاي مشابه، MAX770–MAX773، مقداري راندمان بار کامل را براي دقت محدود جريان بيشتر معامله مي‌کنند. آنها محدوديت جريان 200 ميلي ولت را در بار کامل فراهم مي کنند و براي بارهاي سبک به 100 ميلي ولت تغيير مي کنند. .



Description

The MAX1771 step-up switching controller provides 90% efficiency over a 30mA to 2A load. A unique current-limited pulse-frequency-modulation (PFM) control scheme gives this device the benefits of pulse-widthmodulation (PWM) converters (high efficiency at heavy loads), while using less than 110 micro A of supply current (vs. 2mA to 10mA for PWM converters).
This controller uses miniature external components. Its high switching frequency (up to 300kHz) allows surface-mount magnetics of 5mm height and 9mm diameter. It accepts input voltages from 2V to 16.5V. The output voltage is preset at 12V, or can be adjusted using two resistors.
The MAX1771 optimizes efficiency at low input voltages and reduces noise by using a single 100mV current-limit threshold under all load conditions. A family of similar devices, the MAX770–MAX773, trades some full-load efficiency for greater current-limit accuracy; they provide a 200mV current limit at full load, and switch to 100mV for light loads. .
