تراشه رابط RS-422/485

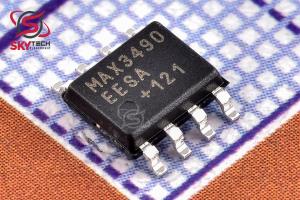

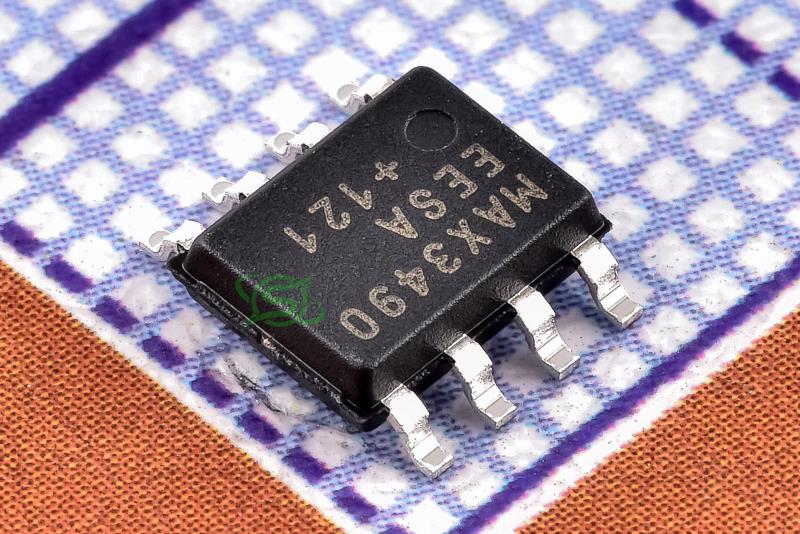

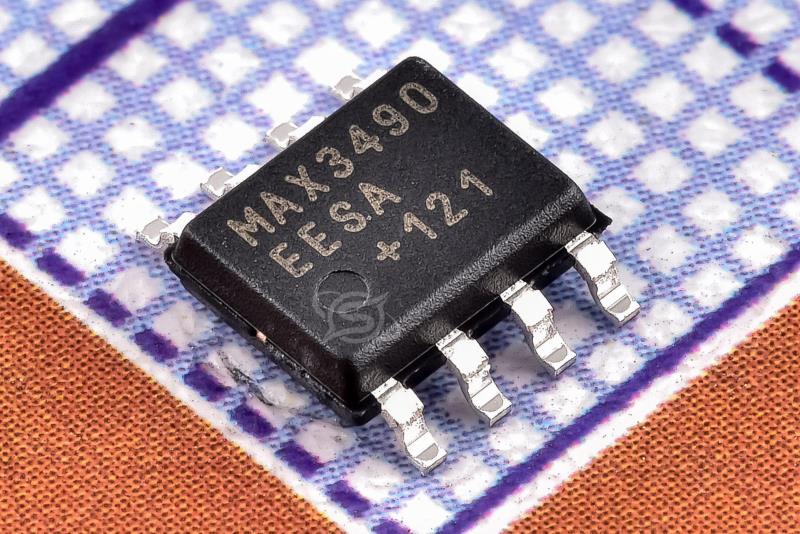

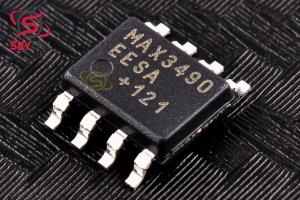

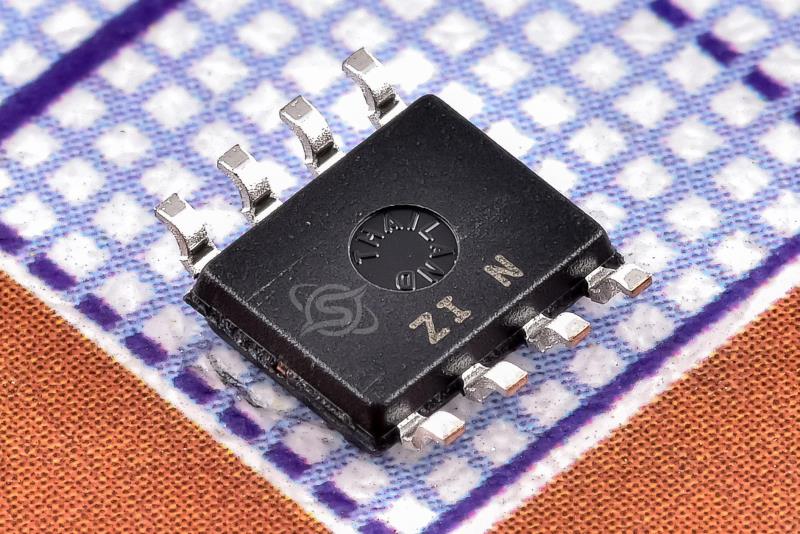

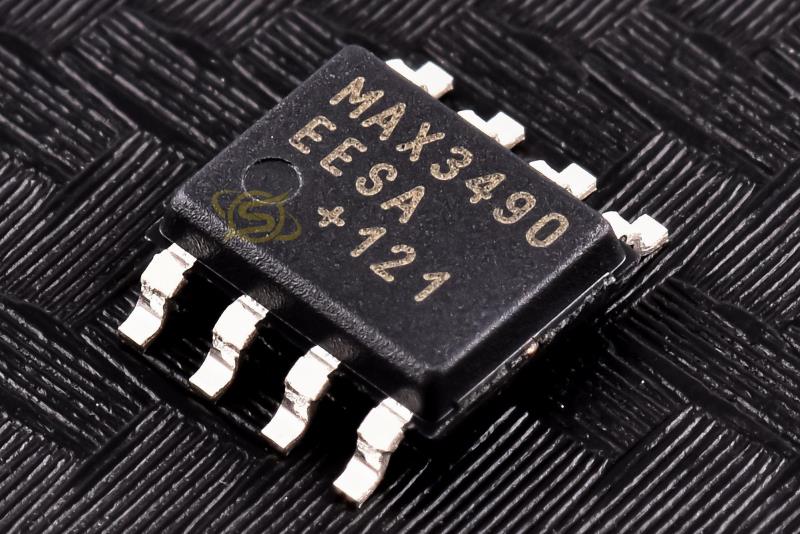

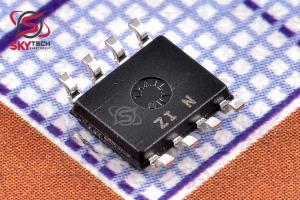

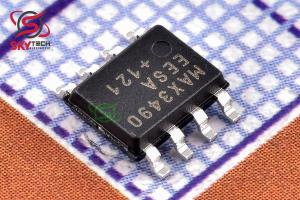

MAX3490EESA
3.3V-Powered, ±15kV ESD-Protected, 12Mbps and Slew-Rate-Limited True RS-485/RS-422 Transceivers
کیفیت: ORIGINAL(distributor) پکیج: SO-8
قیمت تک فروشی 729,391 ریال
قیمت عمده 694,815 ریال (10 به بالا)
قیمت ویژه 680,985 ریال (100 به بالا)
قیمت فوق العاده674,070 ریال (1000 به بالا)
 قیمت تک فروشی 1.035 تتر با تخفیف
5.785.55.395.34
|
توضیحات
MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) داراي فرستنده‌هاي ±15kV ESD محافظت شده، +3.3V، فرستنده‌هاي کم مصرف براي RS-442 و ارتباطات RS-425 هستند. هر دستگاه شامل يک درايور و يک گيرنده است. MAX3483E و MAX3488E داراي درايورهايي با سرعت محدود هستند که EMI را به حداقل مي‌رساند و بازتاب‌هاي ناشي از کابل‌هاي نادرست قطع شده را کاهش مي‌دهد و امکان انتقال داده بدون خطا با سرعت داده تا 250 کيلوبيت بر ثانيه را فراهم مي‌کند. MAX3486E با نرخ سرعت محدود تا 2.5 مگابيت بر ثانيه ارسال مي کند. MAX3485E، MAX3490E، و MAX3491E با حداکثر سرعت 12 مگابيت در ثانيه ارسال مي کنند. همه دستگاه ها داراي حفاظت تخليه الکترواستاتيکي (ESD) تقويت شده هستند. تمام خروجي هاي فرستنده و ورودي هاي گيرنده با استفاده از تخليه هواي شکاف IEC 1000-4-2 ± 15 کيلو ولت، با استفاده از تخليه تماس IEC 1000-4-2 ± 8 کيلو ولت و با استفاده از مدل بدن انسان ± 15 کيلو ولت محافظت مي شوند. درايورها جريان اتصال کوتاه محدودي دارند و در برابر اتلاف بيش از حد توان توسط مدارهاي خاموش کننده حرارتي که خروجي هاي درايور را در حالت امپدانس بالا قرار مي دهد محافظت مي شوند. ورودي گيرنده داراي ويژگي ايمن خرابي است که خروجي منطقي بالايي را در صورتي که هر دو ورودي مدار باز باشند تضمين مي کند. MAX3488E، MAX3490E و MAX3491E داراي ارتباط فول دوبلکس هستند، در حالي که MAX3483E، MAX3485E و MAX3486E براي ارتباطات نيمه دوبلکس طراحي شده اند.
Description
Devices in the MAX3483E family (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) are ±15kV ESD-protected, +3.3V, low-power transceivers for RS-485 and RS-422 communications. Each device contains one driver and one receiver. The MAX3483E and MAX3488E feature slew-rate-limited drivers that minimize EMI and reduce reflections caused by improperly terminated cables, allowing error-free data transmission at data rates up to 250kbps. The partially slew-rate-limited MAX3486E transmits up to 2.5Mbps. The MAX3485E, MAX3490E, and MAX3491E transmit at up to 12Mbps. All devices feature enhanced electrostatic discharge (ESD) protection. All transmitter outputs and receiver inputs are protected to ±15kV using IEC 1000-4-2 Air-Gap Discharge, ±8kV using IEC 1000-4-2 Contact Discharge, and ±15kV using the Human Body Model. Drivers are short-circuit current limited and are protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high-impedance state. The receiver input has a fail-safe feature that guarantees a logic-high output if both inputs are open circuit. The MAX3488E, MAX3490E, and MAX3491E feature fullduplex communication, while the MAX3483E, MAX3485E, and MAX3486E are designed for half-duplex communication.
|
