توضیحات
ADL5534 شامل دو تقويت‌کننده خطي باند پهن، بهره ثابت و در فرکانس‌هاي حداکثر 500 مگاهرتز است. اين دستگاه را مي توان در تجهيزات مختلف از جمله تلفن همراه، ماهواره، پهناي باند و تجهيزات ابزار دقيق استفاده کرد. ADL5534 داراي بهره ثابت 20 دسي بل است که در فرکانس، دما، منبع تغذيه و از دستگاه-دستگاه پايدار است. تقويت کننده ها تک سر هستند و در داخل با 50 OHM مطابقت دارند. براي کارکرد هر تقويت کننده فقط به خازن هاي کوپلينگ ورودي/خروجي، خازن هاي جداکننده منبع تغذيه و يک سلف باياس خارجي نياز است. ADL5534 بر اساس فرآيند GaAs HBT ساخته شده است. اين دستگاه در يک LFCSP 16 ليد 5 ميلي متر × 5 ميلي متر بسته بندي شده است که از يک پدال در معرض براي امپدانس حرارتي عالي استفاده مي کند.
Description

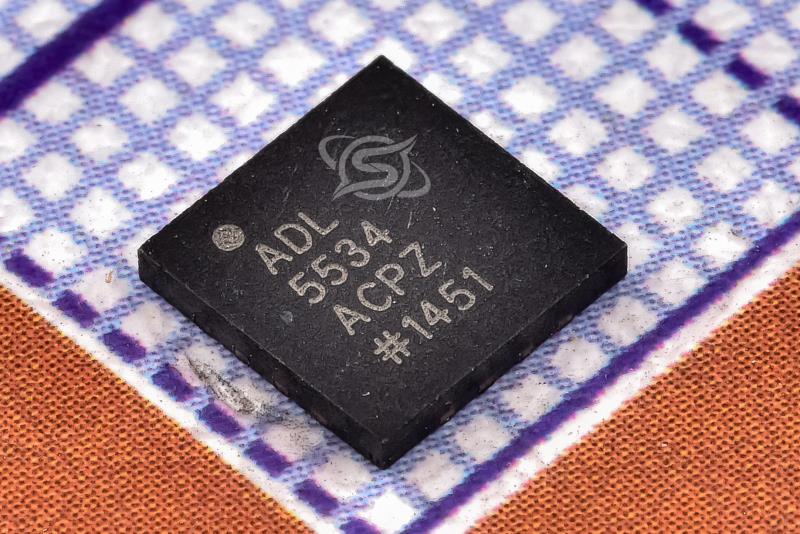

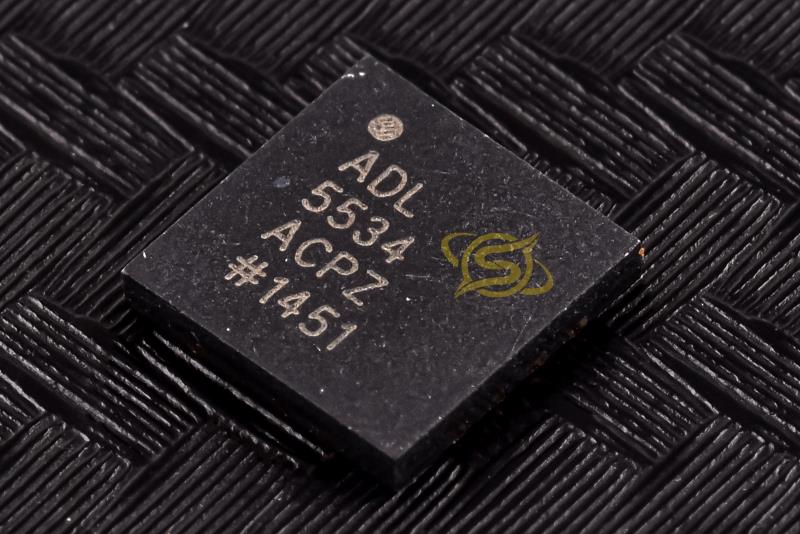

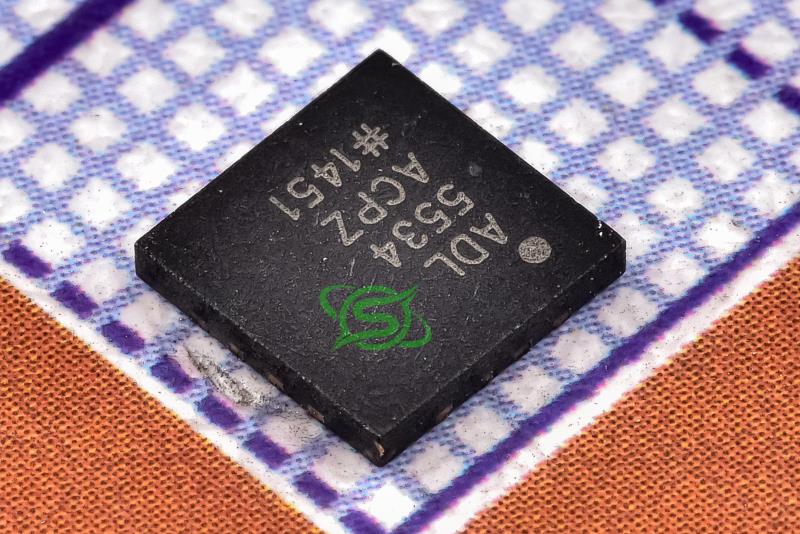

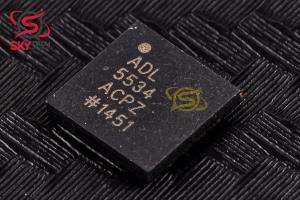

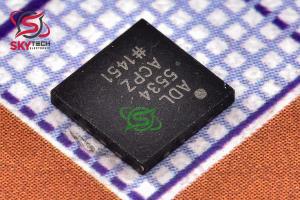

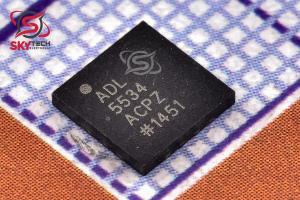

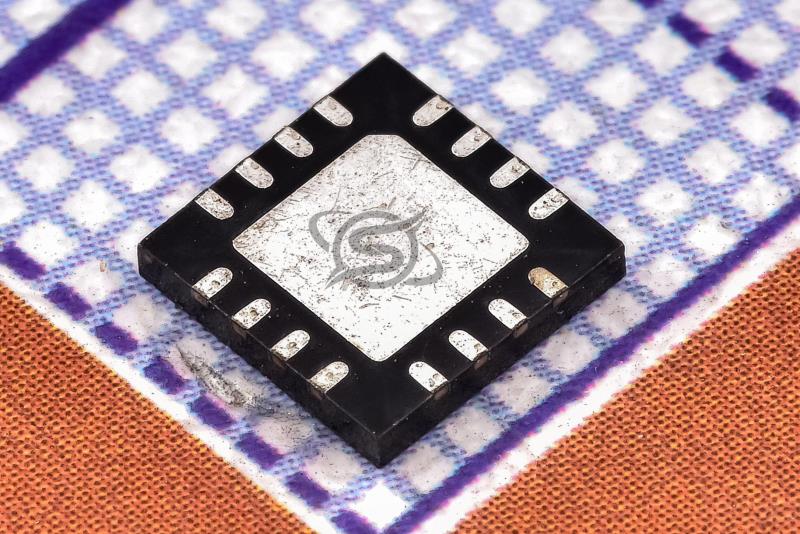

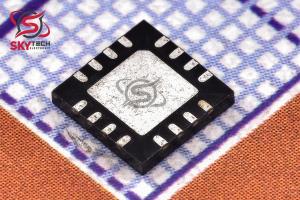

The ADL5534 contains two broadband, fixed-gain, linear amplifiers and operates at frequencies up to 500 MHz. The device can be used in a wide variety of equipment, including cellular, satellite, broadband, and instrumentation equipment. The ADL5534 has a fixed gain of 20 dB, which is stable over frequency, temperature, power supply, and from device-todevice. The amplifiers are single-ended and internally matched to 50 OHM . Only input/output ac-coupling capacitors, power supply decoupling capacitors, and an external bias inductor are required for operation of each amplifier. The ADL5534 is fabricated on a GaAs HBT process. The device is packaged in a 16-lead 5 mm × 5 mm LFCSP that uses an exposed paddle for excellent thermal impedance.
|
