ماسفت کانال N

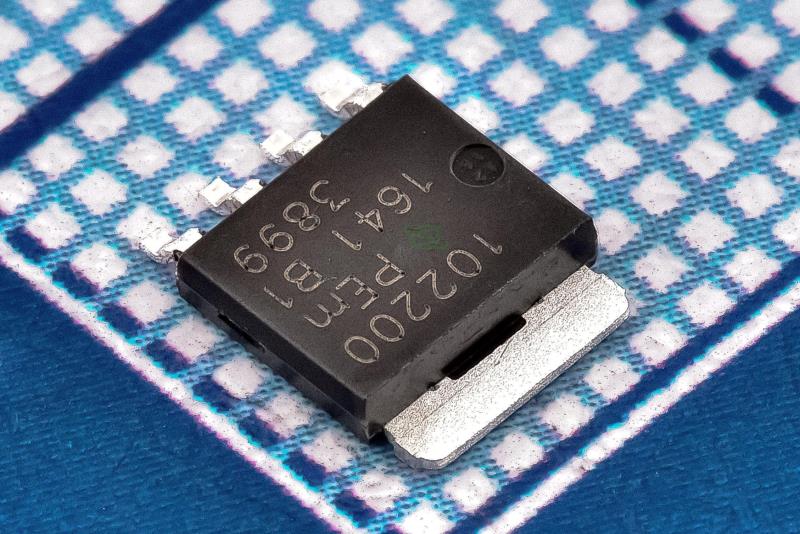

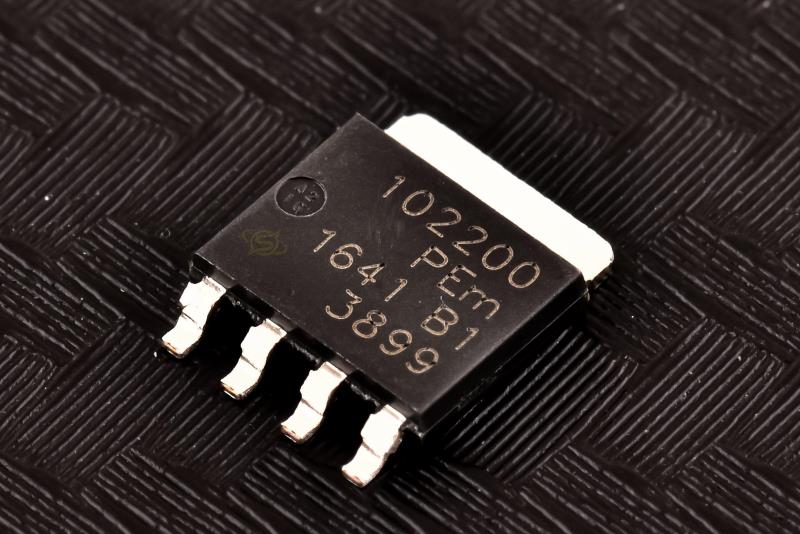

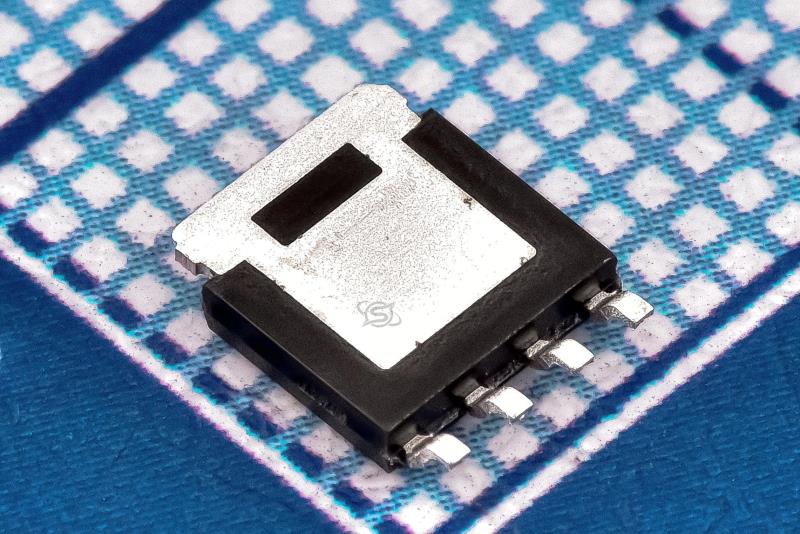

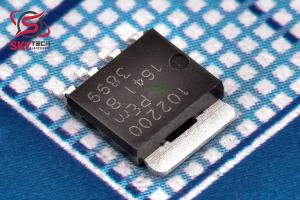

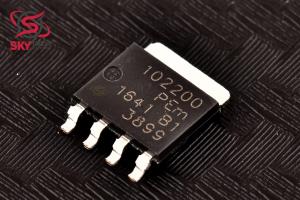

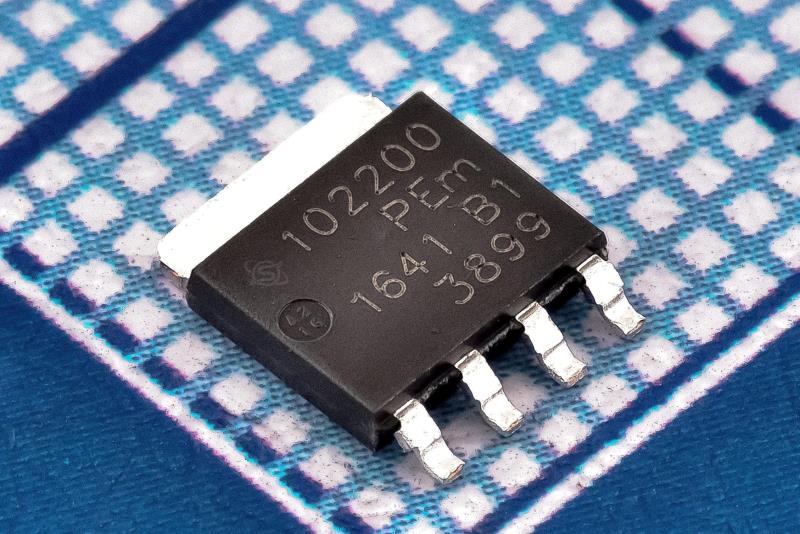

PSMN102-200Y

N-channel TrenchMOS SiliconMAX standard level FET

کیفیت: ORIGINAL(distributor)       پکیج: SOT-669 (LFPAK)

قیمت تک فروشی  684,963  ریال

قیمت عمده  654,250  ریال (10 به بالا)

قیمت ویژه  641,965  ریال (100 به بالا)

قیمت فوق العاده635,823  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.805  تتر با تخفیف

3.673.53.433.4


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







پکيج LFPAK
حداقل دماي کاري -55     سانتيگراد
حداکثر دماي کاري 150     سانتيگراد
نوع محصول MOSFET
ولتاژ VDS 200     ولت
روش اتصال SMD
ظرفيت خازني ورودي Ciss 1568     پيکو فاراد
Id 21.5     آمپر
حداکثر توان مصرفي 113     وات
نوع کانال MOSFET N
ظرفيت خازني خروجي Coss 170     پيکو فاراد



توضیحات

توضيح کلي:
PSMN102-200Y يک ترانزيستور اثر ميدان از نوع N-channel enhancement mode است که با استفاده از فناوري TrenchMOS طراحي شده است. اين ترانزيستور عملکرد عالي در برنامه‌هاي مختلفي که نياز به سوئيچينگ سريع و تلفات هدايت پايين دارند، ارائه مي‌دهد.

ويژگي‌ها:
- Qb بدن پايين (ذخيره‌سازي بار پايين)
- عملکرد سوئيچينگ سريع
- VDS ? 200 V (حداکثر ولتاژ درين به سورس)
- ID ? 21.5 A (حداکثر جريان درين)
- RDS(on) ? 102 m? (مقاومت حالت روشن پايين)
- QGD = 10.1 nC (معمولي) (بار درگاه به درين)

کاربردها:
- کنترل موتور DC صنعتي
- آمپيلي‌فاير کلاس D صوتي
- مبدل‌هاي DC به DC
- منابع تغذيه سوئيچينگ (SMPS)

داده‌هاي مرجع سريع:
- حداکثر ولتاژ درين به سورس (VDS): 200V
- حداکثر جريان درين (ID): 21.5A
- مقاومت حالت روشن (RDS(on)): 102m?
- بار درگاه به درين (QGD): 10.1nC (معمولي)

اين ترانزيستور براي برنامه‌هاي سوئيچينگ و الکترونيک قدرت بهينه شده است که در آن‌ها مقاومت پايين و سرعت بالا ضروري است. اين ترانزيستور معمولاً در منابع تغذيه، مدارهاي کنترل موتور و آمپلي‌فايرهاي صوتي استفاده مي‌شود.



Description

General Description:
The PSMN102-200Y is an N-channel enhancement mode Field-Effect Transistor (FET) designed using TrenchMOS technology. This FET offers excellent performance for a variety of applications requiring fast switching and low conduction losses.

Features:
- Low Body Qr (Low charge storage)
- Fast Switching performance
- VDS ? 200 V (Maximum drain-to-source voltage)
- ID ? 21.5 A (Maximum drain current)
- RDS(on) ? 102 m? (Low on-state resistance)
- QGD = 10.1 nC (typ) (Gate-Drain charge)

Applications:
- Industrial DC Motor Control
- Class D Audio
- DC-to-DC Converters
- Switched-Mode Power Supplies (SMPS)

Quick Reference Data:
- Maximum Drain-to-Source Voltage (VDS): 200V
- Maximum Drain Current (ID): 21.5A
- On-Resistance (RDS(on)): 102m?
- Gate-Drain Charge (QGD): 10.1nC (typical)

This transistor is optimized for switching applications and power electronics where low resistance and high speed are crucial. It is commonly used in power supplies, motor control circuits, and audio amplifiers.
