توضیحات

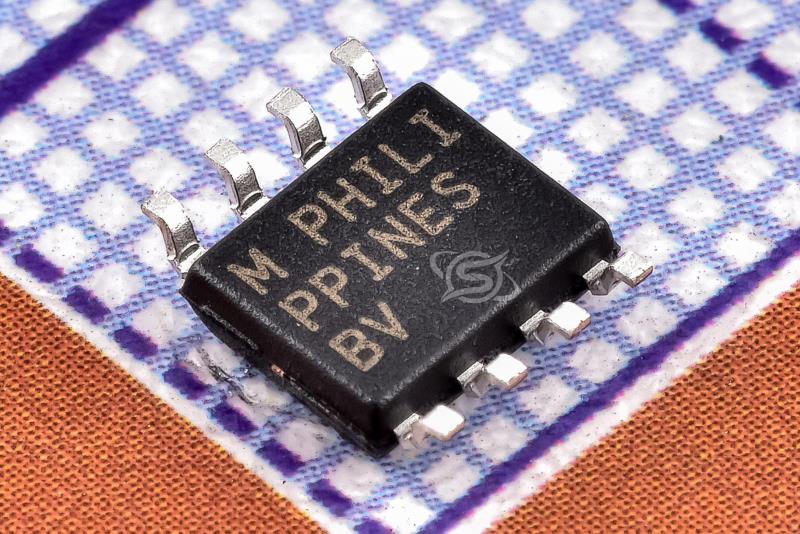

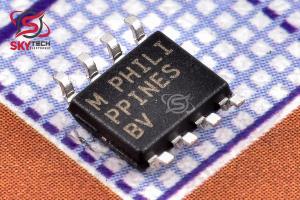

MAX481، MAX483، MAX485، MAX487–MAX491، و MAX1487 فرستنده‌هاي کم مصرف براي ارتباطات RS-485 و RS-422 هستند. هر قسمت شامل يک درايور و يک گيرنده است. ويژگي‌هاي MAX483، MAX487، MAX488 و MAX489 درايورهاي سرعت حرکت را کاهش مي‌دهند که EMI را به حداقل مي‌رساند و بازتاب‌هاي ناشي از کابل‌هاي نادرست قطع شده را کاهش مي‌دهد، بنابراين امکان انتقال داده بدون خطا تا سرعت 250 کيلوبيت در ثانيه را فراهم مي‌کند. نرخ سرعت درايور MAX481، MAX485، MAX490، MAX491 و MAX1487 محدود نيست و به آنها اجازه مي‌دهد تا حداکثر 2.5 مگابيت بر ثانيه ارسال کنند. اين فرستنده‌هاي گيرنده بين 120 ميکروآمپر تا 500 ميکروآمپر جريان تغذيه را هنگام تخليه يا بارگيري کامل با درايورهاي غيرفعال مي‌کشند. علاوه بر اين، MAX481، MAX483 و MAX487 داراي حالت خاموش شدن جريان کم هستند که در آن فقط 0.1 micro A مصرف مي کنند. همه قطعات از يک منبع تغذيه 5 ولت کار مي کنند. درايورها جريان اتصال کوتاه محدودي دارند و در برابر اتلاف بيش از حد توان توسط مدارهاي خاموش کننده حرارتي که خروجي هاي درايور را در حالت امپدانس بالا قرار مي دهد محافظت مي شوند. ورودي گيرنده داراي يک ويژگي Fail-Safe است که خروجي منطقي بالايي را در صورتي که ورودي مدار باز باشد تضمين مي کند.
Description

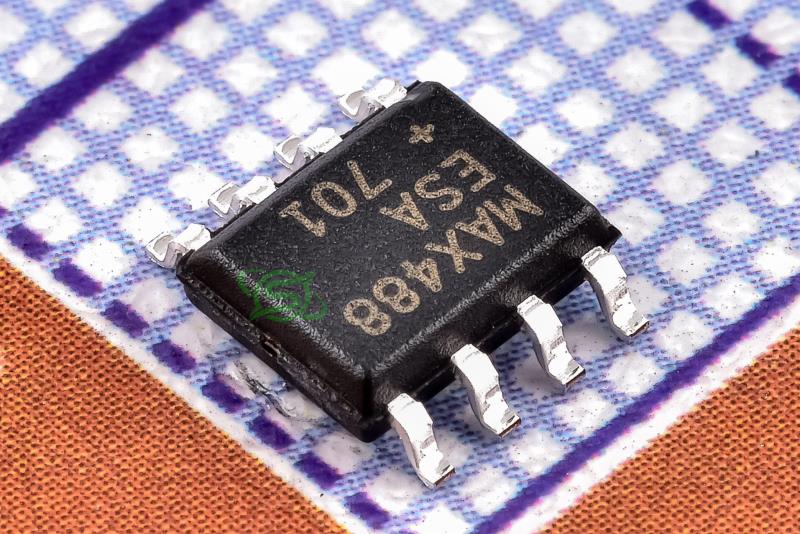

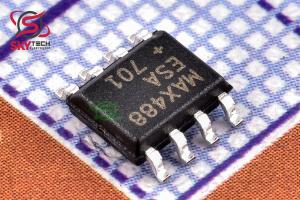

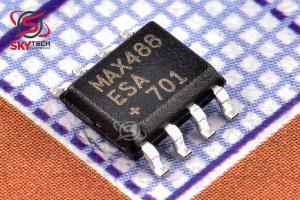

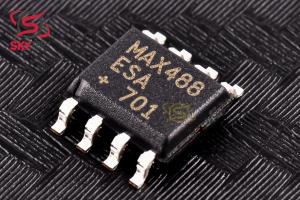

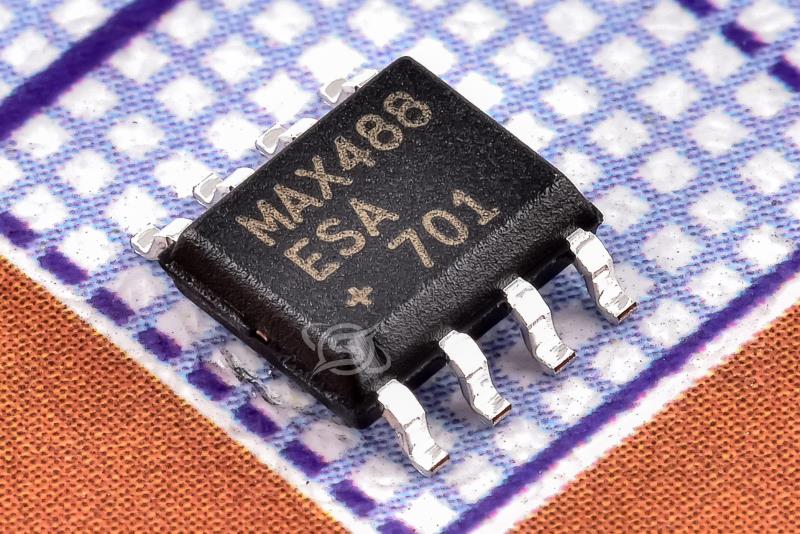

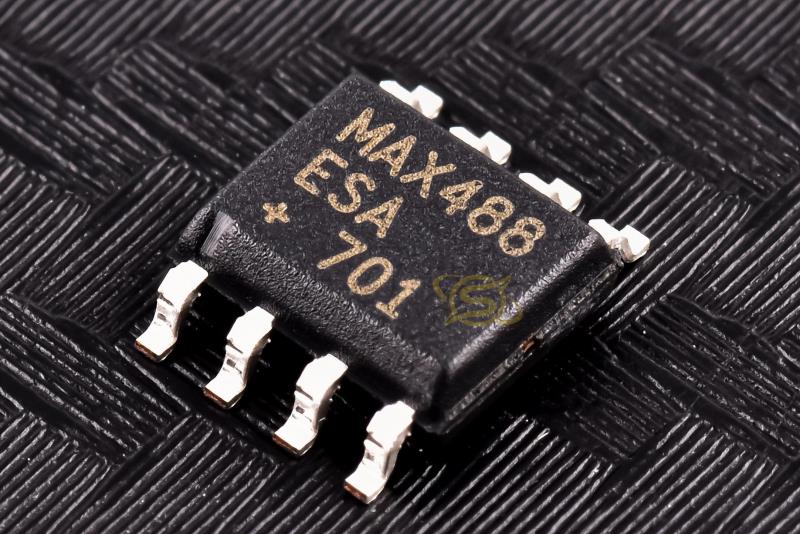

The MAX481, MAX483, MAX485, MAX487–MAX491, and MAX1487 are low-power transceivers for RS-485 and RS-422 communication. Each part contains one driver and one receiver. The MAX483, MAX487, MAX488, and MAX489 feature reduced slew-rate drivers that minimize EMI and reduce reflections caused by improperly terminated cables, thus allowing error-free data transmission up to 250kbps. The driver slew rates of the MAX481, MAX485, MAX490, MAX491, and MAX1487 are not limited, allowing them to transmit up to 2.5Mbps. These transceivers draw between 120µA and 500µA of supply current when unloaded or fully loaded with disabled drivers. Additionally, the MAX481, MAX483, and MAX487 have a low-current shutdown mode in which they consume only 0.1µA. All parts operate from a single 5V supply. Drivers are short-circuit current limited and are protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high-impedance state. The receiver input has a fail-safe feature that guarantees a logic-high output if the input is open circuit.
|
