مبدل ولتاژ - خازن

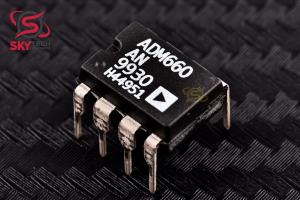

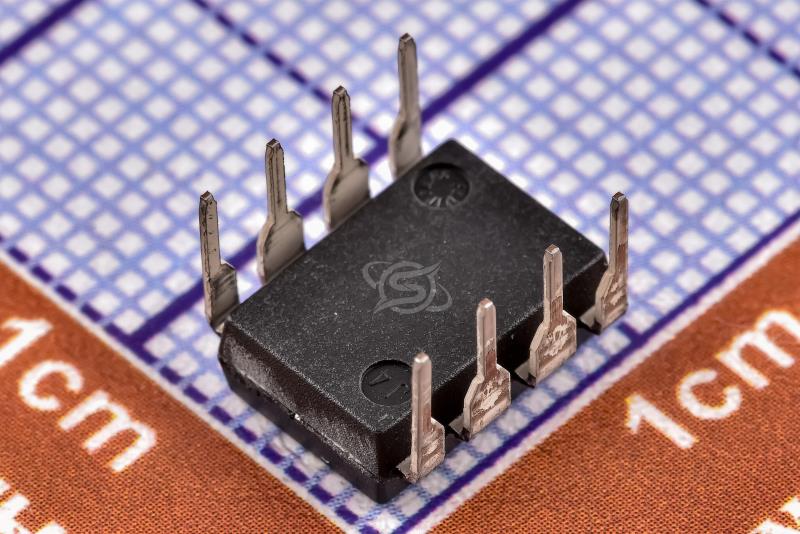

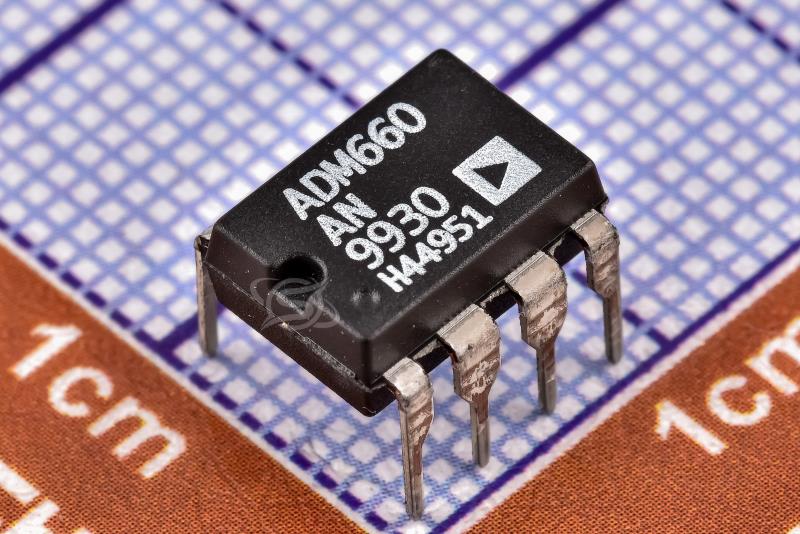

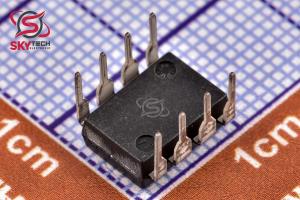

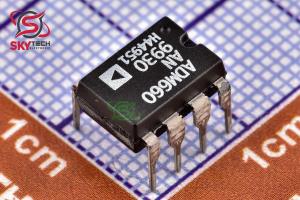

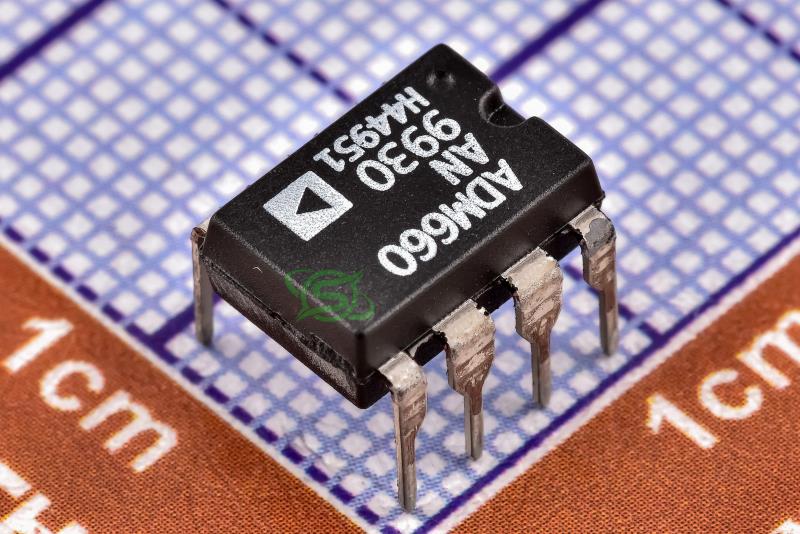

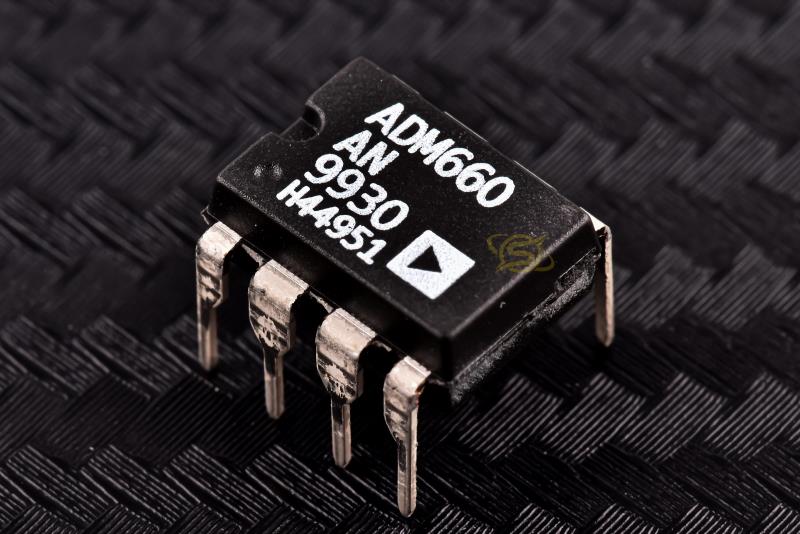

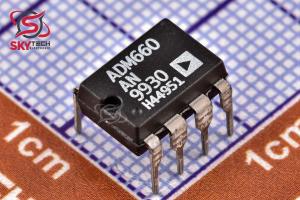

ADM660ANZ
CMOS Switched-Capacitor Voltage Converters
کیفیت: ORIGINAL(distributor) پکیج: PDIP-8
قیمت تک فروشی 2,604,322 ریال
قیمت عمده 2,481,735 ریال (10 به بالا)
قیمت ویژه 2,432,700 ریال (100 به بالا)
قیمت فوق العاده2,408,183 ریال (1000 به بالا)
 قیمت تک فروشی 2.413 تتر با تخفیف
13.5112.8712.6112.48
|
توضیحات
ADM660/ADM8660 يک مبدل ولتاژ پمپ شارژ است که مي تواند براي معکوس کردن ولتاژ منبع تغذيه ورودي VOUT = –VIN يا دو برابر کردن آن (فقط ADM660) استفاده شود. ولتاژهاي ورودي از 1.5+ تا 7+ ولت را مي توان به منبع خروجي منفي 1.5 ولت تا 7 ولت معکوس کرد.
اين طرح معکوس براي توليد ريل منفي در سيستم هاي منبع تغذيه تک ايده آل است. فقط دو خازن خارجي کوچک براي پمپ شارژ مورد نياز است. جريان خروجي تا 50 ميلي آمپر با راندمان بيشتر از 90 درصد قابل دستيابي است، در حالي که 100 ميلي آمپر بازدهي بيش از 80 درصد را به دست مي آورد.
يک پايه ورودي کنترل فرکانس (FC) براي انتخاب عملکرد پمپ شارژ 25 کيلوهرتز يا 120 کيلوهرتز استفاده مي شود. اين براي بهينه سازي اندازه خازن و جريان ساکن استفاده مي شود.
فرکانس اسيلاتور در ADM660 را مي توان با يک خازن خارجي متصل به ورودي OSC يا با هدايت اين ورودي با يک ساعت خارجي کنترل کرد. در کاربردهايي که ولتاژ تغذيه بالاتر مورد نظر است، مي توان از ADM660 براي دو برابر کردن ولتاژ ورودي استفاده کرد.
با ولتاژ ورودي از 2.5 ولت تا 7 ولت، ولتاژ خروجي از 5 ولت تا 14 ولت با جريان خروجي حداکثر 100 ميلي آمپر قابل دستيابي است. ADM8660 به جاي پين اسيلاتور خارجي (OSC) داراي يک پايه خاموش کننده کم مصرف (SD) است. اين مي تواند براي غيرفعال کردن دستگاه و کاهش جريان ساکن به 300 nA استفاده شود.
Description
The ADM660/ADM8660 is a charge-pump voltage converter that can be used to either invert the input supply voltage giving VOUT = –VIN or double it (ADM660 only). Input voltages ranging from +1.5 V to +7 V can be inverted into a negative -1.5 V to -7 V output supply.
This inverting scheme is ideal for generating a negative rail in single power supply systems. Only two small external capacitors are needed for the charge pump. Output currents up to 50 mA with greater than 90% efficiency are achievable, while 100 mA achieves greater than 80% efficiency.
A Frequency Control (FC) input pin is used to select either 25 kHz or 120 kHz charge-pump operation. This is used to optimize capacitor size and quiescent current.
The oscillator frequency on the ADM660 can also be controlled with an external capacitor connected to the OSC input or by driving this input with an external clock. In applications where a higher supply voltage is desired it is possible to use the ADM660 to double the input voltage.
With input voltages from 2.5 V to 7 V, output voltages from 5 V to 14 V are achievable with up to 100 mA output current. The ADM8660 features a low power shutdown (SD) pin instead of the external oscillator (OSC) pin. This can be used to disable the device and reduce the quiescent current to 300 nA.
|
