ماسفت کانال N

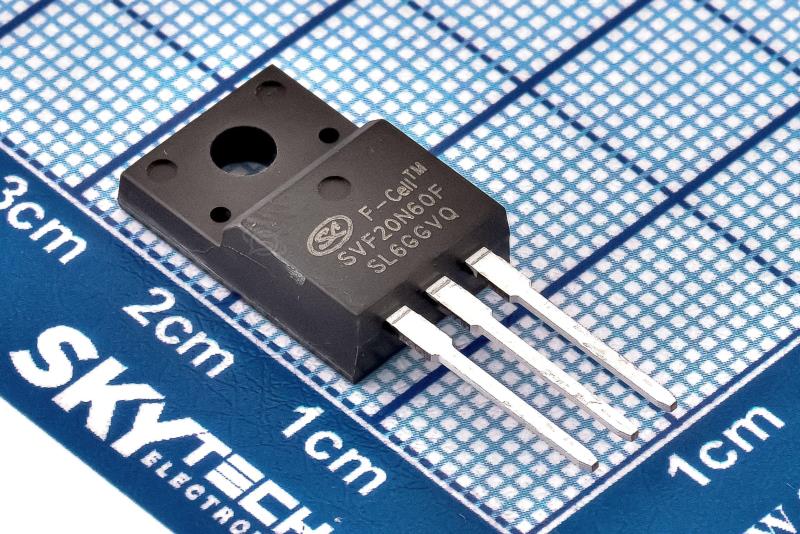

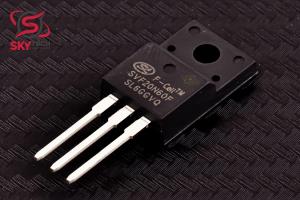

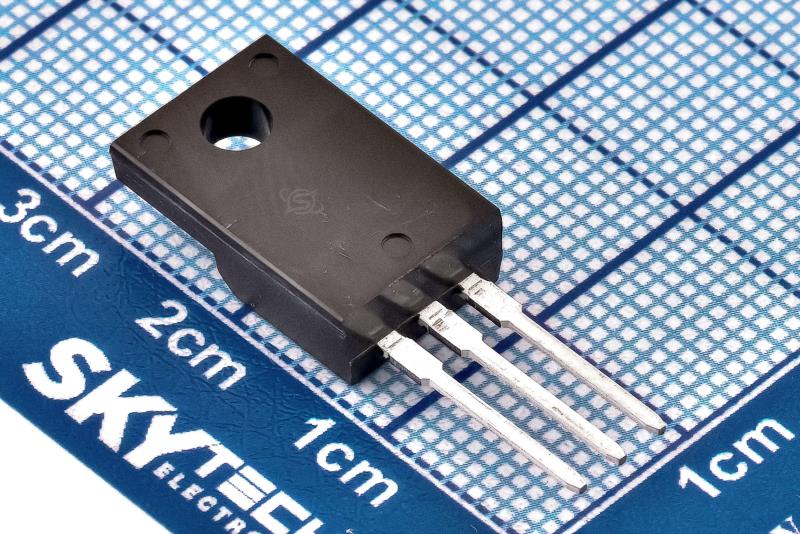

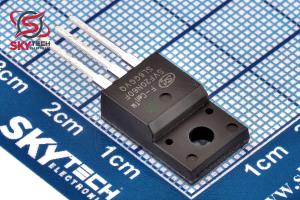

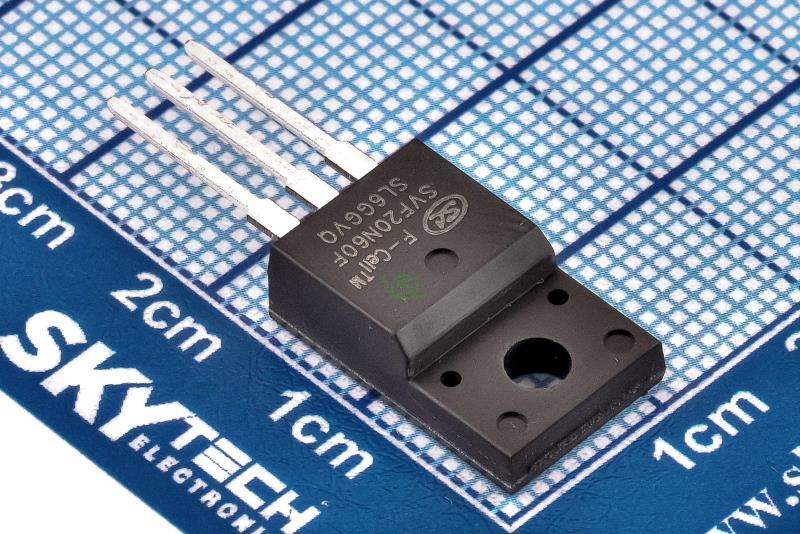

SVF20N60

20A, 600V N-CHANNEL MOSFET

کیفیت: ORIGINAL(distributor)       پکیج: TO-220F-3L

قیمت تک فروشی  621,734  ریال

قیمت عمده  596,175  ریال (10 به بالا)

قیمت ویژه  585,952  ریال (100 به بالا)

قیمت فوق العاده580,840  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.753  تتر با تخفیف

3.673.53.433.4


تعداد موجودی در انبار : 84 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج TO-220F-3L
نوع محصول MOSFET
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
ولتاژ VDS 600     ولت
Id 20     آمپر
حداکثر (Vgs(th 4     ولت
(td(ON 27     نانو ثانيه
(td(OFF 82     نانو ثانيه
زمان خيز Tr 44     نانو ثانيه
زمان افت Tf 44.4     نانو ثانيه
حداقل (Vgs(th 2     ولت
حداکثر ولتاژ گيت-سورس 30     ولت
ظرفيت خازني ورودي Ciss 2708     پيکو فاراد
ظرفيت خازني خروجي Coss 293     پيکو فاراد
ظرفيت خازني انتقال معکوس Crss 6.6     پيکو فاراد
مقاومت روشن درين سورس (Rds) 0.35     اهم
نوع کانال MOSFET N
مجموع شارژ کامل Qg 47.45     نانو کولن
شرکت توليد کننده SILAN



توضیحات

SVF20N60F/PN يک ترانزيستور جلوه ميدان قدرت MOS در حالت بهبود کانال N است که با استفاده از ساختار اختصاصي سيلان F-CellTM VDMOS توليد شده است. سلول نوار مسطح بهبود يافته و ترمينال حلقه محافظ بهبوديافته به ويژه براي به حداقل رساندن مقاومت در حالت، ارائه عملکرد سوئيچينگ برتر و مقاومت در برابر پالس انرژي بالا در حالت بهمن و کموتاسيون طراحي شده‌اند. اين دستگاه ها به طور گسترده در تامين کننده هاي برق AC-DC، مبدل هاي DC-DC و درايورهاي موتور PWM پل H استفاده مي شوند.يکي از انواع ترانزيستورها هستند و اصولاً قطعات الکتريکي هستند که عملکرد و عملکرد آنها سوئيچينگ ولتاژ است. ترانزيستور ماسفت داراي اثر ميدان نيمه رسانا است و ظاهر ترانزيستور ماسفت اين است که داراي بدنه و سه پايه است. ماسفت هاي کانال N: در اين نوع ماسفت ها منبع بايد به پايه مثبت متصل شود. در زمان روشن شدن بايد ولتاژ گيت به صفر برسد يعني ابتدا بايد به برق وصل شويم و براي خاموش شدن گيت به برق مثبت وصل شويم. ولتاژ و جريان اين ماسفت ها مثبت است.



Description

SVF20N60F/PN is an N-channel enhancement mode power MOS field effect transistor which is produced using Silan proprietary F-CellTM structure VDMOS technology. The improved planar stripe cell and the improved guard ring terminal have been especially tailored to minimize on-state resistance, provide superior switching performance, and withstand high energy pulse in the avalanche and commutation mode. These devices are widely used in AC-DC power suppliers, DC-DC converters and H-bridge PWM motor drivers. They are one of the types of transistors and they are basically electrical parts whose function and function is voltage switching. The MOSFET transistor has a semi-conducting field effect and the appearance of the MOSFET transistor is that it has a body and three legs. N-channel MOSFETs: In this type of MOSFET, the source must be connected to the positive base. At the time of turning on, the voltage of the gate must reach zero, which means that we must first connect to the power supply and to turn off the gate, connect to the positive power supply. The voltage and current of these MOSFETs are positive.
