کنترل کننده PWM

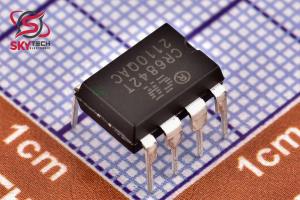

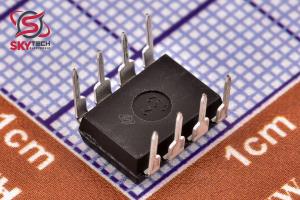

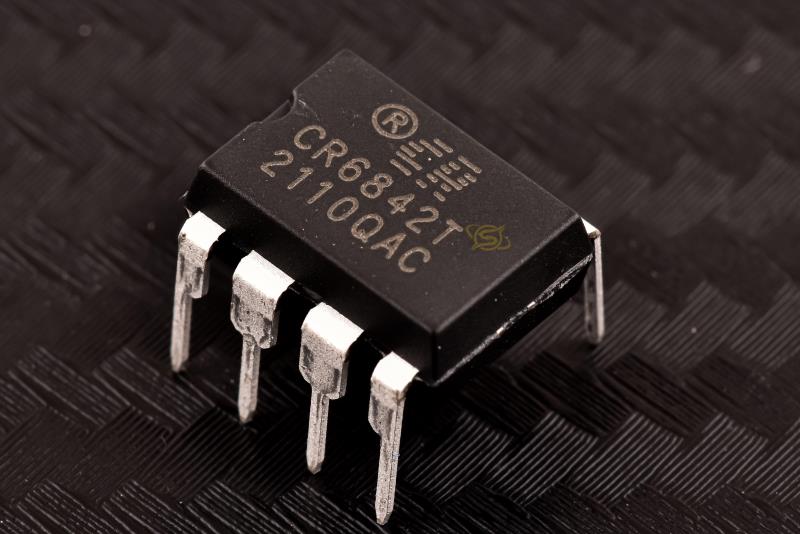

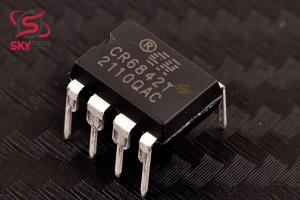

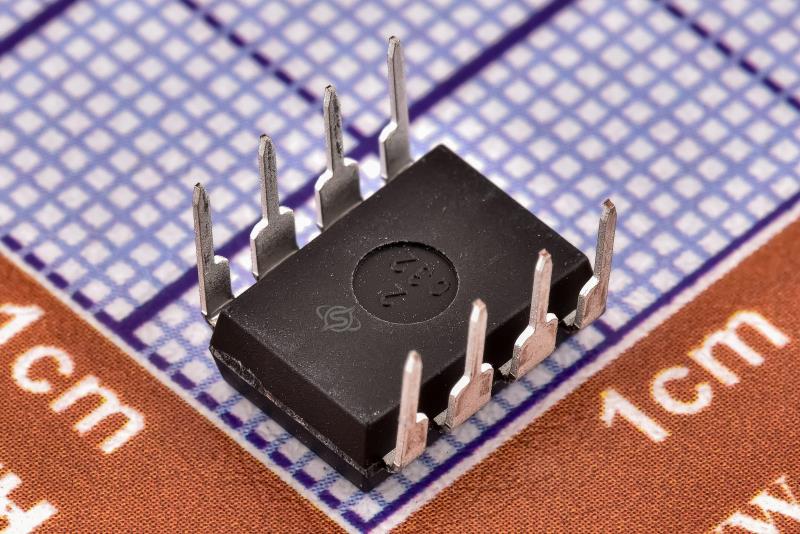

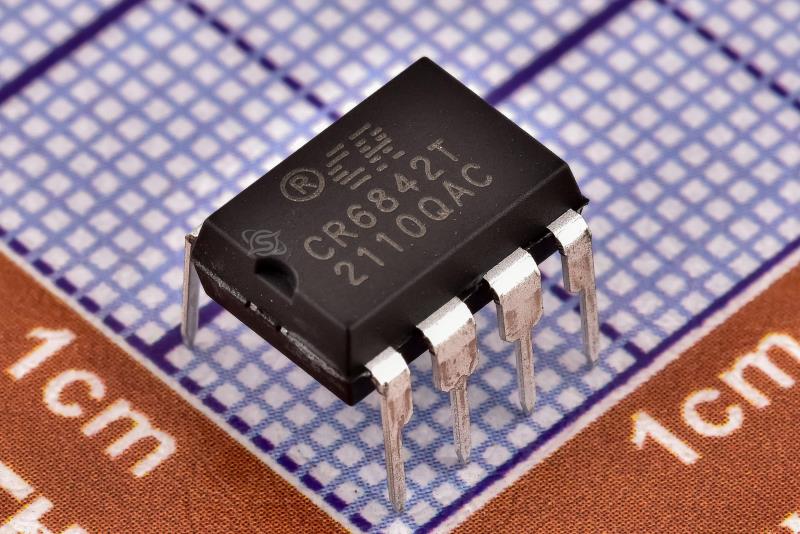

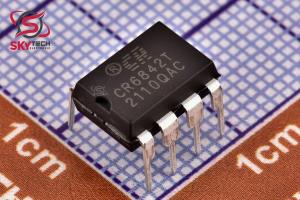

CR6842T

Green-Power PWM Controller with Freq. Jittering

کیفیت: ORIGINAL(distributor)       پکیج: DIP-8

قیمت تک فروشی  216,709  ریال

قیمت عمده  154,473  ریال (10 به بالا)

قیمت ویژه  151,983  ریال (100 به بالا)

قیمت فوق العاده150,739  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.308  تتر با تخفیف

1.480.990.970.96


تعداد موجودی در انبار : 7 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج DIP-8
نوع محصول PWM
حداکثر دماي کاري 150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
ولتاژ ورودي 6     ولت



توضیحات

CR6842 يک کنترل‌کننده PWM با جريان راه‌اندازي کم، کم‌هزينه و حالت فعلي با عمليات صرفه‌جويي در مصرف انرژي در حالت Green-Power و حالت انفجاري است. عملکردهاي يکپارچه مانند خالي کردن لبه پيشرو حسگر جريان، جبران شيب داخلي راندمان بالا، تعداد قطعات خارجي کم و راه حل کم هزينه براي کاربردهاي برق AC/DC را در اختيار کاربران قرار مي دهد. عملکرد ويژه Green-Power مدولاسيون زمان خاموشي را براي کاهش خطي فرکانس سوئيچينگ در شرايط بار نور فراهم مي کند. و در شرايط بار صفر، منبع تغذيه وارد حالت انفجاري مي شود تا با خاموش کردن خروجي PWM، مصرف برق را کاهش دهد. هنگامي که خروجي منبع تغذيه کوتاه يا بيش از حد بارگذاري مي شود، ولتاژ FB افزايش مي يابد و اگر ولتاژ FB براي بيش از 56 ميلي ثانيه بيشتر از 5.2 ولت باشد، خروجي PWM خاموش مي شود. يک مقاومت NTC خارجي متصل از پين RT به زمين مي تواند براي محافظت در برابر دماي بيش از حد استفاده شود. محدوديت جريان پالس با پالس جريان خروجي ثابت را حتي در شرايط اتصال کوتاه تضمين مي کند. تا زماني که VDD از يک آستانه فراتر رود، خروجي PWM غيرفعال خواهد شد. هنگامي که از مدار ضامن داخلي براي قفل کردن کنترلر استفاده مي شود، هنگامي که منبع تغذيه VDD غيرفعال شود، ضامن دوباره تنظيم مي شود.



Description

The CR6842 is a low startup current , low cost, current mode PWM controller with Green-Power & burst-mode power-saving operation. The integrated functions such as the leading-edge blanking of the current sensing, internal slope compensation provide the users a high efficiency, low external component counts, and low cost solution for AC/DC power applications. The special Green-Power function provides off-time modulation to linearly decrease the switching frequency under light-load conditions. And under zero-load conditions, the power supply enters burst-mode to further reduce power consumption by shutting off PWM output. When the output of power supply is short or over loaded, the FB voltage will increase ,and if the FB voltage is higher than 5.2V for longer than 56msec the PWM output will be turned off. A external NTC resistor connected from pin RT to ground can be applied to over-temperature protection. Pulse by pulse current limit ensures a constant output current even under short circuit. PWM output will be disabled as long as VDD exceeds a threshold. When internal latch circuit is used to latch-off the controller, the latch will be reset when the power supply VDD is disabled.
