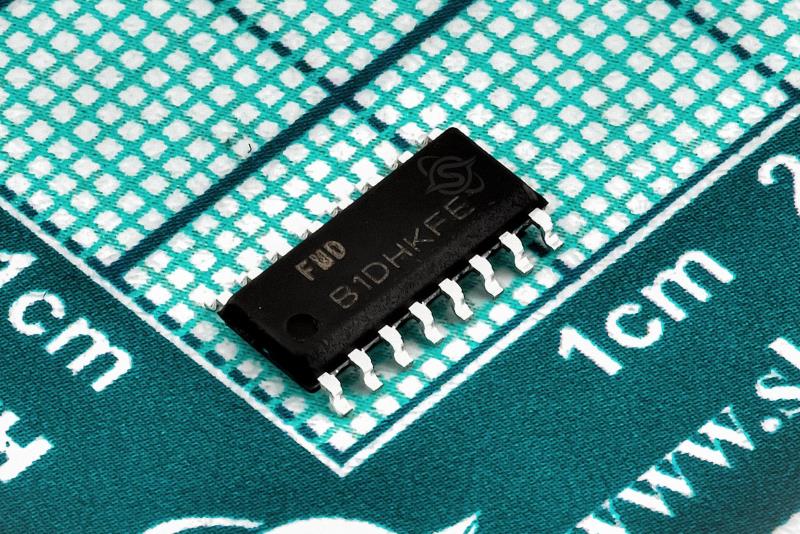

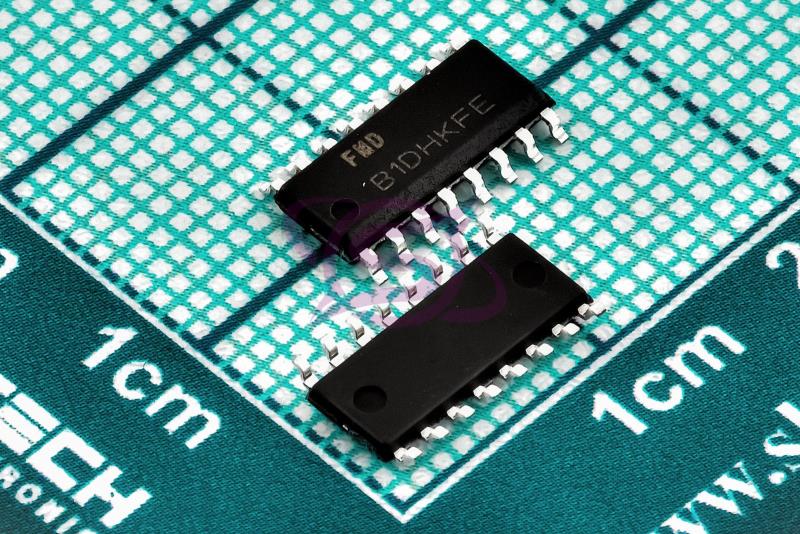

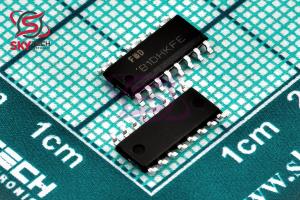

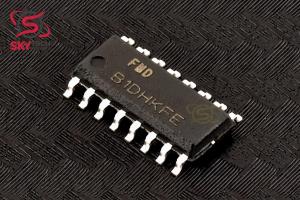

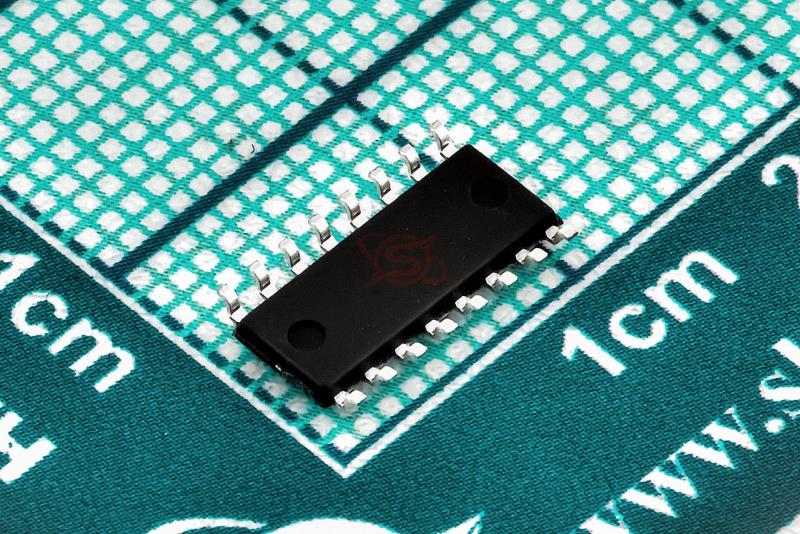

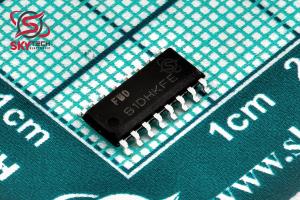

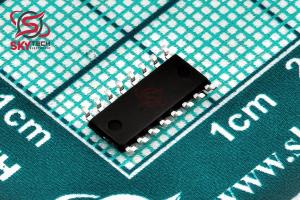

میکروکنترلر 8 بیتی
FT61F023-RB
8Bit EEPROM-based RISC MCU
کیفیت: ORIGINAL(distributor) پکیج: SOP-16
قیمت تک فروشی 134,716 ریال
قیمت عمده 128,587 ریال (10 به بالا)
قیمت ویژه 126,135 ریال (100 به بالا)
قیمت فوق العاده124,909 ریال (1000 به بالا)
 قیمت تک فروشی 0.125 تتر با تخفیف
0.680.640.630.62
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
16 مگاهرتز |
|
| رزولوشن مبدل هاي آنالوگ به ديجيتال |
10 |
|
| حداقل ولتاژ تغذيه تکي |
2 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
توضیحات
بازنشاني سيستم برخلاف POR، ريست سيستم به طور کامل ريست نمي شود. وقتي سيستم ريست مي شود، اين به نوع و پيکربندي ماشه بازنشاني بستگي دارد. اگر پيکربندي اوليه آغاز شد، ~4 ميلي ثانيه بيکار صبر کنيد و سپس رجيستر پيکربندي اوليه را بارگيري مجدد کنيد. مقدار، اگر PWRT فعال باشد، تأخير اضافي ~64 ميلي ثانيه وجود خواهد داشت و سپس سيستم به طور معمول شروع به کار مي کند. در حين بازنشاني سيستم: • علاوه بر مقداردهي اوليه رجيسترهاي پيکربندي، ريست رجيسترها در طي فرآيند POR نيز در هنگام بازنشاني سيستم بازنشاني خواهند شد. • شمارنده برنامه PC = 0x00، ثبت دستورالعمل = "NOP"، نشانگر پشته = "TOS" (بالاي پشته). علاوه بر ماژول OCD (On-Chip Debugger) براي اشکال زدايي شبيه سازي، 4 رويداد زير را مي توان براي راه اندازي مجدد سيستم پيکربندي کرد: 1. تنظيم مجدد قهوه اي (LVR / BOR) - هميشه پيکربندي اوليه را شروع مي کند. 2. بازنشاني دستورالعمل غيرقانوني. 3. Watchdog Timer (WDT) - اگر CPU در حالت غير SLEEP باشد، پيکربندي اوليه را شروع مي کند. 4. بازنشاني ورودي/خروجي خارجي (/MCLRB).
Description
System reset Unlike POR, system reset does not completely reset. When the system resets, it depends on the type and configuration of the reset trigger. If initialization is started, wait ~4 milliseconds idle and then reload the initialization register. value, if PWRT is enabled, there will be an additional delay of ~64ms and then the system will boot normally. During the system reset: • In addition to the initial setting of the configuration registers, the reset registers will also be reset during the POR process during the system reset. • PC program counter = 0x00, instruction register = "NOP", stack pointer = "TOS" (top of stack). In addition to the OCD (On-Chip Debugger) module for simulation debugging, the following 4 events can be configured to reboot the system: 1. Brown reset (LVR / BOR) - always initiates the initial configuration. 2. Reset illegal instructions. 3. Watchdog Timer (WDT) - If the CPU is in non-SLEEP mode, it starts the initial configuration. 4. External input/output reset (/MCLRB).
|
