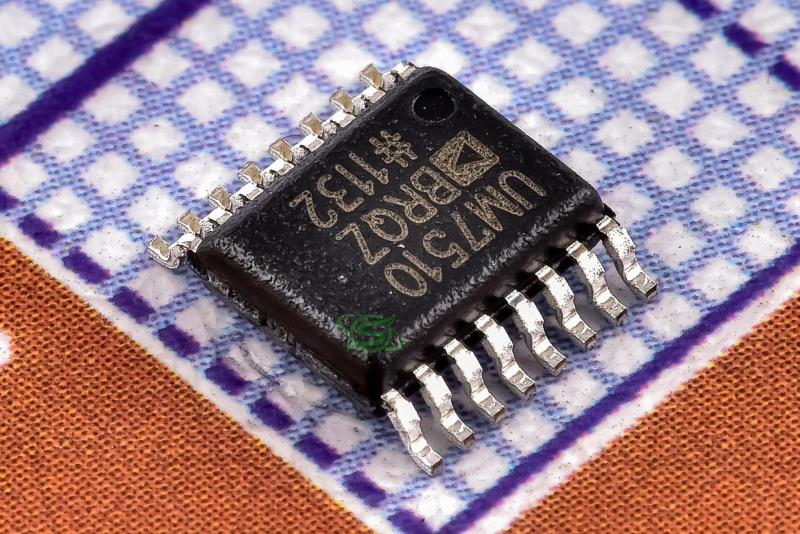

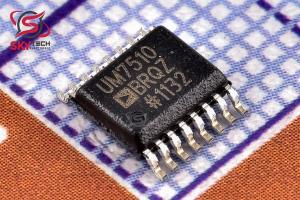

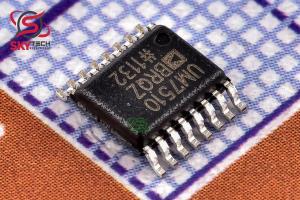

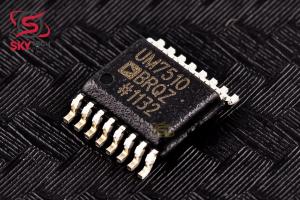

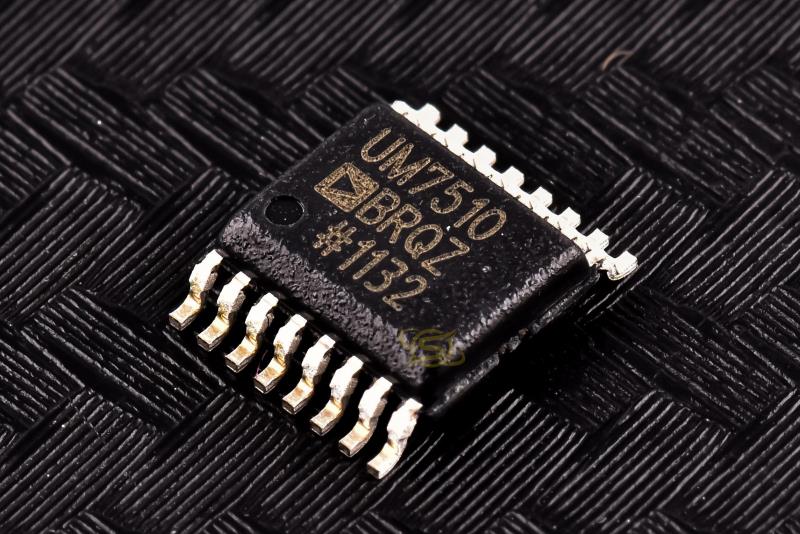

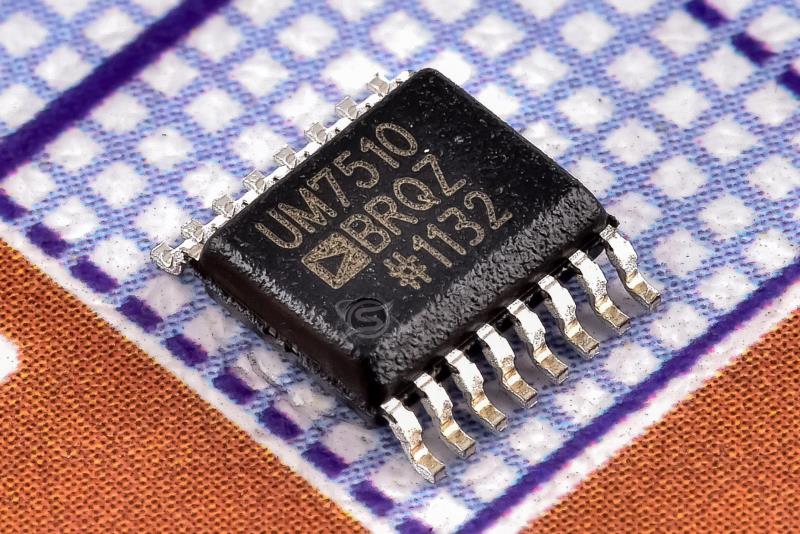

ایزولاتور دیجیتال
ADUM7510BRQZ
5Channel, 1kV unidirectional digital isolator.It has a propagation delay of 27ns, a supply voltage range of 4.5V to 5.5V, and 16
کیفیت: ORIGINAL(distributor) پکیج: QSOP-16
قیمت تک فروشی 1,063,123 ریال
قیمت عمده 1,025,782 ریال (10 به بالا)
قیمت ویژه 1,005,866 ریال (100 به بالا)
قیمت فوق العاده995,908 ریال (1000 به بالا)
 قیمت تک فروشی 1.509 تتر با تخفیف
8.227.927.767.68
|
توضیحات
ADuM75101 يک جداکننده 5 کاناله يک طرفه بر اساس فناوري آنالوگ Devices, Inc., iCoupler® است. برخلاف ADuM1510، ADuM7510 داراي رتبه ايزولاسيون پايين تري است و براي برنامه هايي که مي توانند عايق متناوب 1 کيلو ولت را بپذيرند، گزينه هزينه کمتري را ارائه مي دهد. اين اجزاي جداسازي با ترکيب CMOS با سرعت بالا و فناوري ترانسفورماتور هسته هواي يکپارچه، ويژگي‌هاي عملکرد برجسته‌اي را نسبت به جايگزين‌هايي مانند دستگاه‌هاي اپتوکوپلر ارائه مي‌کنند. با اجتناب از استفاده از LED ها و فتوديودها، دستگاه هاي iCoupler مشکلات طراحي معمولاً مرتبط با اپتوکوپلرها را از بين مي برند. نگراني‌هاي معمولي اپتوکوپلر در مورد نسبت‌هاي انتقال جريان نامشخص، توابع انتقال غيرخطي، و اثرات دما و طول عمر با رابط‌هاي ديجيتال ساده iCoupler و ويژگي‌هاي عملکرد پايدار حذف مي‌شوند. نياز به درايورهاي خارجي و ساير اجزاي مجزا با اين محصولات iCoupler حذف شده است. علاوه بر اين، دستگاه‌هاي iCoupler در يک دهم تا يک ششم مصرف برق کوپلرهاي نوري با نرخ داده سيگنال قابل مقايسه کار مي‌کنند. جداساز ADuM7510 پنج کانال جداسازي مستقل را فراهم مي کند که از سرعت داده تا 10 مگابيت بر ثانيه پشتيباني مي کند. هر طرف با ولتاژ تغذيه 4.5 ولت تا 5.5 ولت کار مي کند. بر خلاف ساير گزينه هاي اپتوکوپلر، جداساز ADuM7510 داراي ويژگي تازه سازي ثبت شده است که صحت dc را در غياب انتقال منطق ورودي و در شرايط روشن/خاموش کردن، تضمين مي کند.
Description
The ADuM75101
is a unidirectional 5-channel isolator based on
the Analog Devices, Inc., iCoupler® technology. In contrast to
the ADuM1510, the ADuM7510 has a lower isolation rating,
offering a reduced cost option for applications that can accept
a 1 kV ac isolation. Combining high speed CMOS and monolithic
air core transformer technology, these isolation components
provide outstanding performance characteristics superior to
alternatives such as optocoupler devices.
By avoiding the use of LEDs and photodiodes, iCoupler devices
eliminate the design difficulties commonly associated with optocouplers. The typical optocoupler concerns regarding uncertain
current transfer ratios, nonlinear transfer functions, and temperature
and lifetime effects are eliminated with the simple iCoupler digital
interfaces and stable performance characteristics. The need for
external drivers and other discrete components is eliminated with
these iCoupler products. Furthermore, iCoupler devices run at
one-tenth to one-sixth the power consumption of optocouplers
at comparable signal data rates.
The ADuM7510 isolator provides five independent isolation
channels supporting data rates up to 10 Mbps. Each side operates
with the supply voltage of 4.5 V to 5.5 V. Unlike other optocoupler
alternatives, the ADuM7510 isolator has a patented refresh
feature that ensures dc correctness in the absence of input logic
transitions and during power-up/power-down conditions.
|
