میکروکنترلر 8 بیتی

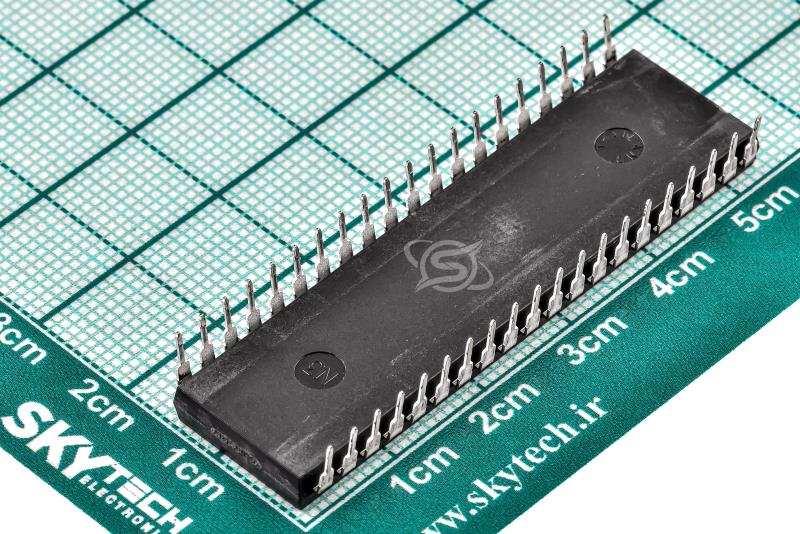

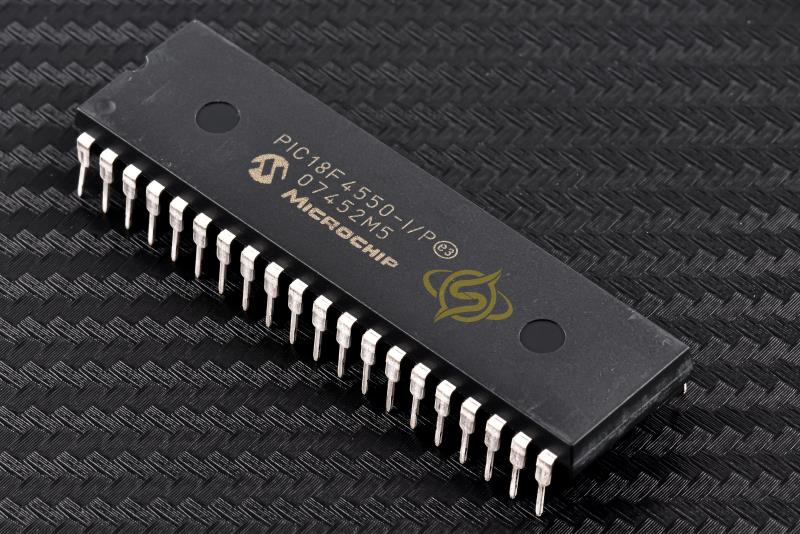

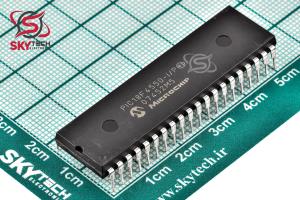

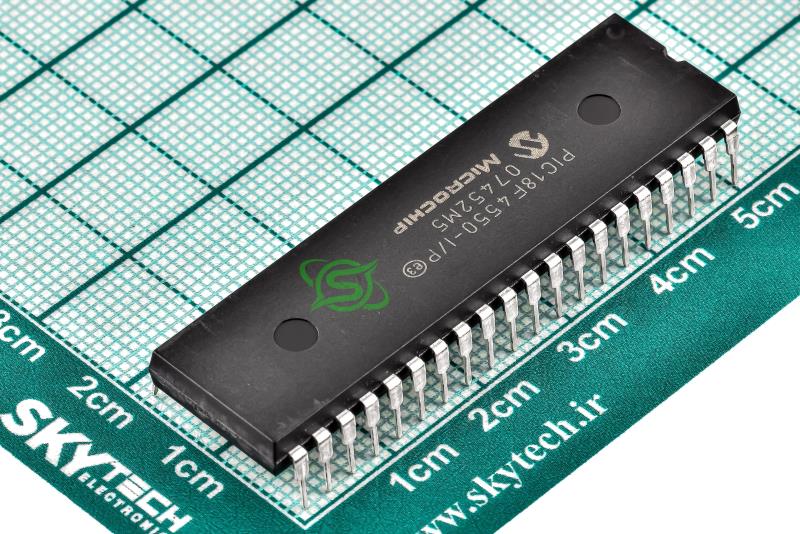

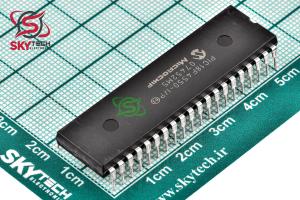

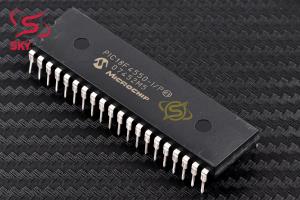

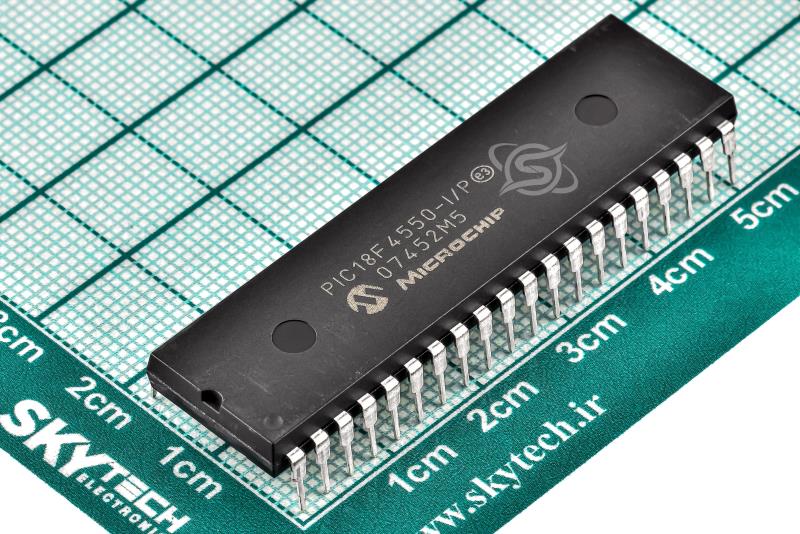

PIC18F4550-I/P
High-Performance, Enhanced Flash, USB Microcontrollers with nanoWatt Technology
کیفیت: ORIGINAL(distributor) پکیج: PDIP-40
قیمت تک فروشی 9,052,883 ریال
قیمت عمده 8,629,460 ریال (10 به بالا)
قیمت ویژه 8,460,091 ریال (100 به بالا)
قیمت فوق العاده8,375,406 ریال (1000 به بالا)
 قیمت تک فروشی 10.589 تتر با تخفیف
48.8646.5345.645.13
|
|
|
|
|
|
|
| حداکثر فرکانس کاري پردازنده |
48 مگاهرتز |
|
| رزولوشن مبدل هاي آنالوگ به ديجيتال |
10 |
|
| تعداد مبدل هاي آنالوگ به ديجيتال |
13 |
|
| حداقل ولتاژ تغذيه تکي |
4.2 ولت |
|
| حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| حداکثر دماي کاري |
85 سانتيگراد |
|
|
|
| حداکثر تعداد پين هاي I/O |
35 |
|
توضیحات
دستگاه‌هاي خانواده PIC18F2455/2550/4455/4550 داراي يک ماژول ارتباطي گذرگاه سريال جهاني با ويژگي‌هاي کامل هستند که با نسخه 2.0 مشخصات USB سازگار است. اين ماژول از ارتباطات کم سرعت و با سرعت کامل براي همه انواع انتقال داده پشتيباني مي کند. همچنين داراي فرستنده گيرنده روي تراشه و تنظيم کننده 3.3 ولتي خود است و از استفاده از فرستنده گيرنده خارجي و تنظيم کننده هاي ولتاژ پشتيباني مي کند. 1.1.3 گزينه‌ها و ويژگي‌هاي چند نوسانگر همه دستگاه‌هاي خانواده PIC18F2455/2550/4455/4550 دوازده گزينه نوسانگر مختلف را ارائه مي‌کنند که به کاربران امکان انتخاب‌هاي گسترده‌اي را در توسعه سخت‌افزار برنامه مي‌دهد.
اينها عبارتند از: • چهار حالت کريستالي با استفاده از کريستال يا تشديد کننده سراميکي.
• چهار حالت ساعت خارجي، گزينه استفاده از دو پايه (ورودي نوسانگر و خروجي ساعت تقسيم بر 4) يا يک پايه (ورودي نوسانگر، با پين دوم به عنوان ورودي/خروجي عمومي) را ارائه مي دهد.
• يک بلوک نوسانگر داخلي که يک ساعت 8 مگاهرتز (دقت ± 2 درصد) و يک منبع INTRC (تقريباً 31 کيلوهرتز، پايدار در برابر دما و VDD) و همچنين طيفي از 6 فرکانس ساعت قابل انتخاب توسط کاربر، بين 125 کيلوهرتز تا 4 مگاهرتز، در مجموع 8 فرکانس ساعت. اين گزينه يک پين اسيلاتور را براي استفاده به عنوان يک ورودي/خروجي با هدف کلي آزاد مي کند.
• يک ضريب فرکانس حلقه قفل فاز (PLL)، در دسترس براي هر دو حالت کريستال با سرعت بالا و نوسان ساز خارجي، که طيف وسيعي از سرعت هاي ساعت از 4 مگاهرتز تا 48 مگاهرتز را امکان پذير مي کند.
• عملکرد ساعت دوگانه ناهمزمان، به ماژول USB اجازه مي دهد تا از يک نوسانگر فرکانس بالا کار کند در حالي که بقيه ميکروکنترلر از يک نوسانگر داخلي کم مصرف کلاک مي شود. علاوه بر در دسترس بودن آن به عنوان منبع ساعت، بلوک نوسان ساز داخلي منبع مرجع پايداري را فراهم مي کند که به خانواده ويژگي هاي اضافي براي عملکرد قوي مي دهد:
Description
Devices in the PIC18F2455/2550/4455/4550 family incorporate a fully featured Universal Serial Bus communications module that is compliant with the USB Specification Revision 2.0. The module supports both low-speed and full-speed communication for all supported data transfer types. It also incorporates its own on-chip transceiver and 3.3V regulator and supports the use of external transceivers and voltage regulators. 1.1.3 MULTIPLE OSCILLATOR OPTIONS AND FEATURES All of the devices in the PIC18F2455/2550/4455/4550 family offer twelve different oscillator options, allowing users a wide range of choices in developing application hardware.
These include: • Four Crystal modes using crystals or ceramic resonators.
• Four External Clock modes, offering the option of using two pins (oscillator input and a divide-by-4 clock output) or one pin (oscillator input, with the second pin reassigned as general I/O).
• An internal oscillator block which provides an 8 MHz clock (±2% accuracy) and an INTRC source (approximately 31 kHz, stable over temperature and VDD), as well as a range of 6 user-selectable clock frequencies, between 125 kHz to 4 MHz, for a total of 8 clock frequencies. This option frees an oscillator pin for use as an additional general purpose I/O.
• A Phase Lock Loop (PLL) frequency multiplier, available to both the High-Speed Crystal and External Oscillator modes, which allows a wide range of clock speeds from 4 MHz to 48 MHz.
• Asynchronous dual clock operation, allowing the USB module to run from a high-frequency oscillator while the rest of the microcontroller is clocked from an internal low-power oscillator. Besides its availability as a clock source, the internal oscillator block provides a stable reference source that gives the family additional features for robust operation:
|
