اپتوکوپلر

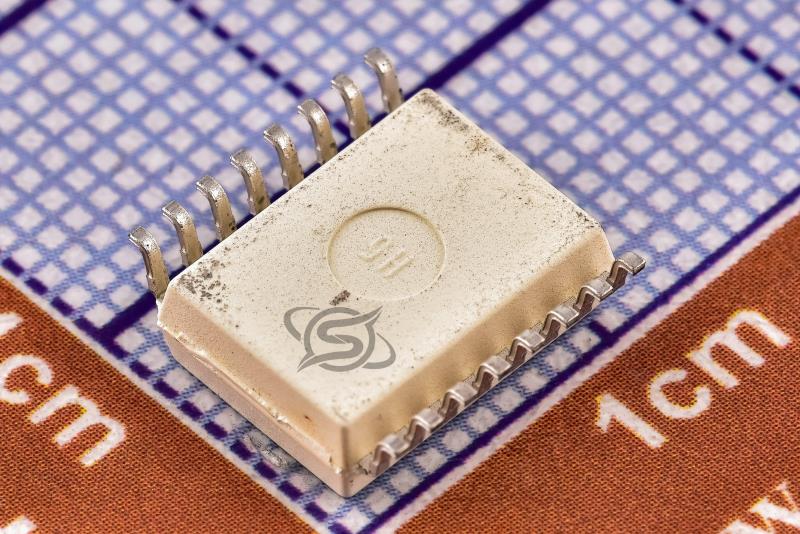

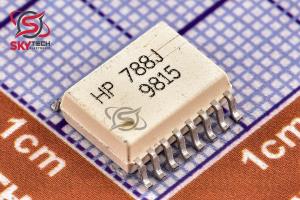

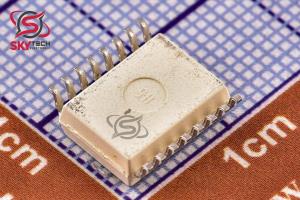

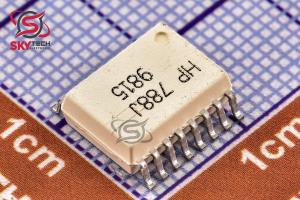

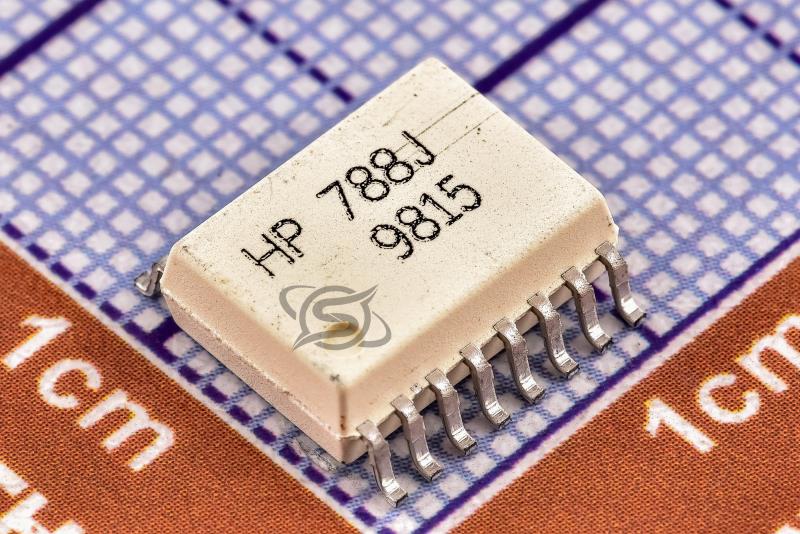

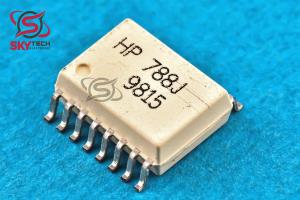

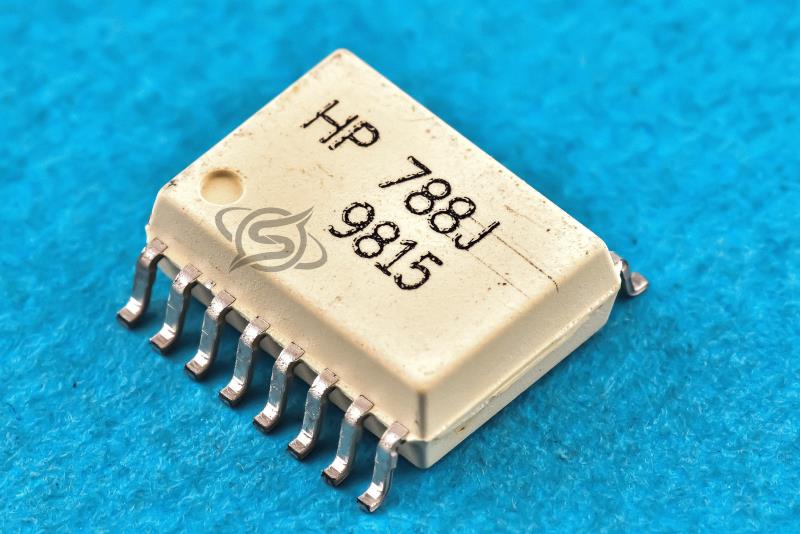

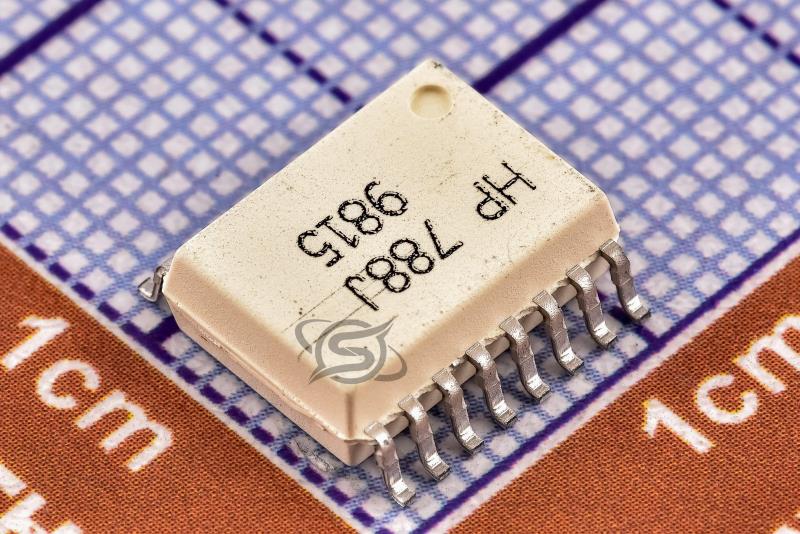

HCPL-788J
Isolation Amplifier with Short Circuit and Overload Detection
کیفیت: Refurbished پکیج: SOIC-16
قیمت تک فروشی 1,497,182 ریال
قیمت عمده 1,428,030 ریال (10 به بالا)
قیمت ویژه 1,400,369 ریال (100 به بالا)
قیمت فوق العاده1,386,539 ریال (1000 به بالا)
 قیمت تک فروشی 2.125 تتر با تخفیف
11.551110.7810.67
|
توضیحات
تقويت کننده ايزوله HCPL-788J براي سنجش جريان در درايوهاي موتور الکترونيکي طراحي شده است. در يک پياده سازي معمولي، جريان موتور از طريق يک مقاومت خارجي جريان مي يابد و افت ولتاژ آنالوگ حاصل توسط HCPL-788J احساس مي شود. يک ولتاژ خروجي آنالوگ بزرگتر در طرف ديگر مانع جداسازي نوري HCPL-788J ايجاد مي شود.
ولتاژ خروجي متناسب با جريان موتور است و مي تواند مستقيماً به يک مبدل A/D تک منبع متصل شود. يک خروجي بيش از حد ديجيتال (FAULT) و يک خروجي تصحيح آنالوگ (ABSVAL) نيز هستند. مدار سنجش جريان ارائه شده است.
خروجي بيش از برد قابل اتصال سيم OR (FAULT) براي تشخيص سريع شرايط اتصال کوتاه در هر يک از فازهاي موتور مفيد است. خروجي اصلاح شده با سيم يا سيم (ABSVAL)، اندازه گيري بار موتور را ساده مي کند زيرا يکسوسازي چند فازي را انجام مي دهد.
از آنجايي که ولتاژ حالت معمولي چندين صد ولت در ده‌ها نانوثانيه در درايوهاي موتور الکترونيکي مدرن نوسان مي‌کند، HCPL-788J به گونه‌اي طراحي شده است که نرخ‌هاي چرخش گذرا حالت معمولي بسيار بالا (10 کيلوولت در ميکرو ثانيه) را ناديده بگيرد.
Description
The HCPL-788J isolation ampli-fier is designed for current sensing in electronic motor drives. In a typical implementa-tion, motor currents flow through an external resistor and the resulting analog voltage drop is sensed by the HCPL-788J. A larger analog output voltage is created on the other side of the HCPL-788J’s optical isolation barrier.
The output voltage is proportional to the motor current and can be connected directly to a single-supply A/D converter. A digital over-range output (FAULT) and an analog rectified output (ABSVAL) are also . Current sensing circuit provided.
The wire OR-able over-range output (FAULT) is useful for quick detection of short circuit conditions on any of the motor phases. The wire-OR-able rectified output (ABSVAL), simplifies measure-ment of motor load since it performs polyphase rectification.
Since the common-mode voltage swings several hundred volts in tens of nanoseconds in modern electronic motor drives, the HCPL-788J was designed to ignore very high commonmode transient slew rates (10 kV/micro s).
|
