آپ امپ

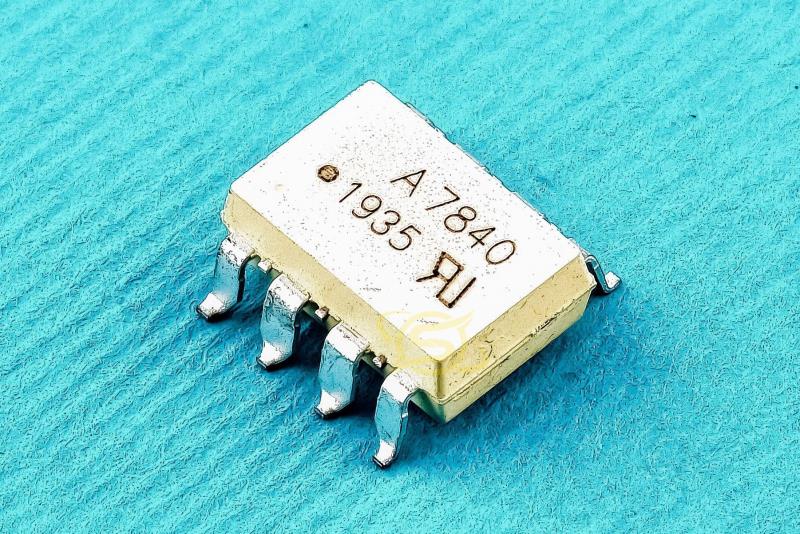

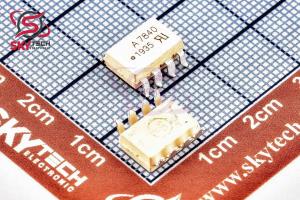

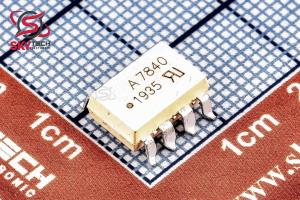

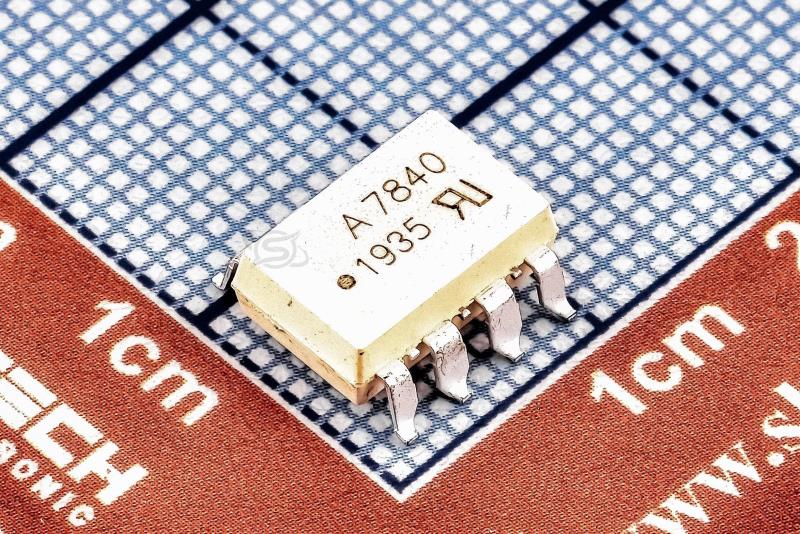

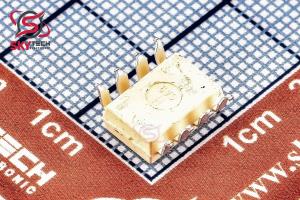

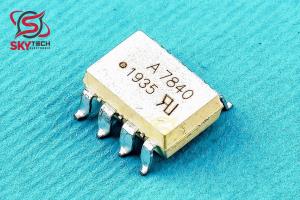

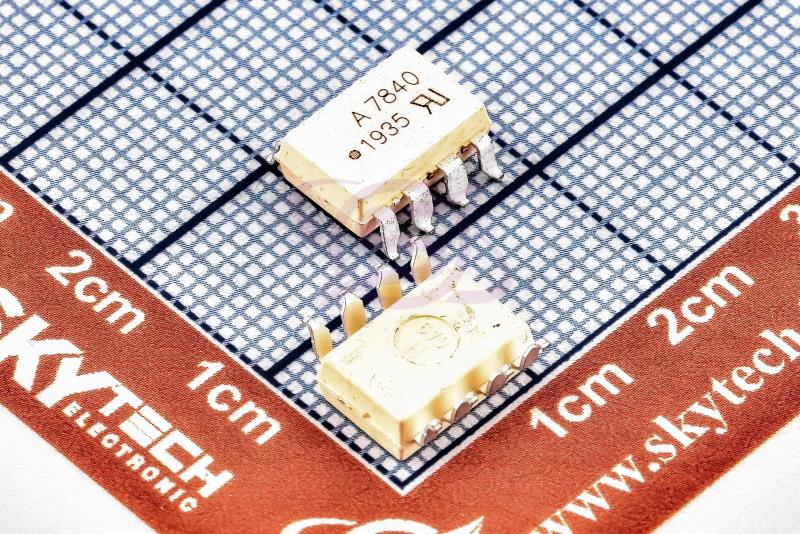

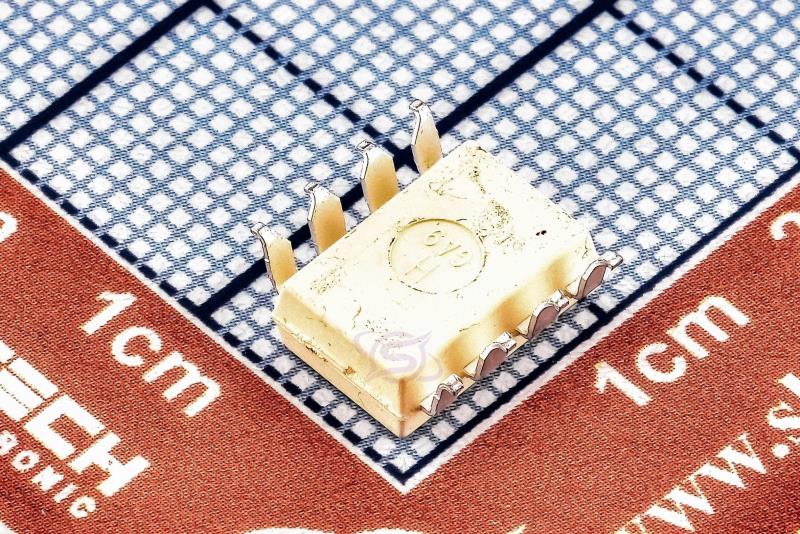

HCPL-7840
The HCPL-7840 isolation amplifier family was designed for current sensing in electronic motor drive applications.
کیفیت: Not original(copy) پکیج: DIP-8 Gull Wing
قیمت تک فروشی 433,947 ریال
قیمت عمده 334,460 ریال (10 به بالا)
قیمت ویژه 328,491 ریال (100 به بالا)
قیمت فوق العاده325,506 ریال (1000 به بالا)
 قیمت تک فروشی 0.597 تتر با تخفیف
3.072.32.262.23
|
توضیحات
اي سي HCPL7840j يک آي سي هوشمند براي تشخيص اتصال کوتاه و اضافه بار جريان سه فاز نوع smd که براي سنس کردن جريان در درايور هاي موتور که اين کار توسط يک مقاومت شنت انجام ميشود ، ميباشد.
از ويزگي هاي اين ايسي ميتوان به سيگنال خروجي براي اعلام اضافه بار ، افست تغيير دمايي تنها يک ميکرو ولت بر درجه ي سيلسيوس ، ايزوله شده تا 15KV/us و رنج دماي عملياتي صنعتي اشاره کرد .
Description
The HCPL-7840 isolation amplifier family was
designed for current sensing in electronic motor drives.
In a typical implementation, motor currents flow
through an external resistor and the resulting analog
voltage drop is sensed by the HCPL-7840. A
differential output voltage is created on the other side
of the HCPL-7840 optical isolation barrier. This
differential output voltage is proportional to the motor
current and can be converted to a single-ended signal
by using an op-amp. Since common-mode voltage
swings of several hundred volts in tens of
nanoseconds are common in modern switching
inverter motor drives, the HCPL-7840 was designed to
ignore very high common-mode transient slew rates
|
