مبدل کاهنده

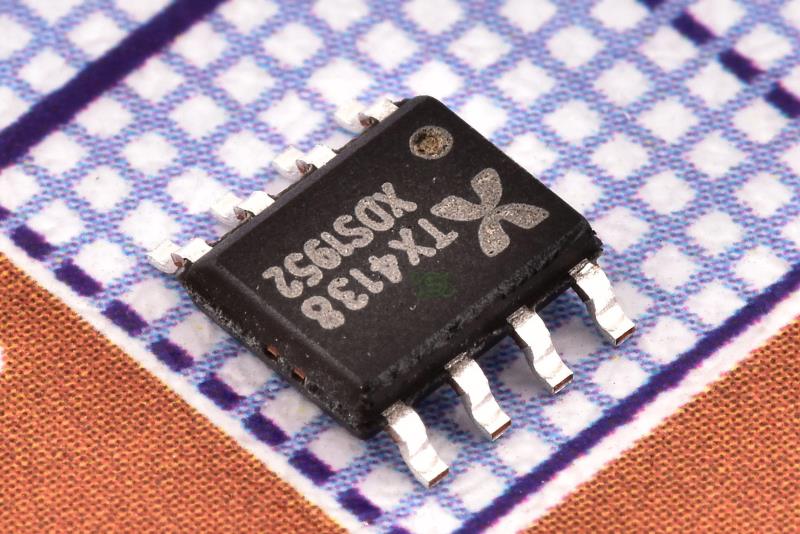

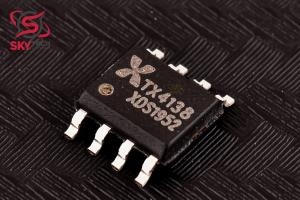

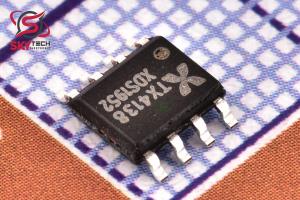

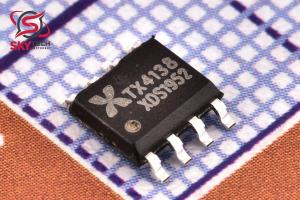

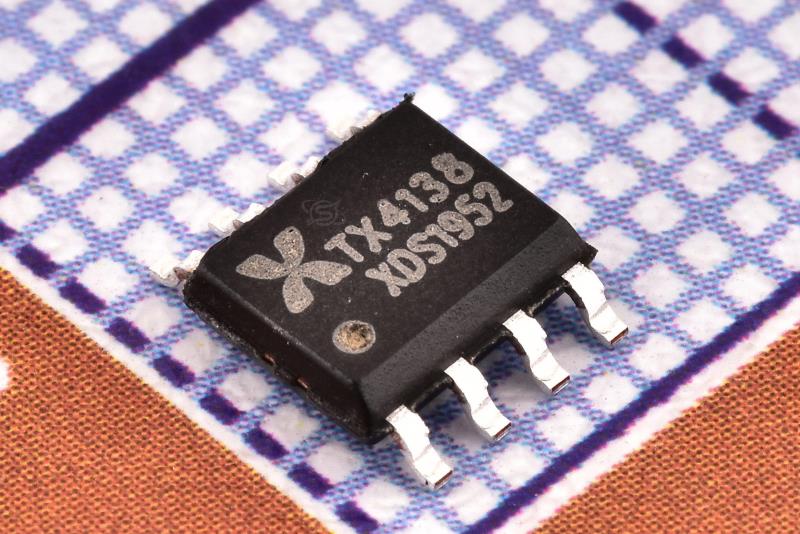

TX4138

4A, 60V, 200KHz Step-Down Converter

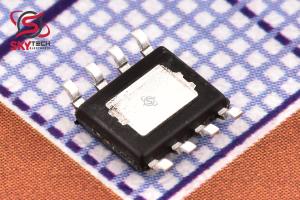

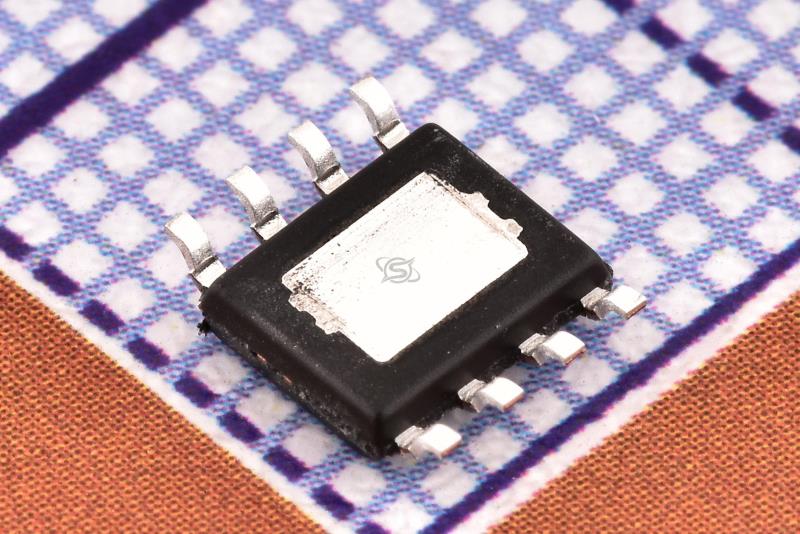

کیفیت: ORIGINAL(distributor)       پکیج: SOIC-8-EP

قیمت تک فروشی  660,000  ریال

قیمت عمده  569,000  ریال (10 به بالا)

قیمت ویژه  558,080  ریال (100 به بالا)

قیمت فوق العاده552,620  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.772  تتر با تخفیف

3.532.942.91


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOIC-8-EP
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -65     سانتيگراد
ولتاژ ورودي 4.5 - 60     ولت
فرکانس کاري 200     KHz
جريان خروجي 4000     mA
ولتاژ خروجي 0.8 - 40     ولت
شرکت توليد کننده XDS



توضیحات

آي‌سي TX4138 يک مبدل کاهنده سوئيچ‌-mode يک‌تکه (monolithic step-down converter) است که قادر به تأمين جريان خروجي پيوسته تا 4 آمپر در يک بازه وسيع از ولتاژ ورودي مي‌باشد. اين چيپ داراي تنظيم بار و خط بسيار خوب است و مي‌توان حداکثر جريان پيک آن را با استفاده از يک مقاومت حسگر دقيق تنظيم کرد. از جمله قابليت‌هاي حفاظتي آن مي‌توان به محدودسازي جريان در هر سيکل (cycle-by-cycle current limiting) و قطع حرارتي (thermal shutdown) اشاره کرد. اين مبدل براي عملکرد خود به حداقل قطعات خارجي استاندارد نياز دارد و در بسته‌بندي ESOIC8 با 8 پايه عرضه مي‌شود.

ويژگي‌هاي TX4138 شامل موارد زير است: بازه ولتاژ ورودي از 4.5 ولت تا 60 ولت، ولتاژ خروجي قابل تنظيم از 0.8 ولت تا 40 ولت، جريان حالت آماده‌به‌کار برابر با 400 ميکروآمپر، عملکرد در حالت صرفه‌جويي انرژي در بارهاي سبک، امکان تنظيم جريان پيک با مقاومت حسگر خارجي، استفاده از سوئيچ MOSFET داخلي با مقاومت 32 ميلي‌اهم، بازدهي 93 درصد در ورودي 60 ولت و خروجي 12 ولت با جريان 2 آمپر، بازدهي 84.5 درصد در ورودي 60 ولت و خروجي 5 ولت با جريان 2 آمپر، فرکانس کاري ثابت 200 کيلوهرتز، حفاظت حرارتي و حفاظت جريان بيش از حد به صورت سيکل‌به‌سيکل. اين آي‌سي در پکيج ESOIC8 با 8 پايه قابل تهيه است.



Description

The TX4138 is a monolithic step-down switch-mode converter capable of providing up to 4A continuous output current over a wide input voltage range. It offers excellent load and line regulation, and the maximum peak current can be programmed using an accurate external sense resistor. Built-in protection features include cycle-by-cycle current limiting and thermal shutdown. The TX4138 operates with a minimal number of standard external components and is available in an 8-pin ESOIC8 package.

Key features of the TX4138 include: an input voltage range from 4.5V to 60V, adjustable output voltage from 0.8V to 40V, standby current of 400µA, power-saving mode under light load, programmable peak current through an external sense resistor, a 32m? internal MOSFET switch, 93% efficiency at 60V input and 12V output with 2A load, 84.5% efficiency at 60V input and 5V output with 2A load, a fixed switching frequency of 200kHz, thermal shutdown, and cycle-by-cycle over-current protection. The device is offered in an 8-pin ESOIC8 package.
