گیرنده خط دیفرانسیل

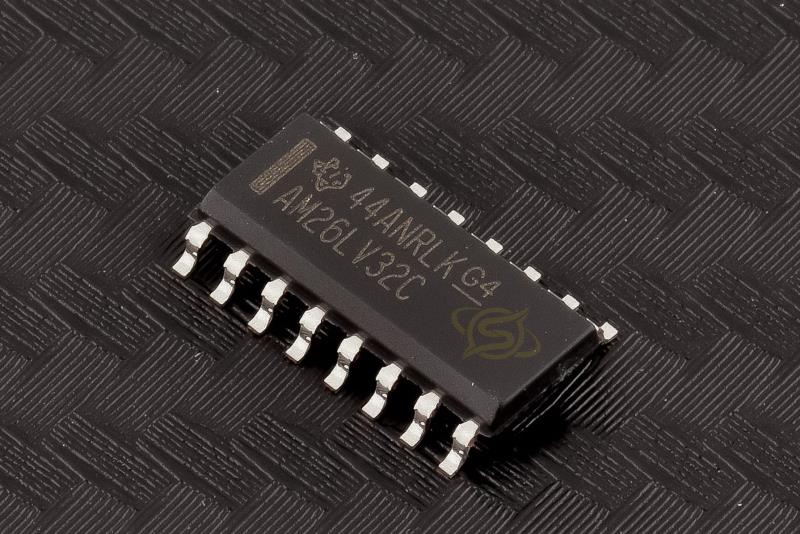

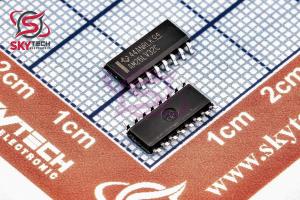

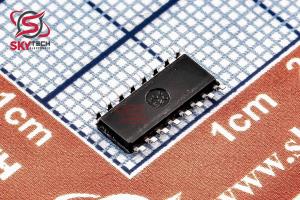

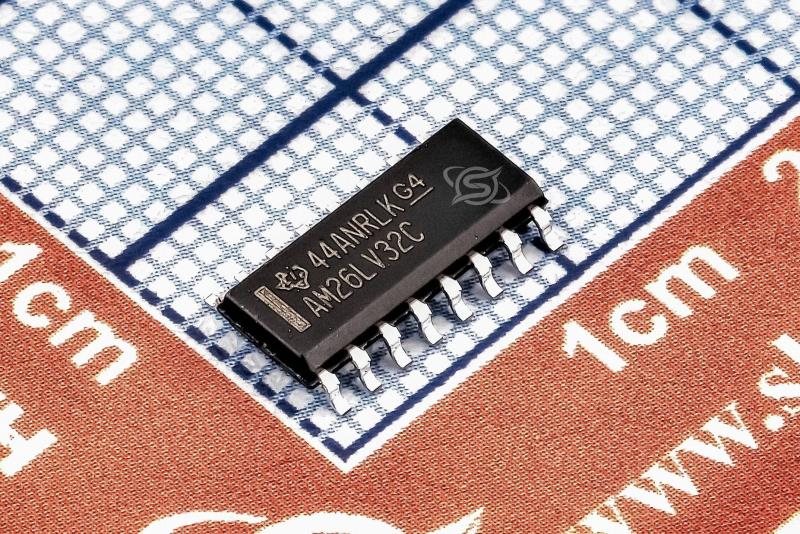

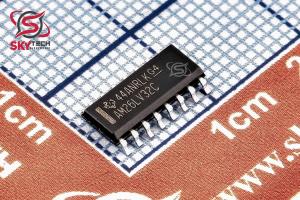

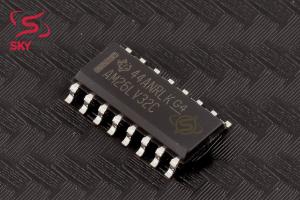

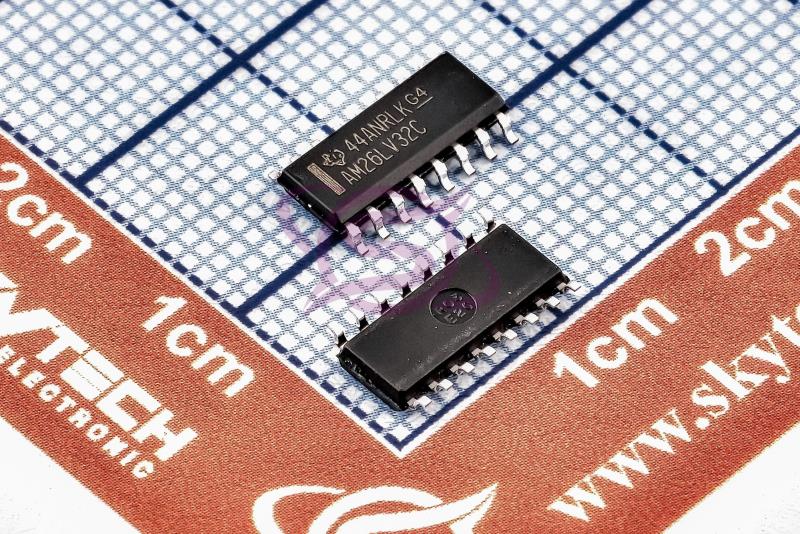

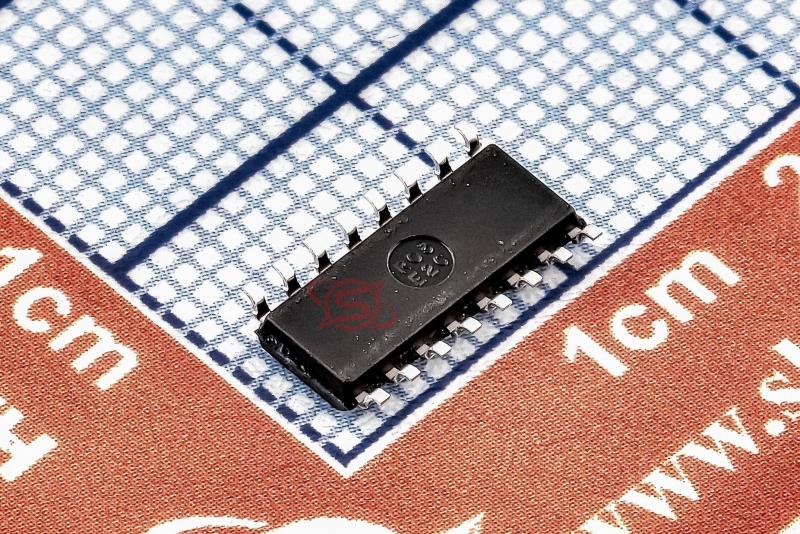

AM26LV32C
Low-Voltage High-Speed Quadruple Differential Line Receiver
کیفیت: ORIGINAL(distributor) پکیج: SOP-16
قیمت تک فروشی 357,076 ریال
قیمت عمده 332,182 ریال (10 به بالا)
قیمت ویژه 325,958 ریال (100 به بالا)
قیمت فوق العاده322,846 ریال (1000 به بالا)
 قیمت تک فروشی 0.507 تتر با تخفیف
2.672.482.432.4
|
توضیحات
دستگاه AM26LV32 يک گيرنده خط چهار ديفرانسيل BiCMOS با خروجي هاي 3 حالته است که شبيه گيرنده هاي TIA/EIA-422-B و ITU Recommendation V.11 با کاهش محدوده ولتاژ حالت مشترک به دليل کاهش منبع تغذيه طراحي شده است. ولتاژ.
اين دستگاه براي انتقال باس متعادل با نرخ سوئيچينگ تا 32 مگاهرتز بهينه شده است. عملکرد فعال کردن براي هر چهار گيرنده مشترک است و انتخابي از ورودي هاي فعال-بالا يا فعال-پايين را ارائه مي دهد.
خروجي هاي 3 حالته اجازه اتصال مستقيم به يک سيستم باس سازماندهي شده را مي دهند. هر دستگاه داراي امپدانس ورودي بالا، هيسترزيس ورودي براي افزايش ايمني نويز، و حساسيت ورودي ± 200 ميلي ولت در محدوده ولتاژ ورودي حالت معمولي از 0.3 ولت تا 5.5 ولت است. هنگامي که ورودي ها در مدار باز هستند، خروجي ها در مدار قرار مي گيرند. حالت منطقي بالا AM26LV32C براي عملکرد از 0 درجه سانتيگراد تا 70 درجه سانتيگراد مشخص مي شود.
Description
The AM26LV32 device is a BiCMOS, quadruple differential line receiver with 3-state outputs, which is designed to be similar to the TIA/EIA-422-B and ITU Recommendation V.11 receivers with reduced common-mode voltage range due to reduced supply voltage.
The device is optimized for balanced bus transmission at switching rates up to 32 MHz. The enable function is common to all four receivers and offers a choice of active-high or active-low inputs.
The 3-state outputs permit connection directly to a bus-organized system. Each device features high input impedance, input hysteresis for increased noise immunity, and input sensitivity of ±200 mV over a common-mode input voltage range from ?0.3 V to 5.5 V. When the inputs are open-circuit, the outputs are in the high logic state. The AM26LV32C is characterized for operation from 0°C to 70°C.
|
