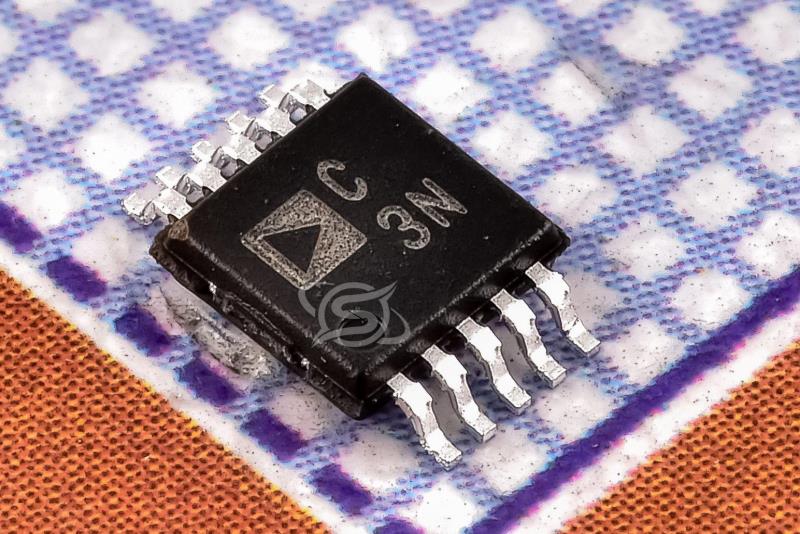

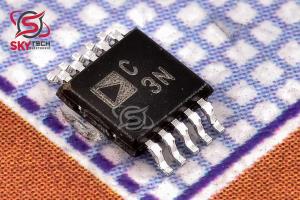

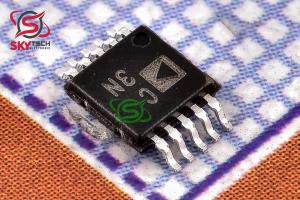

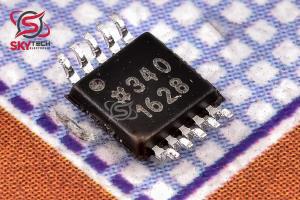

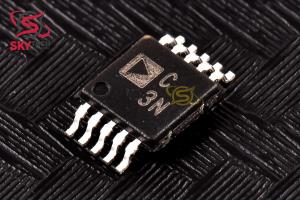

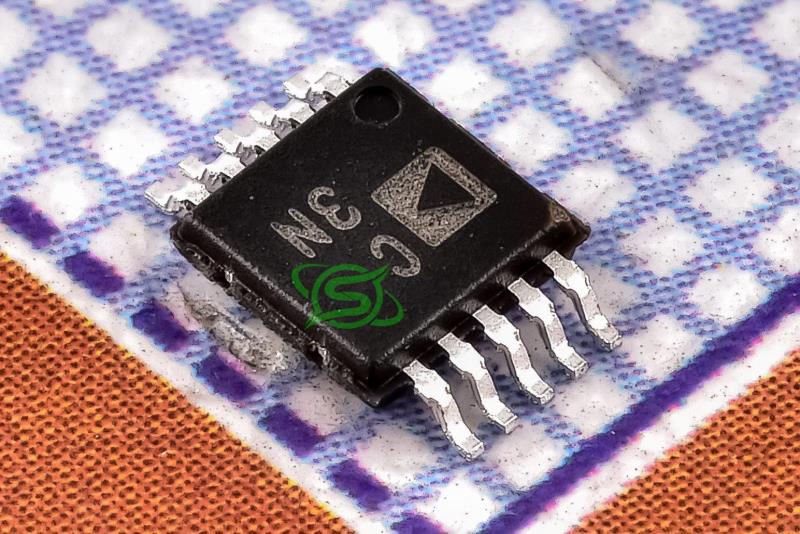

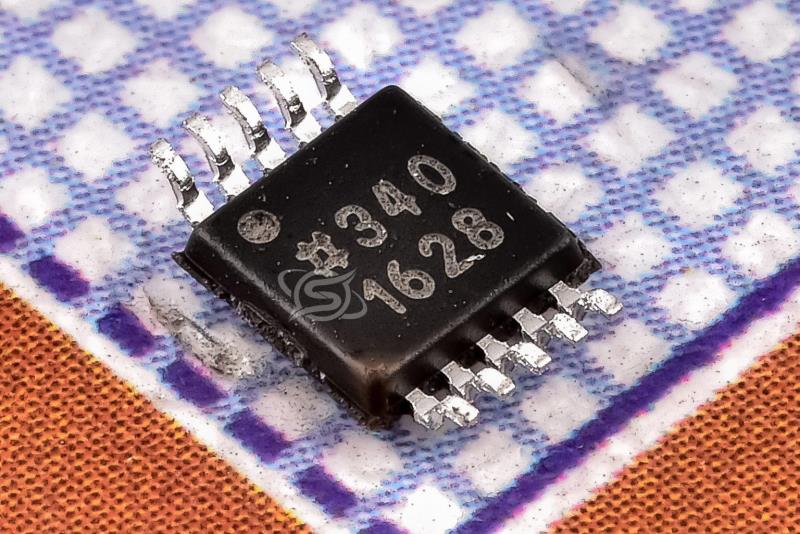

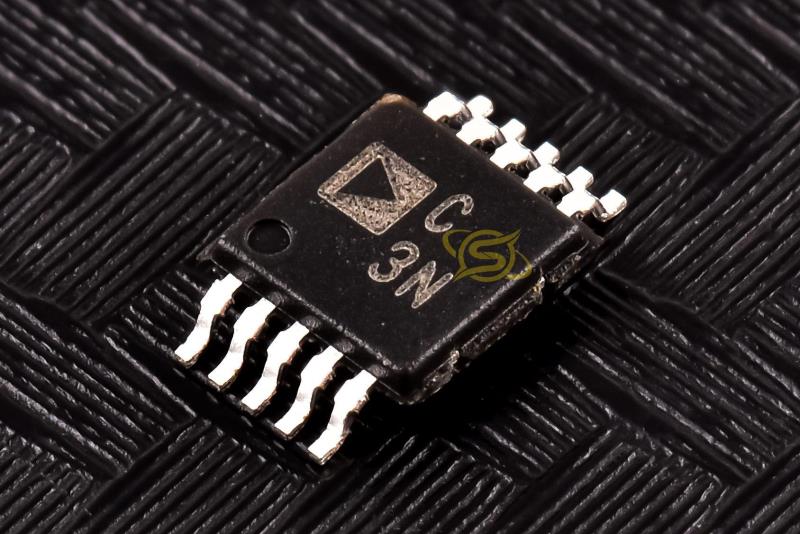

توضیحات
AD76871 يک مبدل آنالوگ به ديجيتال (ADC) 16 بيتي، توزيع مجدد شارژ، تقريب متوالي است که از يک منبع تغذيه، VDD، بين 2.3 ولت تا 5.5 ولت کار مي کند. داراي توان کم، سرعت بالا، 16 است. ADC نمونه برداري بيتي بدون کدهاي گمشده، ساعت تبديل داخلي و پورت رابط سريال همه کاره.
اين دستگاه همچنين داراي نويز کم، پهناي باند وسيع، مدار رديابي و نگه داشتن با تاخير ديافراگم کوتاه است. در لبه افزايشي CNV، AD7687 از تفاوت ولتاژ بين پايه هاي IN+ و IN- نمونه برداري مي کند که مي تواند از -VREF تا +VREF متغير باشد. ولتاژ مرجع، VREF، به صورت خارجي اعمال مي شود و مي تواند تا ولتاژ منبع تغذيه تنظيم شود.
مصرف برق دستگاه به صورت خطي با توان عملياتي مقياس مي شود. رابط سريال سازگار با SPI همچنين داراي توانايي زنجيره‌اي چند ADC روي يک گذرگاه 3 سيمي است و نشانگر BUSY اختياري را با استفاده از پين SDI ارائه مي‌کند.
Description
The AD76871 is a 16-bit, charge redistribution, successive approximation, analog-to-digital converter (ADC) that operates from a single power supply, VDD, between 2.3 V to 5.5 V. It contains a low power, high speed, 16-bit sampling ADC with no missing codes, an internal conversion clock, and a versatile serial interface port.
The device also contains a low noise, wide bandwidth, short aperture delay track-and-hold circuit. On the CNV rising edge, the AD7687 the samples the voltage difference between IN+ and IN- pins, which can range from VREF to +VREF. The reference voltage, VREF, is applied externally and can be set up to the supply voltage.
The power consumption of the device scales linearly with throughput. The SPI-compatible serial interface also features the ability to daisy-chain several ADCs on a single 3-wire bus and provides an optional BUSY indicator by means of the SDI pin.
|
