توضیحات
ميکروکنترلر نوعي ريزپردازنده است که داراي حافظه RAM ROM، تايمر، پورت‌هاي ورودي و خروجي (I/O) و درگاه ترتيبي (Serial Port پورت سريال)، درون خود تراشه است، و مي‌تواند به تنهايي ابزارهاي ديگر را کنترل کند. به عبارت ديگر يک ميکروکنترلر، مدار مجتمع کوچکي است که از يک CPU کوچک و اجزاي ديگري مانند تايمر، درگاه‌هاي ورودي و خروجي آنالوگ و ديجيتال و حافظه تشکيل شده‌است.
در واقع يک ريزپردازنده درون ميکروکنترولر قرار گرفته‌است که با استفاده از آن مي‌تواند محاسبات منطقي و حسابي را انجام دهد.وجود RAM و ROM و پورت‌هاي I/O در ميکروکنترلرها آن‌ها را يک انتخاب ايده ال براي کاربردهايي مي‌کند که قيمت و اندازه در آن‌ها مهم است. در بسياري از کاربردها مثل کنترل از راه دور تلويزيون نيازي به محاسبات سنگين وجود ندارد. در اين گونه موارد و بسياري ديگر از کاربردها فضاي مورد استفاده توان مصرفي و قيمت هر واحد مهم تر از قدرت محاسبات است.

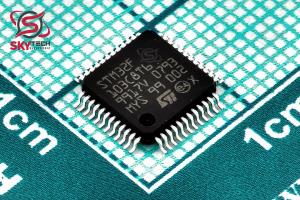

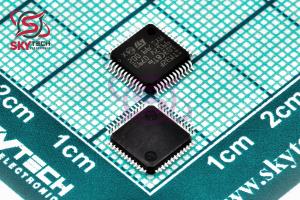

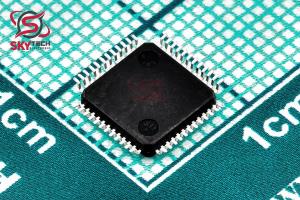

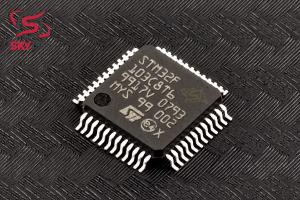

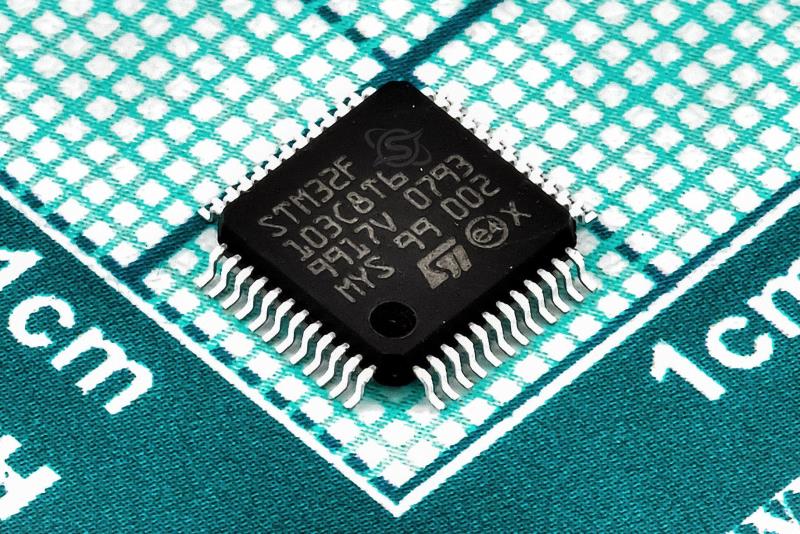

ميکروکنترلر قدرتمند 32 بيتي STM32F103C8T6با کلاک 72 مگاهرتز و 64کيلوبايت حافظه فلش
Description
The STM32F103xC, STM32F103xD and STM32F103xE performance line family incorporates the high-performance ARM® Cortex®-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories (Flash memory up to 512 Kbytes and SRAM up to 64 Kbytes), and an extensive range of enhanced I/Os and peripherals connected to two APB buses. All devices offer three 12-bit ADCs, four general-purpose 16-bit timers plus two PWM timers, as well as standard and advanced communication interfaces: up to two I2Cs, three SPIs, two I2Ss, one SDIO, five USARTs, an USB and a CAN.
The STM32F103xC/D/E high-density performance line family operates in the -40 to +105 °C temperature range, from a 2.0 to 3.6 V power supply. A comprehensive set of power-saving mode allows the design of low-power applications.
These features make the STM32F103xC/D/E high-density performance line microcontroller family suitable for a wide range of applications such as motor drives, application control, medical and handheld equipment, PC and gaming peripherals, GPS platforms, industrial applications, PLCs, inverters, printers, scanners, alarm systems video intercom, and HVAC.
|
