توضیحات
SG1526 يک مدار تعديل کننده عرض پالس يکپارچه با کارايي بالا است که براي تنظيم کننده هاي سوئيچينگ فرکانس ثابت و ساير برنامه هاي کنترل توان طراحي شده است.
يک بسته 18 پين دو خطي شامل يک مرجع ولتاژ جبران شده دما، نوسان ساز دندانه اره، تقويت کننده خطا، مدولاتور پهناي پالس، اندازه گيري پالس و منطق فرمان، و دو درايور قدرت امپدانس پايين است.
همچنين شامل ويژگي‌هاي حفاظتي مانند استارت نرم و قفل کم ولتاژ، محدود کردن جريان ديجيتال، بازدارندگي دو پالس، قفل داده براي اندازه‌گيري تک پالس، زمان مرگ قابل تنظيم، و پيش‌بيني ورودي‌هاي تصحيح تقارن است.
براي سهولت رابط، تمام پورت هاي کنترل ديجيتال با TTL و CMOS سري B سازگار هستند. طراحي منطقي فعال LOW به اتصالات سيمي-OR براي حداکثر انعطاف پذيري اجازه مي دهد. اين دستگاه همه کاره را مي توان براي اجراي تنظيم کننده هاي سوئيچينگ تک سر يا فشاري با هر دو قطبي، هم بدون ترانسفورماتور و هم ترانسفورماتور جفت شده استفاده کرد.
Description

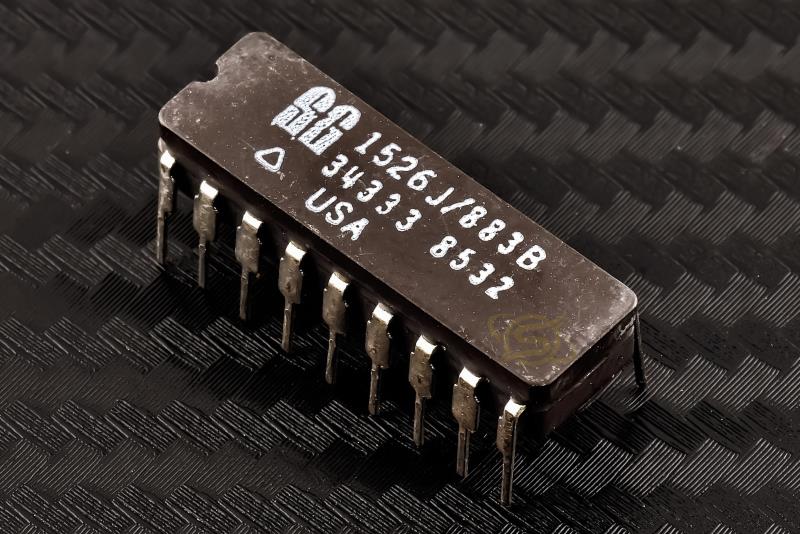

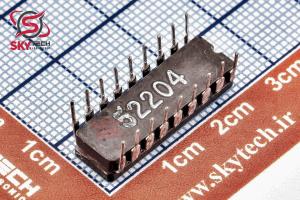

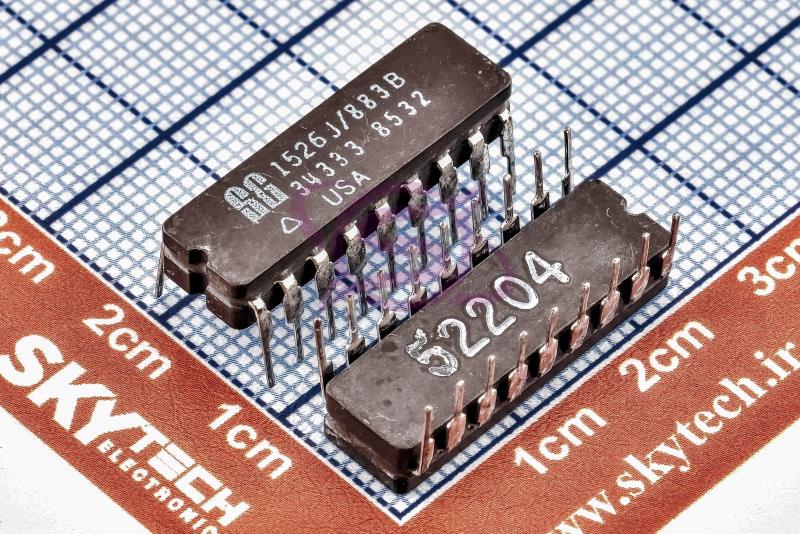

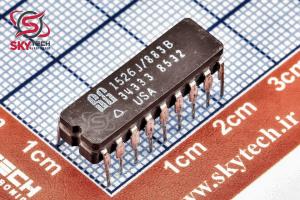

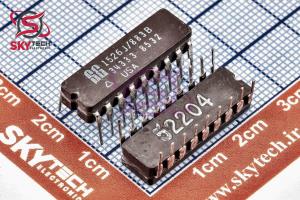

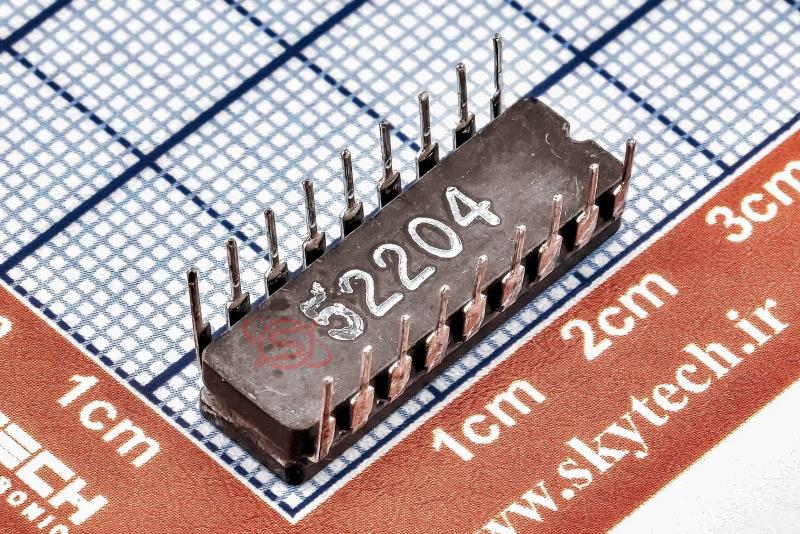

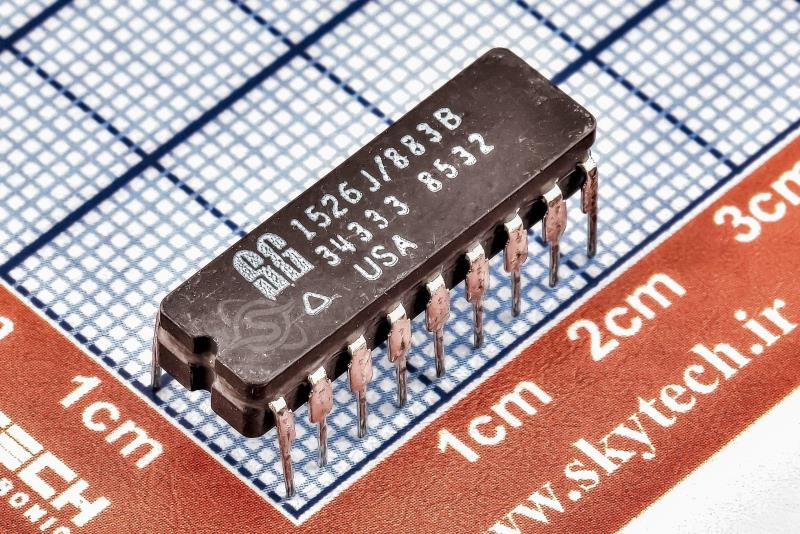

The SG1526 is a high-performance monolithic pulse width modulator circuit designed for fixed-frequency switching regulators and other power control applications.
Included in an 18 pin dual-in-line package are a temperature compensated voltage reference, sawtooth oscillator, error amplifier, pulse width modulator, pulse metering and steering logic, and two low impedance power drivers.
Also included are protective features such as soft-start and undervoltage lockout, digital current limiting, double pulse inhibit, a data latch for single pulse metering, adjustable deadtime, and provision for symmetry correction inputs.
For ease of interface, all digital control ports are TTL and B-series CMOS compatible. Active LOW logic design allows wired-OR connections for maximum flexibility. This versatile device can be used to implement single-ended or push pull switching regulators of either polarity, both transformerless and transformer coupled.
|
