ترانزیستور دارلینگتون

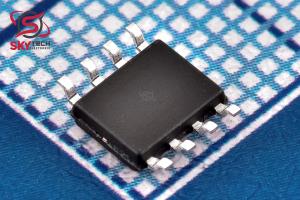

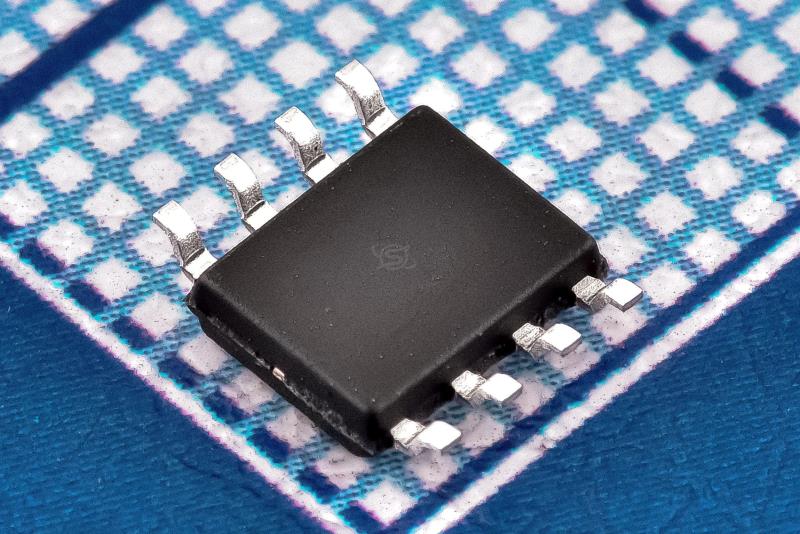

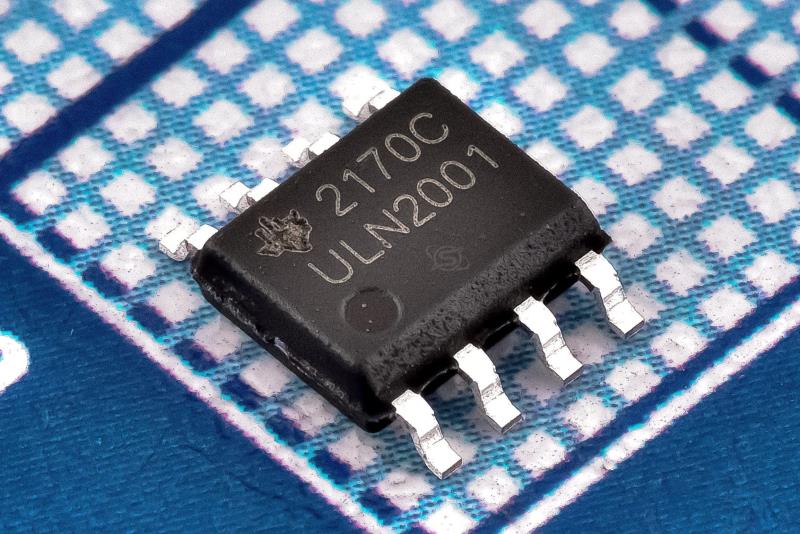

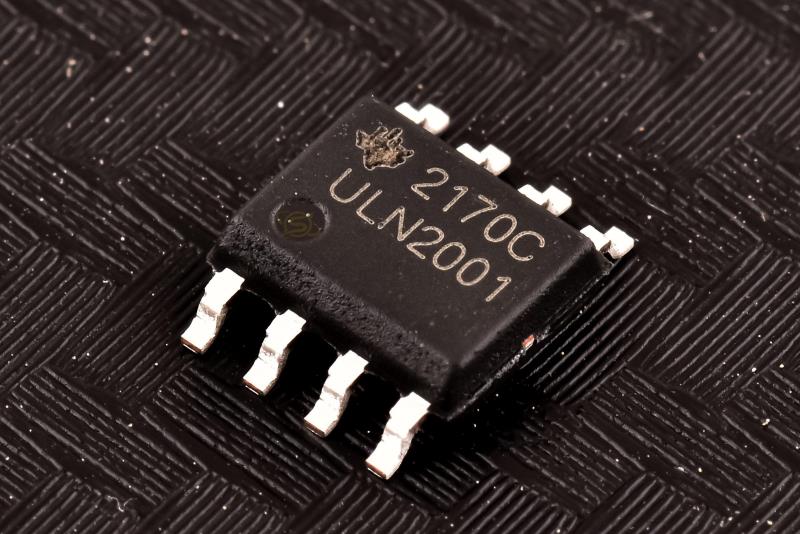

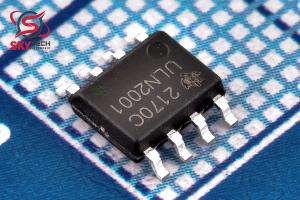

ULN2001D
HIGH-VOLTAGE HIGH-CURRENT DARLINGTON TRANSISTOR ARRAY
کیفیت: Not original(copy) پکیج: SOIC-8
قیمت تک فروشی 96,579 ریال
قیمت عمده 87,149 ریال (10 به بالا)
قیمت ویژه 86,206 ریال (100 به بالا)
قیمت فوق العاده85,734 ریال (1000 به بالا)
 قیمت تک فروشی 0.089 تتر با تخفیف
0.30.250.240.24
|
|
|
|
|
| نوع ترانزيستور |
DARLINGTON TRANSISTOR |
|
|
|
|
|
| حداکثر دماي کاري |
150 سانتيگراد |
|
| حداقل دماي کاري |
-65 سانتيگراد |
|
توضیحات
ULN2001A/ULN2001D آرايه هاي لوله دارلينگتون با ولتاژ مقاومت بالا و جريان بالا به صورت يکپارچه يکپارچه هستند و مدار شامل سه مدار محرک لوله دارلينگتون مستقل است. ديود چرخ آزاد در داخل مدار طراحي شده است که مي تواند براي هدايت بارهاي القايي مانند رله ها و موتورهاي پله اي استفاده شود.
يک کلکتور دارلينگتون مي تواند جريان 500 ميلي آمپر را توليد کند. موازي کردن دارلينگتون ها امکان جريان خروجي بالاتري را فراهم مي کند. اين مدار مي تواند به طور گسترده در درايور رله، رانندگي روشنايي، درايور نمايشگر (LED)، راندن موتور پله اي و بافر منطقي استفاده شود.
هر لوله دارلينگتون ULN2001A/ULN2001D به صورت سري با يک مقاومت پايه 2.7K متصل مي شود که مي تواند مستقيماً به مدارهاي TTL/CMOS با ولتاژ کاري 5 ولت متصل شود و مي تواند مستقيماً داده هايي را پردازش کند که در ابتدا به بافرهاي منطقي استاندارد نياز داشتند.
علاوه بر اين، هر مرحله ورودي لوله دارلينگتون ULN2001D با يک مقاومت 4K به سمت زمين طراحي شده است که مي تواند از عملکرد نادرست بار ناشي از وضعيت نامشخص ميکروکامپيوتر تک تراشه جلوگيري کند. ULN2001A پين سازگار با ULN2001D است، تنها تفاوت اين است که ULN2001A يک مقاومت کششي 4K داخلي ندارد.
Description
ULN2001A/ULN2001D Darlington tube arrays are integrated with high-voltage and high-current Darlington tubes, and the circuit consists of three independent Darlington tube driver circuits. The free-wheeling diode is designed inside the circuit, which can be used to drive inductive loads such as relays and stepper motors.
A Darlington collector can produce a current of 500 mA. Paralleling Darlingtons allows for higher output current. This circuit can be widely used in relay drivers, lighting drivers, display (LED) drivers, stepper motor drivers, and logic buffers.
Each ULN2001A/ULN2001D Darlington tube is connected in series with a 2.7K base resistor, which can be directly connected to TTL/CMOS circuits with a working voltage of 5 V, and can directly process data that previously required standard logic buffers.
In addition, each input stage of the ULN2001D Darlington tube is designed with a 4K resistor to ground, which can prevent the load from operating incorrectly due to the uncertain state of the single-chip microcomputer. The ULN2001A is pin compatible with the ULN2001D, the only difference is that the ULN2001A does not have a built-in 4K pull-up resistor.
|
