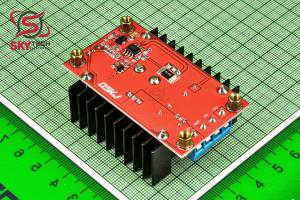

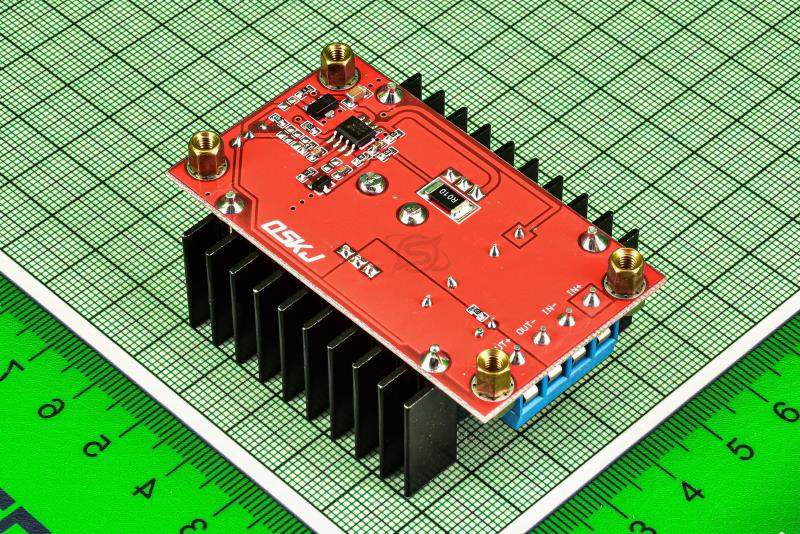

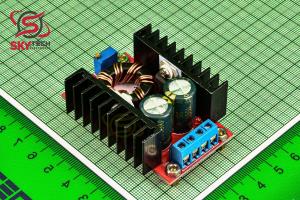

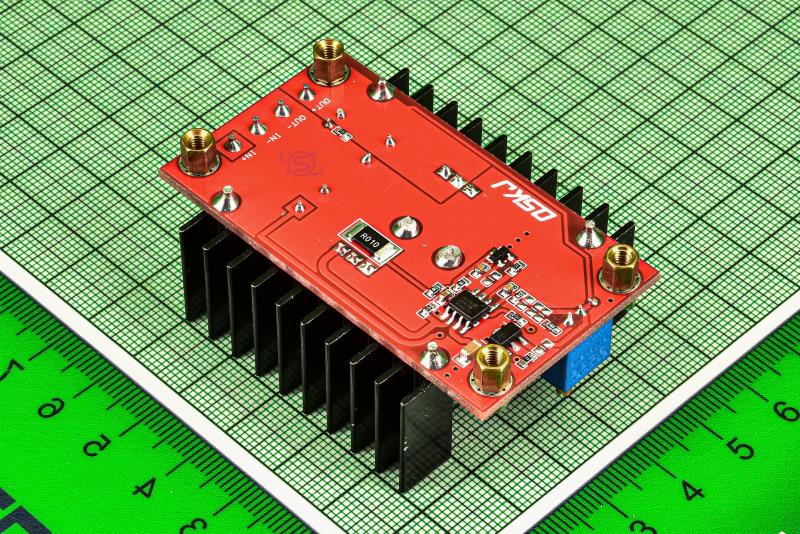

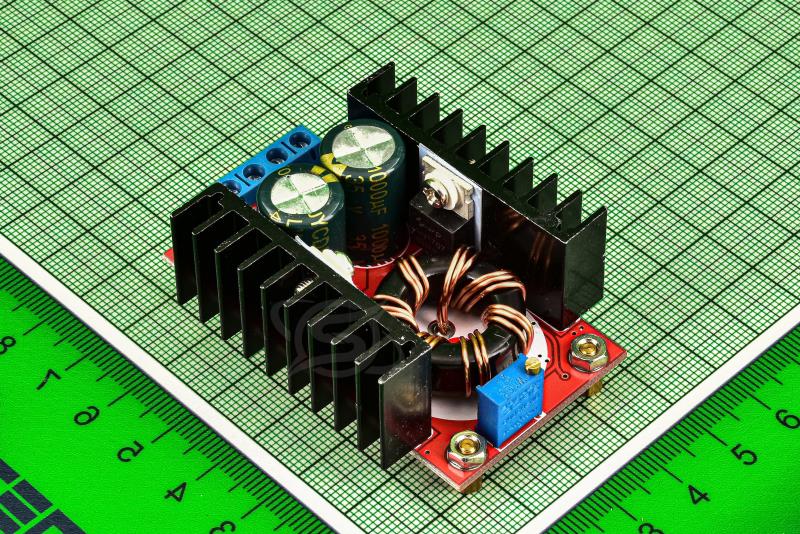

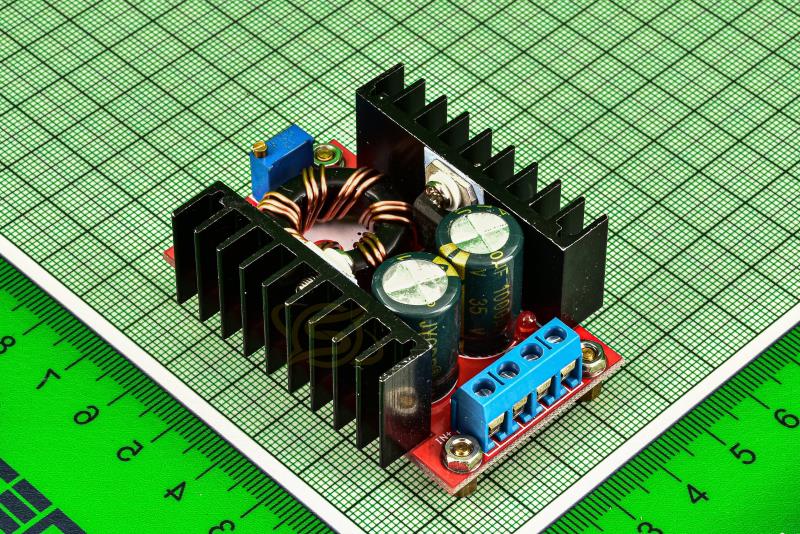

ماژول افزاینده ی ولتاژ
150W DC-DC BOOSTER (10-32V TO 12-35V)
step-up DC-DC converter (10-32V to 12-35V) 10A
کیفیت: ORIGINAL(distributor) پکیج: MODULE
قیمت تک فروشی 2,732,154 ریال
قیمت عمده 2,485,723 ریال (10 به بالا)
قیمت ویژه 2,466,009 ریال (100 به بالا)
قیمت فوق العاده2,456,152 ریال (1000 به بالا)
 قیمت تک فروشی 3.878 تتر با تخفیف
9.87.847.687.6
|
توضیحات
پکيج استپ آپ مبدل تقويتي 150 واتي DC-DC 10-32 ولت به 12-35 ولت شامل ماژول تقويت قدرت 150 وات است. اين ماژول به شما امکان مي دهد ولتاژ ورودي را تا 10 ولت افزايش دهيد و خروجي را روي 12-35 ولت تنظيم کنيد. ولتاژ خروجي بيشتر از ولتاژ ورودي خواهد بود. طراحي مبدل تقويت کننده بر اساس تراشه کنترل کننده PWM حالت فعلي UC3844 تگزاس اينسترومنت است.
پارامترهاي ماژول:
ويژگي هاي ماژول: ماژول پله آپ (BOOST)
ولتاژ ورودي: 10-32 ولت
ولتاژ خروجي: (1) به طور مداوم قابل تنظيم (12-35V)
(2) خروجي ثابت (بين 12-35 ولت انتخاب کنيد)
جريان خروجي: 10 آمپر (MAX)
جريان ورودي: 16 آمپر (MAX) (لطفا اتلاف گرما را از 10 آمپر افزايش دهيد، )
قدرت خروجي: خنک کننده طبيعي 100 وات (MAX)، افزايش اتلاف گرما 150 وات (MAX) استفاده از توان واقعي هنگام تصميم گيري در مورد وضعيت واقعي، لطفاً فن هاي بيشتري اضافه کنيد، لطفاً مطمئن شويد که دماي سينک حرارتي از 80 درجه تجاوز نمي کند.
لپ‌تاپ‌هاي دو هسته‌اي 65 وات 90 واتي آسان راندن را شامل مي‌شوند
دماي ماژول با استفاده از لپ تاپ با باتري معمولي 19 ولت 3.42 آمپري 12 ولت حدود 45 درجه
راندمان تبديل: 94% (خروجي 16 ولت ورودي 19 ولت 2.5 آمپر هنگام اندازه گيري) (فقط براي مرجع)
ريپل خروجي: 2% (MAX) 20M پهناي باند
دماي کارکرد: درجه صنعتي (40- تا 80+) (دماي محيط بيش از 40 درجه، مصرف انرژي کمتر يا اضافه کردن فن)
جريان بار: 25 ميلي آمپر معمولي
تنظيم بار: ± 0.5درصد
تنظيم ولتاژ: ± 0.5 درصد
سرعت پاسخ ديناميکي: 5% 200uS
حفاظت از اتصال کوتاه: هيچ (لطفا فيوز نصب يا مدار محافظ را وارد کنيد)
حفاظت از قطب معکوس ورودي: خير، خريدار مي تواند ديود سري را وارد کند.
ابعاد : 65 (L ) * 47 ( W ) * 23.5 (H) mm (بدون احتساب ستون ها)
Description
The 150W Boost Converter DC-DC 10-32V to 12-35V Step Up package include power Boost Module 150W. This module allows you to step up an input voltage as low as 10V and set the output to 12V-35V. The output voltage will be higher than the input voltage. The boost converter design is based on popular Texas Instrument’s UC3844 current mode PWM controller chip.
Module parameters:
Module Properties: step-up module (BOOST)
Input voltage :10-32V
Output voltage: ( 1 ) continuously adjustable (12-35V)
( 2 ) fixed output ( choose between 12-35V)
Output Current : 10A (MAX)
Input Current : 16A (MAX) ( Please enhance heat dissipation than 10A , )
Output power : natural cooling 100W (MAX), enhance heat dissipation 150W (MAX) the actual power use when deciding whether the actual situation , please add more fans, please be sure that the heat sink temperature does not exceed 80 degrees.
Easy to drive 65W 90W dual-core laptops include
Module temperature using a laptop with ordinary 19V 3.42A 12V battery about 45 degrees
Conversion efficiency : 94% ( input 16V output 19V 2.5A when measured ) ( for reference only )
Output Ripple : 2% (MAX) 20M -bandwidth
Operating temperature : Industrial grade (-40 to +80 ) ( ambient temperature exceeds 40 degrees , lower power use , or add a fan )
Load Current : 25mA typical
Load regulation : ± 0.5%
Voltage regulation : ± 0.5%
Dynamic response speed : 5% 200uS
Short Circuit Protection : None ( Please enter install fuse or protective circuit )
Input Reverse Polarity Protection: No , the buyer can enter the series diode.
Dimensions : 65 (L ) * 47 ( W ) * 23.5 ( H) mm ( excluding pillars )
|
| | موضوع | نوع فایل | |
| 150W DC-DC Booster (10-32V to 12-35V) ديتاشيت | PDF |
دانلود فایل
|
