توضیحات
Am29F200B يک حافظه فلش 2 مگابيت و 5.0 ولتي است که به صورت 262144 بايت يا 131072 کلمه سازماندهي شده است. 8 بيت داده در DQ0-DQ7 ظاهر مي شود. 16 بيت در DQ0–DQ15. Am29F200B در بسته هاي 44 پين SO و 48 پين TSOP ارائه مي شود. اين دستگاه به شکل شناخته شده خوب (KGD) نيز موجود است. براي اطلاعات بيشتر به شماره نشريه 21257 مراجعه کنيد. اين دستگاه براي برنامه ريزي در سيستم با منبع تغذيه استاندارد 5.0 ولت VCC سيستم طراحي شده است. يک VPP 12.0 ولتي براي عمليات برنامه ريزي يا پاک کردن مورد نياز نيست. اين دستگاه همچنين در برنامه نويس هاي استاندارد EPROM قابل برنامه ريزي مجدد است. اين دستگاه با استفاده از فناوري فرآيند 0.32 ميکرومتر AMD توليد شده است و تمام ويژگي ها و مزاياي Am29F200A را ارائه مي دهد که با استفاده از فناوري فرآيند 0.5 ميکرومتر توليد شده است. دستگاه استاندارد زمان هاي دسترسي 45، 50، 55، 70، 90 و 120 ns را ارائه مي دهد که امکان عملکرد ريزپردازنده هاي پرسرعت را بدون حالت انتظار فراهم مي کند. براي از بين بردن مشاجره اتوبوس، دستگاه داراي کنترل‌هاي تراشه فعال (CE#)، نوشتن فعال (WE#) و فعال کردن خروجي (OE#) است.
Description

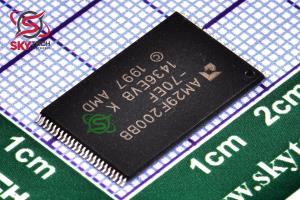

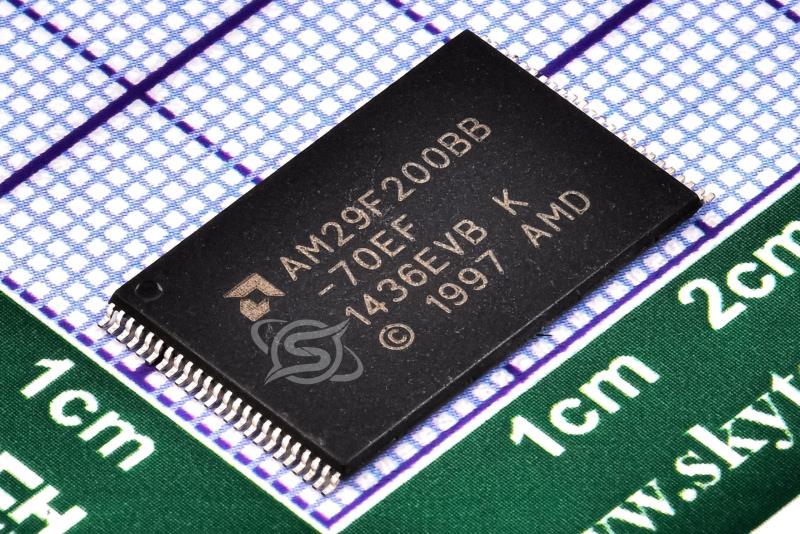

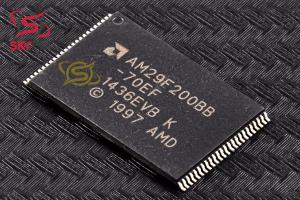

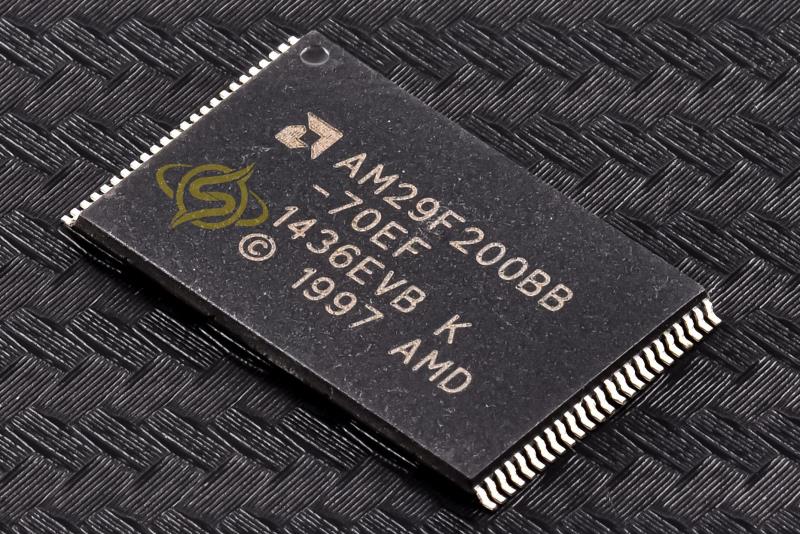

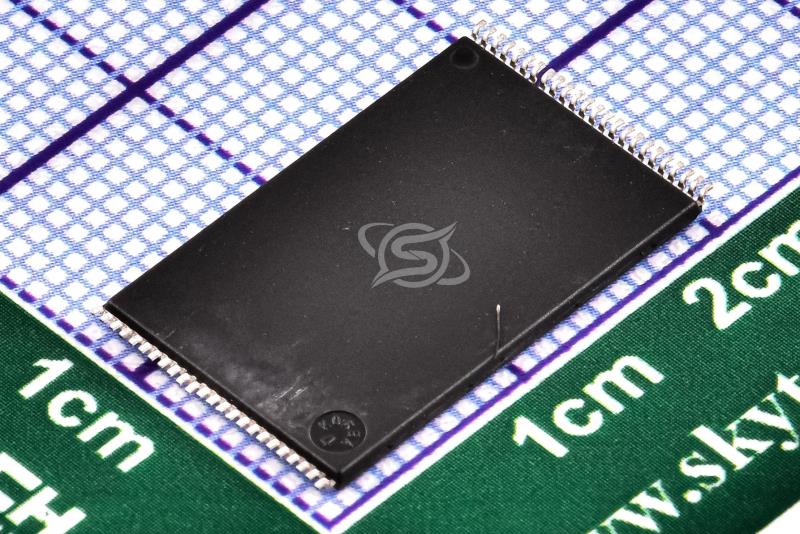

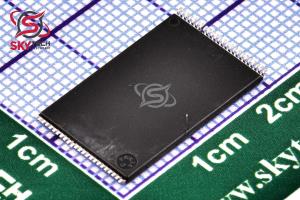

The Am29F200B is a 2 Mbit, 5.0 Volt-only Flash memory organized as 262,144 bytes or 131,072 words. The 8 bits of data appear on DQ0–DQ7; the 16 bits on DQ0–DQ15. The Am29F200B is offered in 44-pin SO and 48-pin TSOP packages. The device is also available in Known Good Die (KGD) form. For more information, refer to publication number 21257. This device is designed to be programmed in-system with the standard system 5.0 volt VCC supply. A 12.0 volt VPP is not required for program or erase operations. The device can also be reprogrammed in standard EPROM programmers. This device is manufactured using AMD’s 0.32 µm process technology, and offers all the features and benefits of the Am29F200A, which was manufactured using 0.5 µm process technology. The standard device offers access times of 45, 50, 55, 70, 90, and 120 ns, allowing operation of high-speed microprocessors without wait states. To eliminate bus contention the device has separate chip enable (CE#), write enable (WE#) and output enable (OE#) controls
|
