تراشه سوئیچینگ

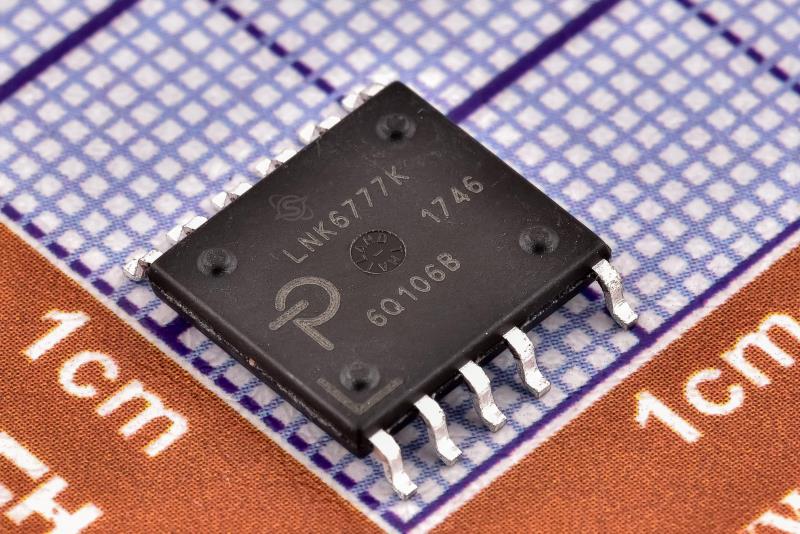

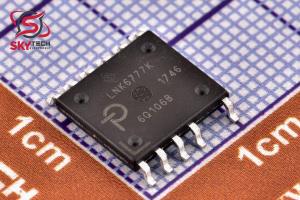

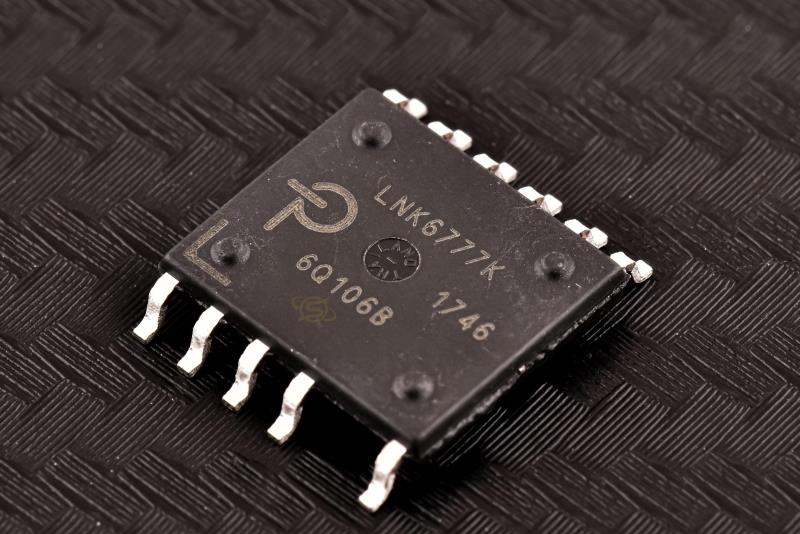

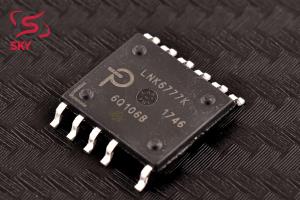

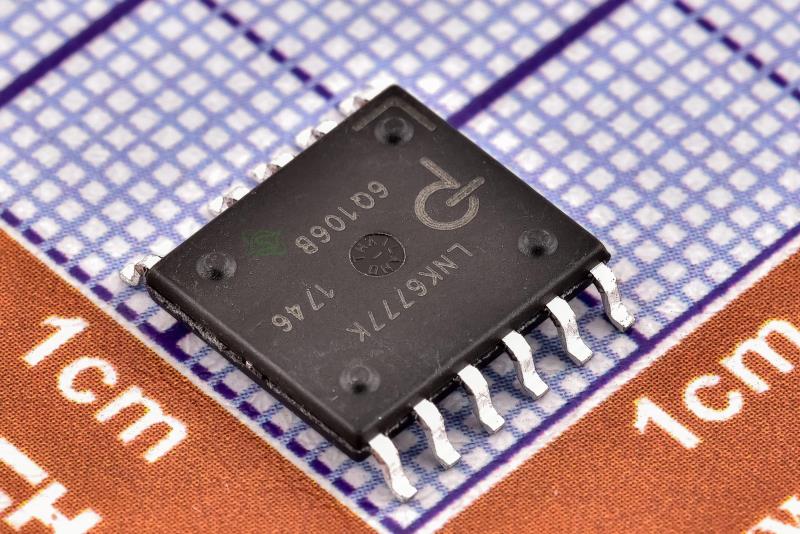

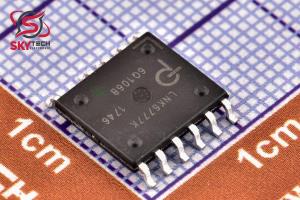

LNK6777K-TL
Energy Efficient, High-Power Off-Line Switcher with Accurate Primary-Side Regulation (PSR)

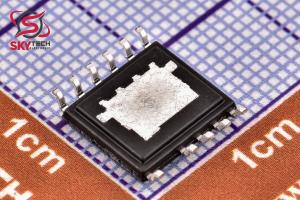

کیفیت: ORIGINAL(distributor) پکیج: eSOP-12B (K Package)
قیمت تک فروشی 916,455 ریال
قیمت عمده 838,502 ریال (10 به بالا)
قیمت ویژه 822,132 ریال (100 به بالا)
قیمت فوق العاده813,947 ریال (1000 به بالا)
 قیمت تک فروشی 0.864 تتر با تخفیف
4.554.164.074.03
|
|
|
| پکيج |
eSOP-12B (K Package) |
|
| نوع محصول |
Off-Line Switcher |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
| شرکت توليد کننده |
Power Integrations |
|
| حداقل ولتاژ قابل اعمال |
85 ولت |
|
| حداکثر ولتاژ قابل اعمال |
265 ولت |
|
توضیحات
يک دستگاه LinkSwitch™-HP به طور يکپارچه يک کنترلر و ماسفت با ولتاژ بالا را در يک بسته ادغام مي کند. داراي يک طرح کنترل آنالوگ جديد توسعه يافته است که حالت هدايت پيوسته (CCM)، منبع تغذيه با تنظيم جانبي اوليه (PSR) را تا 90 وات بدون محدوديت کارايي DCM يا نويز شنيداري امکان پذير مي کند.
از يک طرح کنترل PWM حالت پيک جريان پيشرفته با عملکرد چند حالته استفاده مي کند. موتور کنترل چند حالته از ولتاژ سيگنال خروجي تقويت کننده خطا در پين COMPENSATION براي تنظيم حداکثر جريان کار و فرکانس سوئيچينگ براي حفظ ولتاژ خروجي در تنظيم استفاده مي کند.
براي ولتاژهاي پين COMPENSATION کمتر از VC(MCM) (نوع 1.25 ولت) دستگاه وارد مدولاسيون چند سيکلي (MCM) با حداکثر جريان ثابت 25 درصد از حد جريان برنامه ريزي شده مي شود. چندين پيشرفت نوآورانه به کنترل حالت اوج جريان اضافه شده است تا امکان عملکرد CCM تنظيم شده در سمت اوليه بدون بي ثباتي را فراهم کند. اين دستگاه کمتر از 30 مگاوات برق ورودي را بدون بار در خط بالا (خانواده هاي LNK67xx) تامين مي کند.
Description
A LinkSwitch™-HP device monolithically integrates a controller and high-voltage power MOSFET into one package. It has a newly developed analogue control scheme, which enables continuous conduction mode (CCM), primary side regulated (PSR) power supplies up to 90 W without the efficiency limitation of DCM or audible noise.
It uses an enhanced peak current mode PWM control scheme with multi-mode operation. The multi-mode control engine uses the error amplifier output signal voltage at the COMPENSATION pin to set the operating peak current and switching frequency to maintain the output voltage in regulation.
For COMPENSATION pin voltages lower than VC(MCM) (typ. 1.25 V) the device enters multi-cycle modulation (MCM) with a fixed peak current of 25% of the programmed current limit. Several innovative improvements have been added to the peak current mode control to allow primary side regulated CCM operation with no instability. The device meets less than 30 mW input power with no-load at high-line (LNK67xx families).
|
