مبدل دیجیتال 12 بیتی

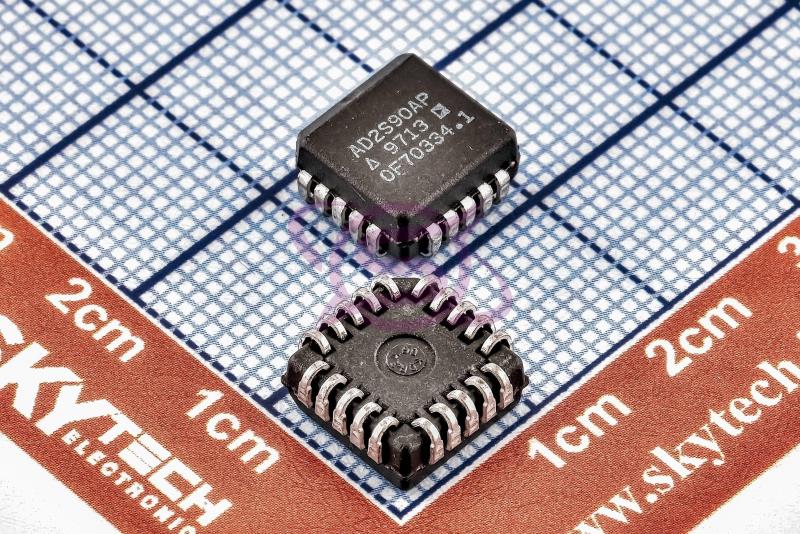

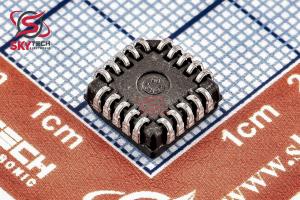

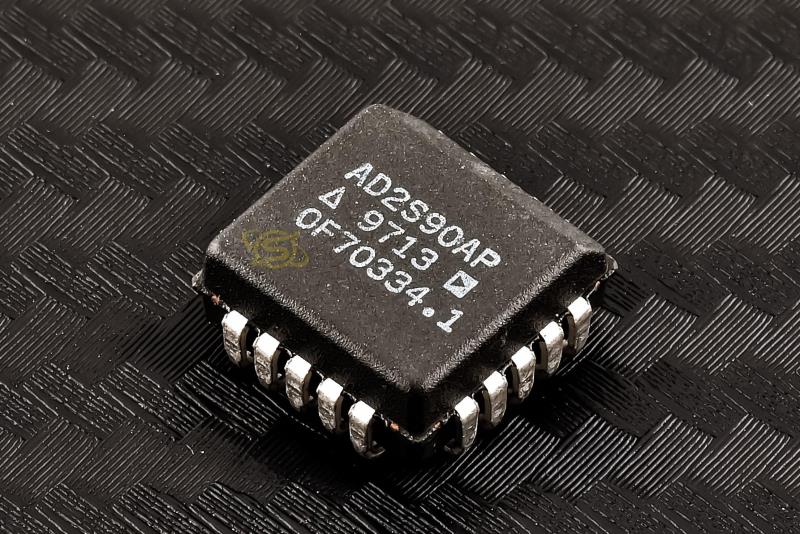

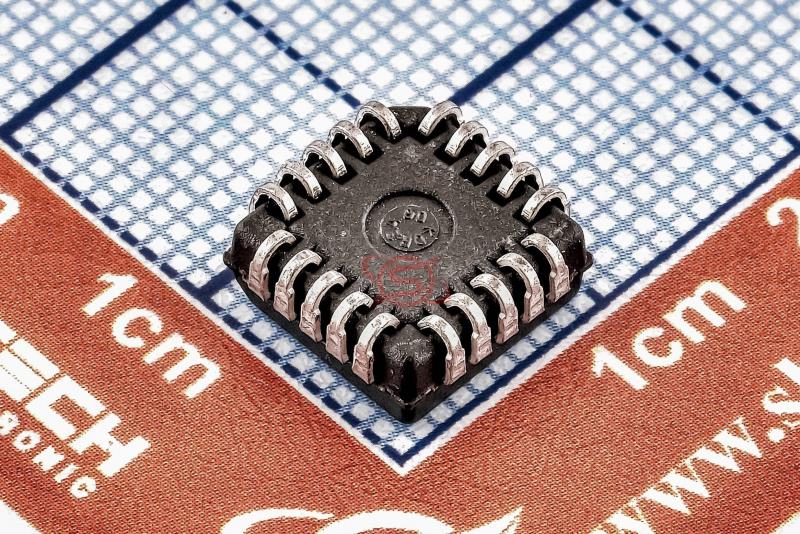

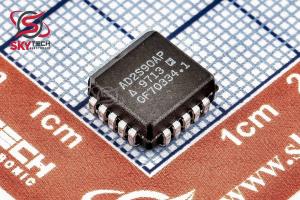

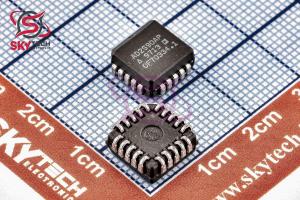

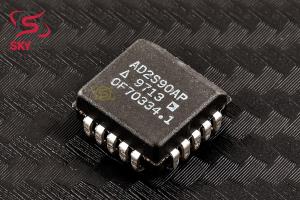

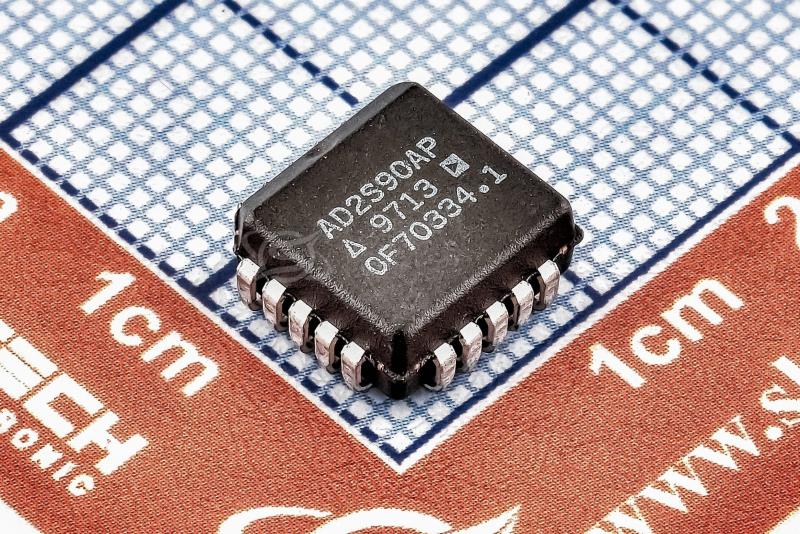

AD2S90AP
Low Cost, Complete 12-Bit Resolver-to-Digital Converter
کیفیت: ORIGINAL(distributor) پکیج: PLCC-20
قیمت تک فروشی 6,309,068 ریال
قیمت عمده 5,683,561 ریال (10 به بالا)
قیمت ویژه 5,570,970 ریال (100 به بالا)
قیمت فوق العاده5,514,674 ریال (1000 به بالا)
 قیمت تک فروشی 8.719 تتر با تخفیف
49.544.5543.6643.21
|
توضیحات
AD2S90 يک مبدل رديابي رزولوشن 12 بيتي کامل به ديجيتال است. هيچ قطعه خارجي براي کار با دستگاه مورد نياز نيست. مبدل سيگنال هاي ورودي 2 ولت بر ثانيه ± 10% را در محدوده 3 کيلوهرتز تا 20 کيلوهرتز در ورودي هاي SIN، COS و REF مي پذيرد. يک حلقه سروو نوع II براي رديابي ورودي ها و تبديل اطلاعات SIN و COS ورودي به يک نمايش ديجيتالي از زاويه ورودي استفاده مي شود. پهناي باند مبدل در داخل 1 کيلوهرتز در محدوده تلرانس دستگاه تنظيم شده است. حداکثر نرخ رديابي تضميني 500 دور در ثانيه است. اطلاعات خروجي موقعيت زاويه اي به دو صورت باينري سريال مطلق و A quad B افزايشي موجود است. خروجي باينري سريال مطلق 12 بيتي است (1 در 4096). هنگامي که Chip Select CS منطقي HI باشد، پين خروجي داده امپدانس بالايي دارد. اين امکان اتصال چندين مبدل به يک گذرگاه مشترک را فراهم مي کند.
Description
The AD2S90 is a complete 12-bit resolution tracking resolver?to-digital converter. No external components are required to operate the device. The converter accepts 2 V rms ± 10% input signals in the range 3 kHz–20 kHz on the SIN, COS and REF inputs. A Type II servo loop is employed to track the inputs and convert the input SIN and COS information into a digital representation of the input angle. The bandwidth of the converter is set internally at 1 kHz within the tolerances of the device. The guaranteed maximum tracking rate is 500 rps. Angular position output information is available in two forms, absolute serial binary and incremental A quad B. The absolute serial binary output is 12-bit (1 in 4096). The data output pin is high impedance when Chip Select CS is logic HI. This allows the connection of multiple converters onto a common bus.
|
