توضیحات

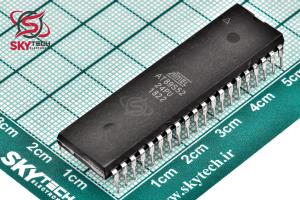

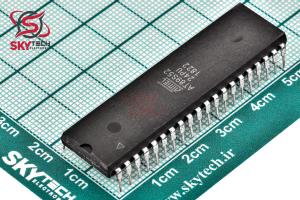

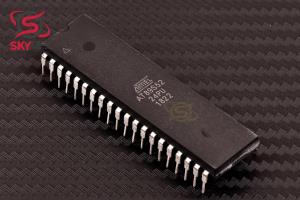

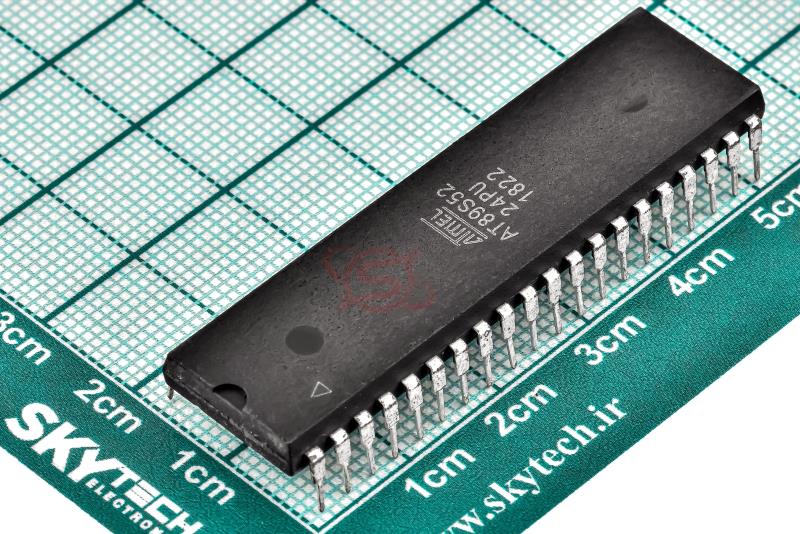

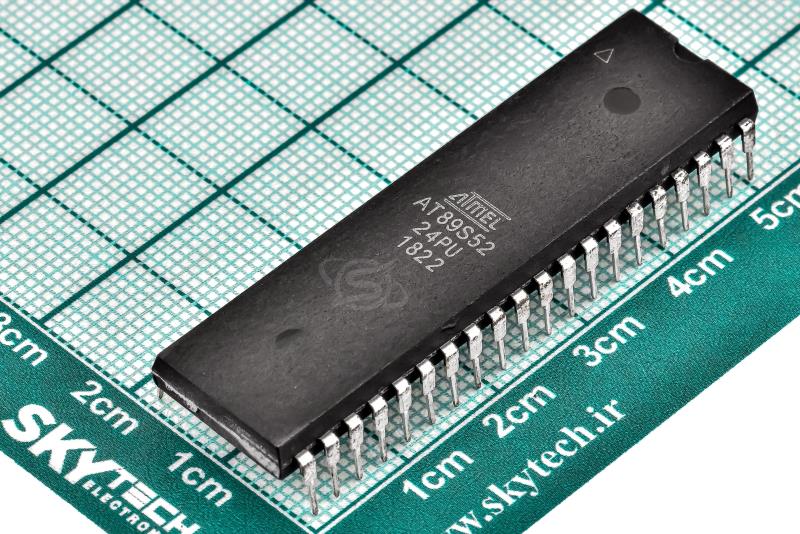

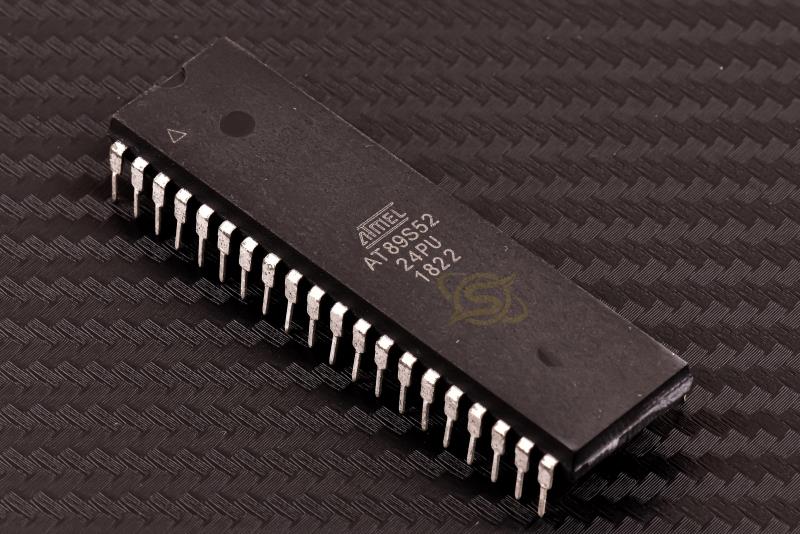

AT89S52 يک ميکروکنترلر 8 بيتي CMOS کم مصرف و با کارايي بالا با 8K بايت حافظه فلش قابل برنامه ريزي در سيستم است. اين دستگاه با استفاده از فناوري حافظه غيرفرار با چگالي بالا Atmel ساخته شده و با مجموعه دستورالعمل استاندارد 80C51 و پين اوت سازگار است.
فلش روي تراشه اجازه مي دهد تا حافظه برنامه در سيستم يا توسط يک برنامه نويس حافظه غيرفرار معمولي دوباره برنامه ريزي شود. Atmel AT89S52 با ترکيب يک CPU همه کاره 8 بيتي با فلش قابل برنامه ريزي درون سيستم بر روي يک تراشه يکپارچه، يک ميکروکنترلر قدرتمند است که راه حلي بسيار انعطاف پذير و مقرون به صرفه براي بسياري از برنامه هاي کنترل تعبيه شده ارائه مي دهد.
AT89S52 ويژگي هاي استاندارد زير را ارائه مي دهد: 8K بايت فلش، 256 بايت رم، 32 خط ورودي/خروجي، تايمر Watchdog، دو نشانگر داده، سه تايمر/ شمارنده 16 بيتي، معماري وقفه دو سطحي شش برداري، يک پورت سريال کامل دوبلکس، نوسانگر روي تراشه و مدار ساعت. علاوه بر اين، AT89S52 با منطق ايستا براي کارکرد تا فرکانس صفر طراحي شده است و از دو حالت ذخيره انرژي قابل انتخاب نرم افزار پشتيباني مي کند.
حالت آماده به کار CPU را متوقف مي کند در حالي که به رم، تايمر/ شمارنده، پورت سريال و سيستم وقفه اجازه مي دهد به کار خود ادامه دهند. حالت Power-down محتويات RAM را ذخيره مي کند اما نوسانگر را مسدود مي کند و تمام عملکردهاي تراشه ديگر را تا وقفه بعدي يا بازنشاني سخت افزاري غيرفعال مي کند.
Description
The AT89S52 is a low-power, high-performance CMOS 8-bit microcontroller with 8K bytes of in-system programmable Flash memory. The device is manufactured using Atmel’s high-density nonvolatile memory technology and is compatible with the industry-standard 80C51 instruction set and pinout.
The on-chip Flash allows the program memory to be reprogrammed in-system or by a conventional nonvolatile memory programmer. By combining a versatile 8-bit CPU with in-system programmable Flash on a monolithic chip, the Atmel AT89S52 is a powerful microcontroller which provides a highly-flexible and cost-effective solution to many embedded control applications.
The AT89S52 provides the following standard features: 8K bytes of Flash, 256 bytes of RAM, 32 I/O lines, Watchdog timer, two data pointers, three 16-bit timer/counters, a six-vector two-level interrupt architecture, a full duplex serial port, on-chip oscillator, and clock circuitry. In addition, the AT89S52 is designed with static logic for operation down to zero frequency and supports two software selectable power saving modes.
The Idle Mode stops the CPU while allowing the RAM, timer/counters, serial port, and interrupt system to continue functioning. The Power-down mode saves the RAM contents but freezes the oscillator, disabling all other chip functions until the next interrupt or hardware reset.
|
