حسگر اثر هال

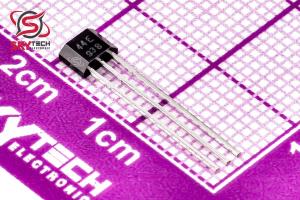

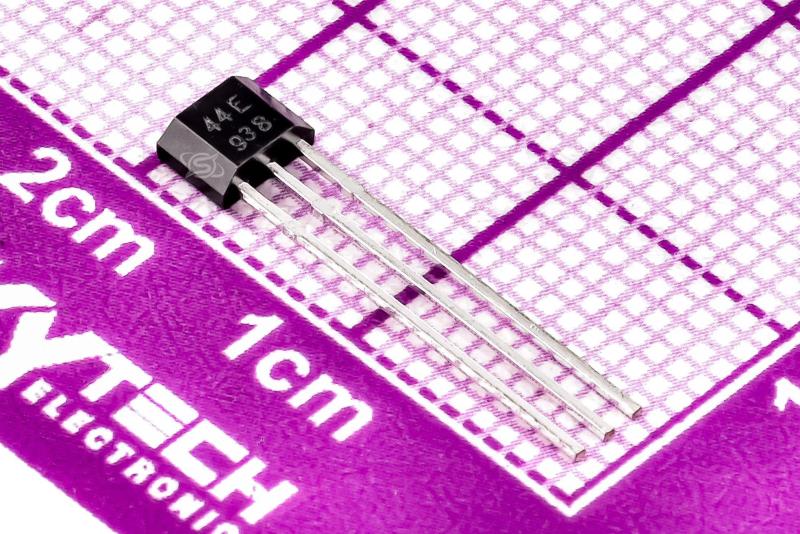

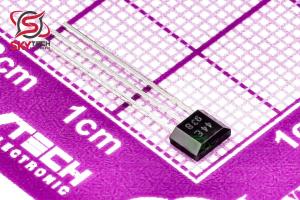

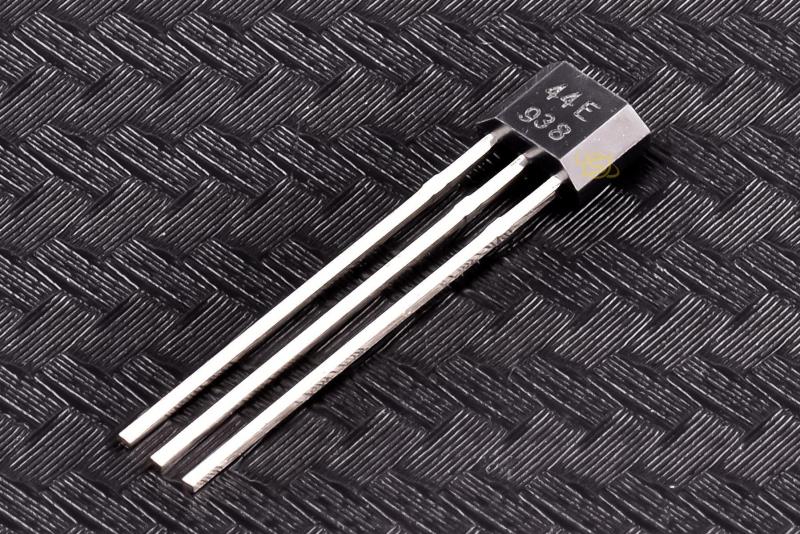

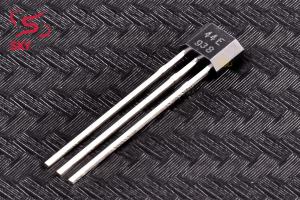

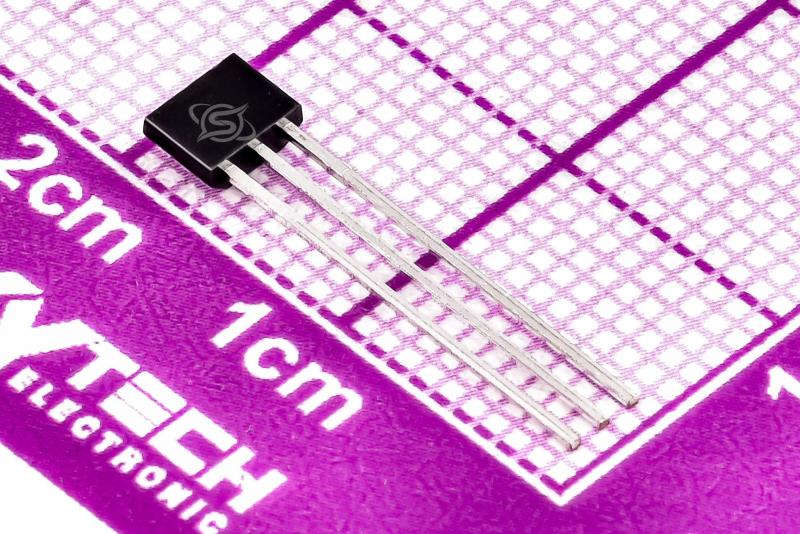

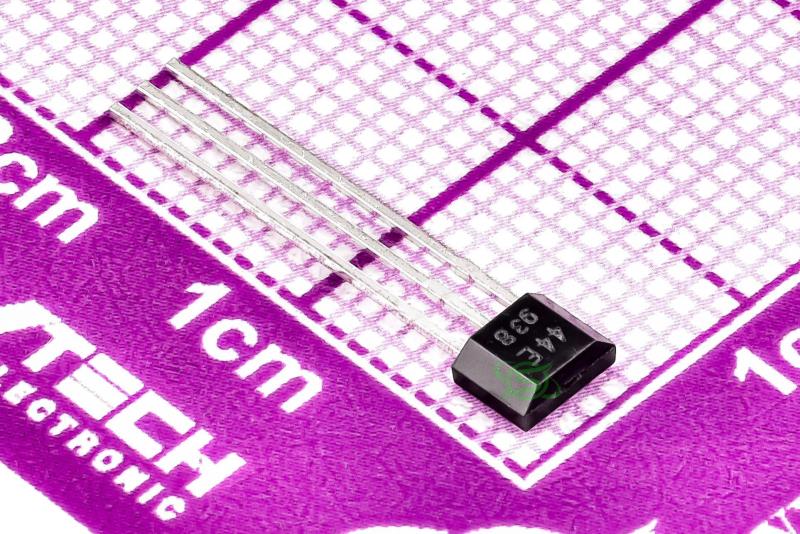

A3144E
Sensitive Hall Effect Switches for High-Temperature Operation
کیفیت: ORIGINAL(distributor) پکیج: TO-92U
قیمت تک فروشی 103,011 ریال
قیمت عمده 90,438 ریال (10 به بالا)
قیمت ویژه 88,929 ریال (100 به بالا)
قیمت فوق العاده88,175 ریال (1000 به بالا)
 قیمت تک فروشی 0.146 تتر با تخفیف
0.70.60.590.58
|
توضیحات
مشخصات مغناطيسي محکم تر، طراحي شده براي عملکرد مداوم در دماي طولاني تا +150 درجه سانتيگراد، و با تغييرات دما و ولتاژ تغذيه پايدارتر است. مشخصه سوئيچينگ تک قطبي اين دستگاه ها را براي استفاده با آهنرباي ميله اي ساده ايده آل مي کند.
چهار دستگاه اصلي (3141، 3142، 3143 و 3144) به جز نقاط سوئيچ مغناطيسي يکسان هستند. هر دستگاه شامل يک تنظيم کننده ولتاژ براي کار با ولتاژهاي تغذيه 4.5 تا 24 ولت، ديود محافظ باتري معکوس، ژنراتور هال ولتاژ درجه دوم، مدار جبران دما، تقويت کننده سيگنال کوچک، اشميت تريگر و خروجي جمع کننده باز براي فرورفتن تا 25 ميلي آمپر است. .
با خروجي مناسب، مي توان آنها را با مدارهاي منطقي دوقطبي يا CMOS استفاده کرد. A3141- و A3142- جايگزين هاي بهبود يافته اي براي UGN/UGS3140- هستند. A3144- جايگزين بهبود يافته براي UGN/UGS3120- است.
اولين کاراکتر پسوند شماره قطعه محدوده دماي عملکرد دستگاه را تعيين مي کند. پسوند "E-" براي محدوده دمايي خودرو و صنعتي از -40 درجه سانتيگراد تا +85 درجه سانتيگراد است. پسوند "L-" براي محدوده دماي خودرو و نظامي از -40 درجه سانتيگراد تا +150 درجه سانتيگراد است.
Description
tighter magnetic specifications, designed to operate continuously over extended temperatures to +150°C, and are more stable with both temperature and supply voltage changes. The unipolar switching characteristic makes these devices ideal for use with a simple bar or rod magnet.
The four basic devices (3141, 3142, 3143, and 3144) are identical except for magnetic switch points. Each device includes a voltage regulator for operation with supply voltages of 4.5 to 24 volts, reverse battery protection diode, quadratic Hall-voltage generator, temperature compensation circuitry, smallsignal amplifier, Schmitt trigger, and an open-collector output to sink up to 25 mA.
With suitable output pull up, they can be used with bipolar or CMOS logic circuits. The A3141- and A3142- are improved replacements for the UGN/UGS3140-; the A3144- is the improved replacement for the UGN/UGS3120-.
The first character of the part number suffix determines the device operating temperature range. Suffix ‘E-’ is for the automotive and industrial temperature range of -40°C to +85°C. Suffix ‘L-’ is for the automotive and military temperature range of -40°C to +150°C.
|
