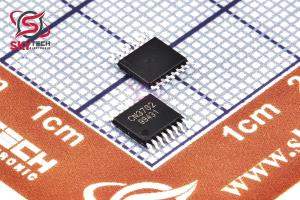

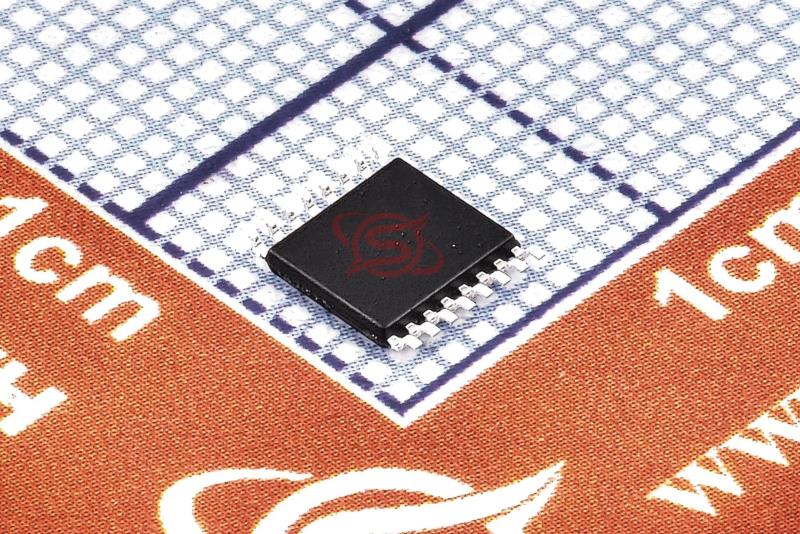

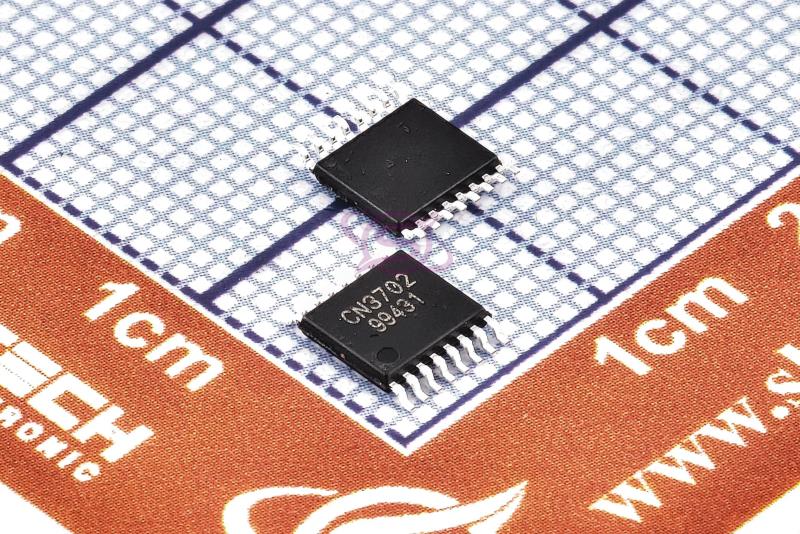

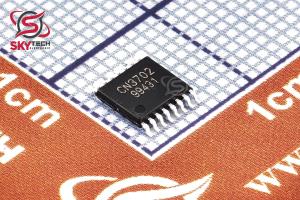

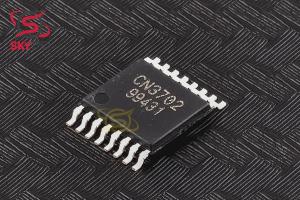

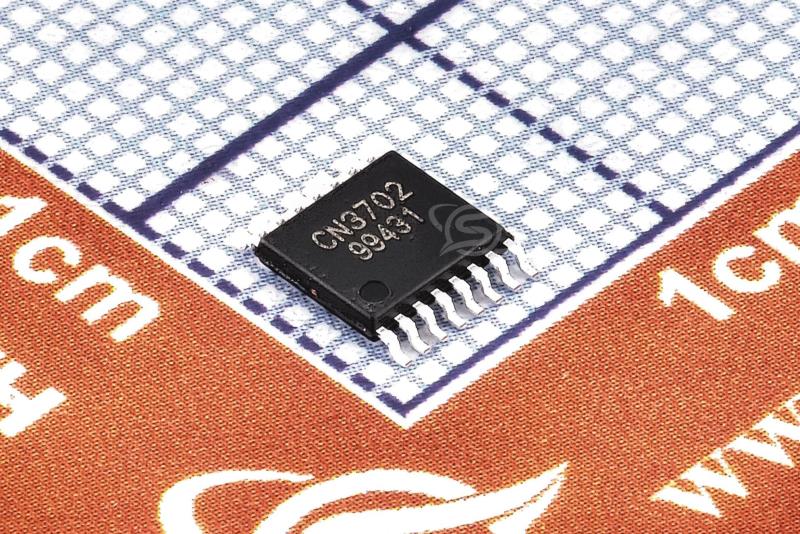

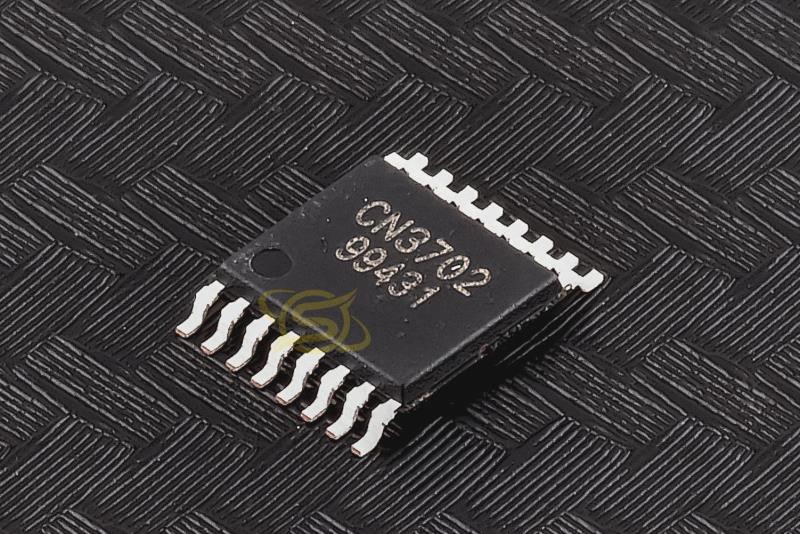

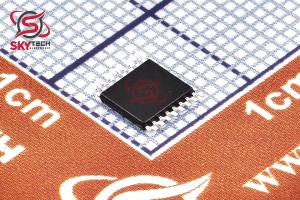

تراشه شارژر باتری

CN3702

5A Dual-Cell Li-Ion Battery Charge Management IC

کیفیت: ORIGINAL(distributor)       پکیج: TSSOP-16

قیمت تک فروشی  345,542  ریال

قیمت عمده  329,540  ریال (10 به بالا)

قیمت ویژه  323,139  ریال (100 به بالا)

قیمت فوق العاده319,939  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.355  تتر با تخفیف

1.891.81.761.75


تعداد موجودی در انبار : 22 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج TSSOP-16
نوع محصول Battery Charge Management IC
حداکثر دماي کاري +85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 28     ولت
شرکت توليد کننده CONSONANCE



توضیحات

CN3702 يک کنترلر شارژر باتري ليتيوم يوني با حالت سوئيچ PWM براي باتري 2 سلولي ليتيوم يوني در يک بسته کوچک با استفاده از اجزاي خارجي کمي است. CN3702 به طور ويژه براي شارژ باتري هاي ليتيوم يوني با جريان ثابت و حالت ولتاژ ثابت طراحي شده است. در حالت ولتاژ ثابت، ولتاژ تنظيم روي 8.4 ولت با دقت 1% ± ثابت مي شود. جريان شارژ ثابت با يک مقاومت حسي قابل برنامه ريزي است. باتري‌هايي که عميقاً دشارژ مي‌شوند به طور خودکار با 15 درصد جريان شارژ ثابت برنامه‌ريزي‌شده شارژ مي‌شوند تا زماني که ولتاژ سلول از 2.8 ولت در سلول تجاوز کند. چرخه شارژ زماني که جريان شارژ به سطحي که توسط يک مقاومت روي تراشه و يک مقاومت خارجي تنظيم شده است کاهش يابد، پايان مي‌يابد و اگر ولتاژ باتري به زير 4 ولت بر سلول کاهش يابد، چرخه شارژ جديد به طور خودکار مجدداً راه اندازي مي‌شود. هنگامي که ولتاژ ورودي کمتر از ولتاژ باتري باشد، CN3702 به طور خودکار وارد حالت خواب مي شود. ساير ويژگي ها عبارتند از قفل کم ولتاژ، نظارت بر دماي باتري و نشان دادن وضعيت، و غيره.



Description

The CN3702 is a PWM switch-mode lithium ion battery charger controller for 2 cell li-ion battery in a small package using few external components. The CN3702 is specially designed for charging lithium ion batteries with constant current and constant voltage mode. In constant voltage mode, the regulation voltage is fixed at 8.4V with ±1% accuracy. The constant charging current is programmable with a single sense resistor. Deeply discharged batteries are automatically trickle charged at 15% of the programmed constant charging current until the cell voltage exceeds 2.8V/cell. The charge cycle is terminated once the charging current drops to a level set by an on-chip resistor and an external resistor, and a new charge cycle automatically restarts if the battery voltage falls below 4V/cell. CN3702 will automatically enter sleep mode when input voltage is lower than battery voltage. Other features include undervoltage lockout, battery temperature monitoring and status indication, etc. CN3702 is available in a space-saving 16-pin TSSOP package.
