تراشه شبه تشدید

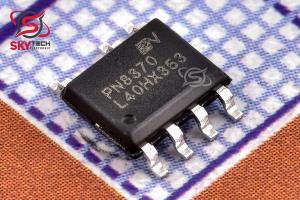

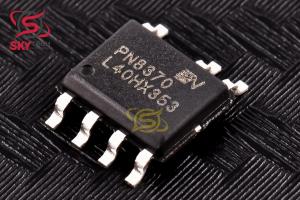

PN8370SSC-R1
Low Standby-Power Quasi-Resonant Primary-Side Converter
کیفیت: ORIGINAL(distributor) پکیج: SOP-7
قیمت تک فروشی 332,400 ریال
قیمت عمده 277,800 ریال (10 به بالا)
قیمت ویژه 272,704 ریال (100 به بالا)
قیمت فوق العاده270,156 ریال (1000 به بالا)
 قیمت تک فروشی 0.389 تتر با تخفیف
1.71.41.371.36
|
|
|
|
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| مقاومت روشن درين سورس (Rds) |
2.5 اهم |
|
توضیحات
PN8370P يک کنترلر اوليه با مصرف توان بسيار کم در حالت آماده‌به‌کار و MOSFET قدرت هوشمند با توان تحمل ولتاژ 650 ولت و قابليت مقاومت در برابر آوالانچ (Snow Avalanche) بالا است که براي شارژرها، آداپتورها و منابع تغذيه داخلي با عملکرد بالا و تعداد قطعات خارجي کم طراحي شده است.PN8370P از روش فيدبک اوليه استفاده مي‌کند و نيازي به استفاده از اپتوکوپلر و TL431 ندارد. داراي مدار راه‌اندازي با ولتاژ بالا بوده و توان مصرفي در حالت بي‌باري در 230 ولت AC را به کمتر از 30 ميلي‌وات مي‌رساند.
در حالت ولتاژ ثابت، با استفاده از تکنولوژي شبه-رزونانسي و چند حالته، بهره‌وري را افزايش داده و نويز صوتي را از بين مي‌برد و استاندارد بهره‌وري سطح 6 را برآورده مي‌کند. همچنين داراي قابليت جبران‌سازي خط خروجي قابل تنظيم است که به بهبود تنظيم‌پذيري بار کمک مي‌کند.در حالت جريان ثابت، جريان و توان خروجي از طريق مقاومت متصل به پايه CS قابل تنظيم هستند. اين چيپ مجموعه‌اي کامل از قابليت‌هاي حفاظتي هوشمند مانند حفاظت اضافه‌جريان در هر سيکل، اضافه‌ولتاژ، مدار باز، اضافه‌دما، اتصال کوتاه خروجي و باز/کوتاه شدن پايه CS را فراهم مي‌کند.
Description
The PN8370P is a highly integrated quasi-resonant primary-side controller with ultra-low standby power consumption and a 650V high avalanche rugged smart power MOSFET. It is designed for high-performance chargers, adapters, and built-in power supplies with minimal external components.Operating in primary-side feedback mode, the PN8370P eliminates the need for optocouplers and TL431. It includes a high-voltage startup circuit that achieves no-load power consumption below 30mW at 230VAC.
In constant voltage (CV) mode, it uses quasi-resonant and multi-mode control technologies to improve efficiency and eliminate audible noise, enabling compliance with Level 6 efficiency standards. An adjustable output line compensation function improves load regulation.In constant current (CC) mode, the output current and power can be set via a resistor at the CS pin. The chip integrates comprehensive intelligent protection features including cycle-by-cycle overcurrent protection, overvoltage protection, open-loop protection, over-temperature protection, output short-circuit protection, and CS pin open/short protection.
|
