توضیحات
ميکروکنترلر نوعي ريزپردازنده است که داراي حافظه RAM ROM، تايمر، پورت‌هاي ورودي و خروجي (I/O) و درگاه ترتيبي (Serial Port پورت سريال)، درون خود تراشه است، و مي‌تواند به تنهايي ابزارهاي ديگر را کنترل کند. به عبارت ديگر يک ميکروکنترلر، مدار مجتمع کوچکي است که از يک CPU کوچک و اجزاي ديگري مانند تايمر، درگاه‌هاي ورودي و خروجي آنالوگ و ديجيتال و حافظه تشکيل شده‌است.
در واقع يک ريزپردازنده درون ميکروکنترولر قرار گرفته‌است که با استفاده از آن مي‌تواند محاسبات منطقي و حسابي را انجام دهد.
وجود RAM و ROM و پورت‌هاي I/O در ميکروکنترلرها آن‌ها را يک انتخاب ايده ال براي کاربردهايي مي‌کند که قيمت و اندازه در آن‌ها مهم است. در بسياري از کاربردها مثل کنترل از راه دور تلويزيون نيازي به محاسبات سنگين وجود ندارد. در اين گونه موارد و بسياري ديگر از کاربردها فضاي مورد استفاده توان مصرفي و قيمت هر واحد مهم تر از قدرت محاسبات است.
Description

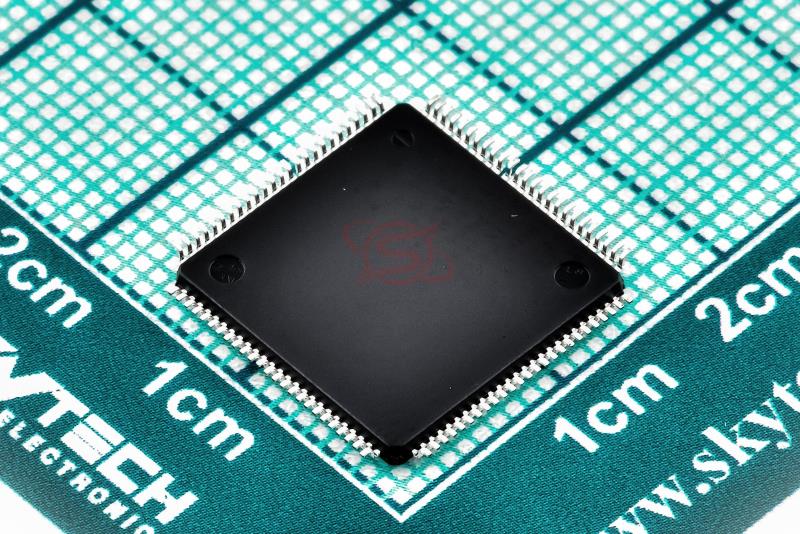

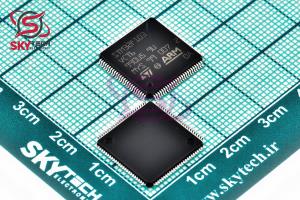

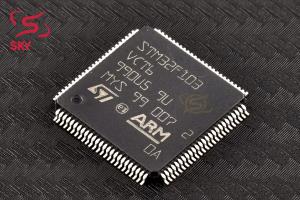

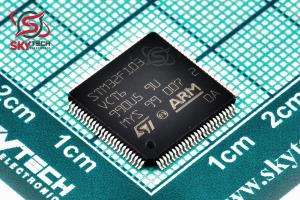

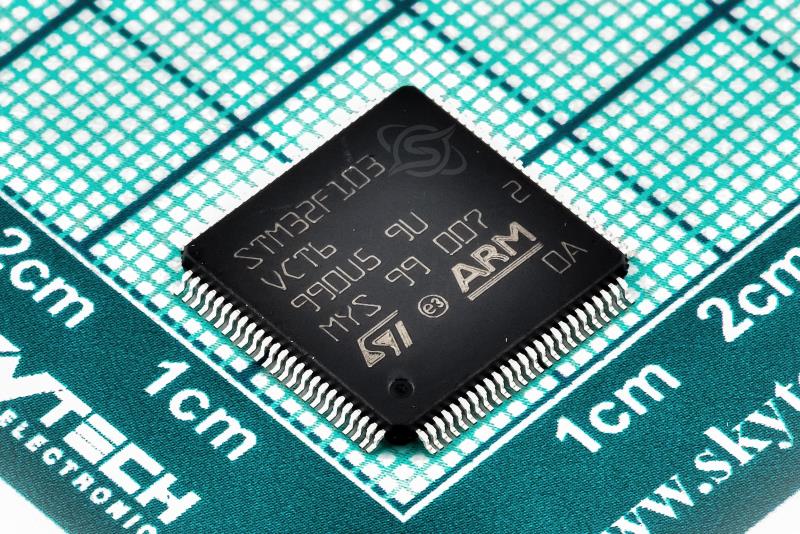

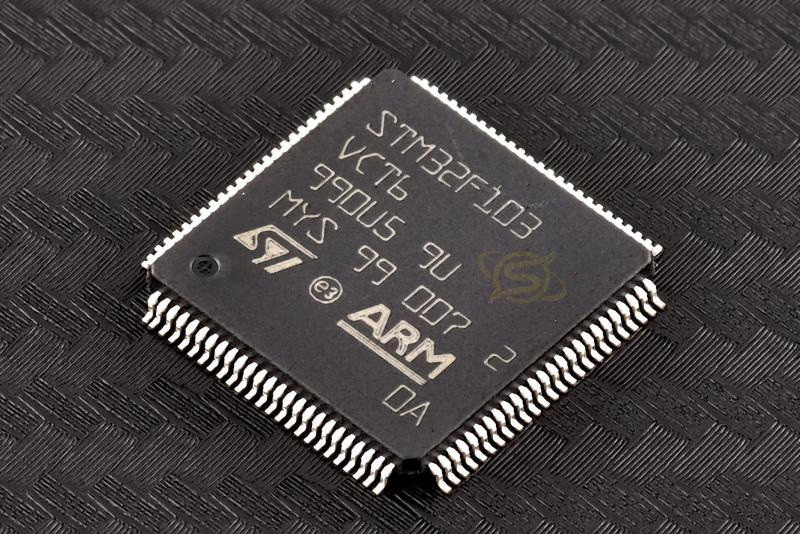

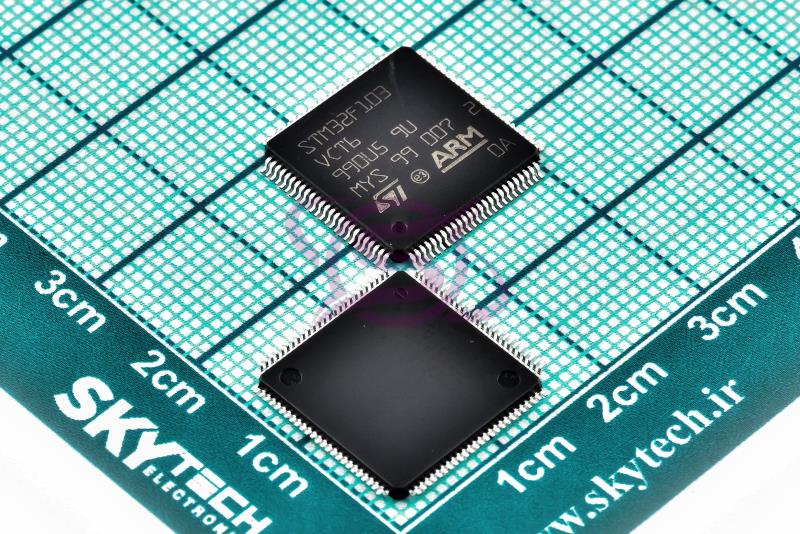

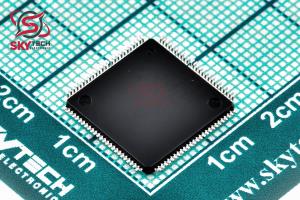

The STM32F103xx medium-density performance line family incorporates the high-performance ARM®Cortex®-M3 32-bit RISC core operating at a 72 MHz frequency, high-speed embedded memories (Flash memory up to 128 Kbytes and SRAM up to 20 Kbytes), and an extensive range of enhanced I/Os and peripherals connected to two APB buses. All devices offer two 12-bit ADCs, three general purpose 16-bit timers plus one PWM timer, as well as standard and advanced communication interfaces: up to two I2Cs and SPIs, three USARTs, an USB and a CAN.
The devices operate from a 2.0 to 3.6 V power supply. They are available in both the –40 to +85 °C temperature range and the –40 to +105 °C extended temperature range. A comprehensive set of power-saving mode allows the design of low-power applications.
The STM32F103xx medium-density performance line family includes devices in six different package types: from 36 pins to 100 pins. Depending on the device chosen, different sets of peripherals are included, the description below gives an overview of the complete range of peripherals proposed in this family.
These features make the STM32F103xx medium-density performance line microcontroller family suitable for a wide range of applications such as motor drives, application control, medical and handheld equipment, PC and gaming peripherals, GPS platforms, industrial applications, PLCs, inverters, printers, scanners, alarm systems, video intercoms, and HVACs.
|
