حسگر اثر هال
EW-550
Hall Effect ICs (Switch)
کیفیت: ORIGINAL(distributor) پکیج: SIP-3
قیمت تک فروشی 1,206,030 ریال
قیمت عمده 1,096,830 ریال (10 به بالا)
قیمت ویژه 1,074,990 ریال (100 به بالا)
قیمت فوق العاده1,064,070 ریال (1000 به بالا)
 قیمت تک فروشی 1.411 تتر با تخفیف
6.665.885.82
|
توضیحات

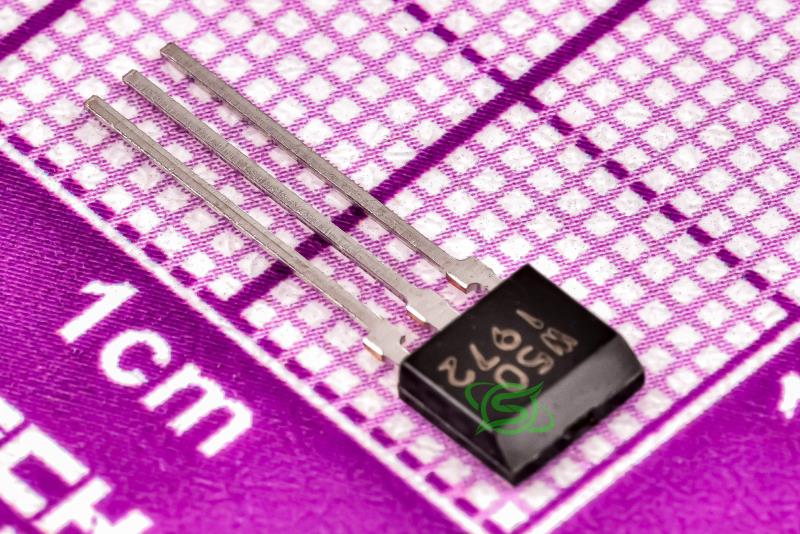

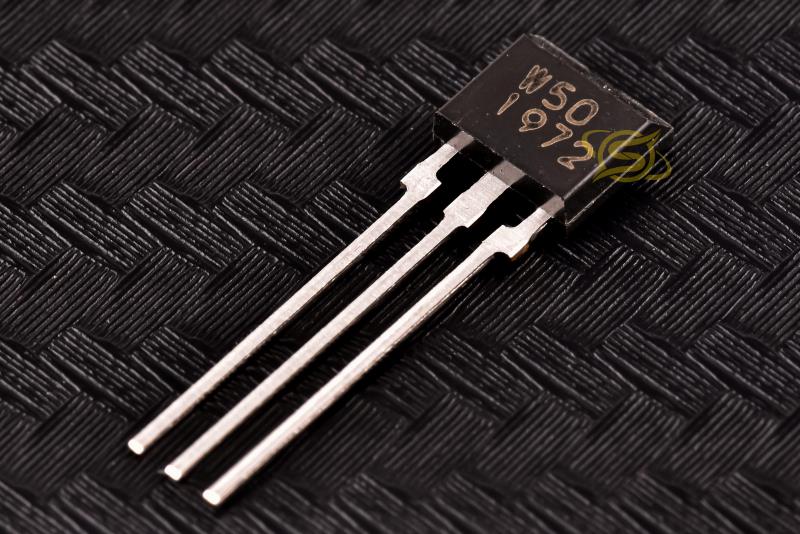

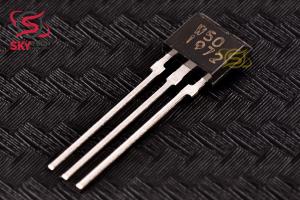

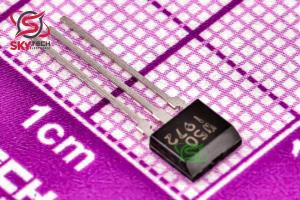

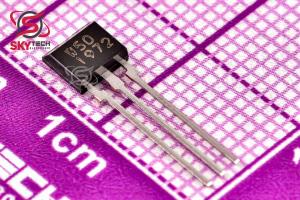

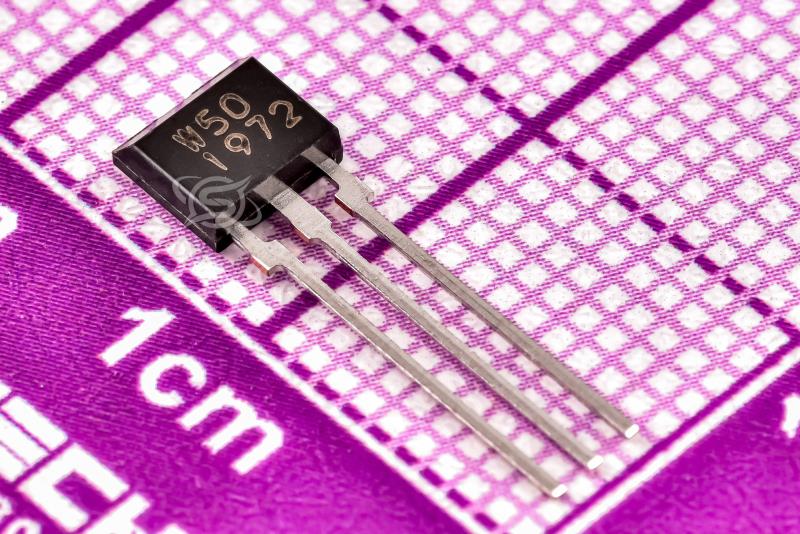

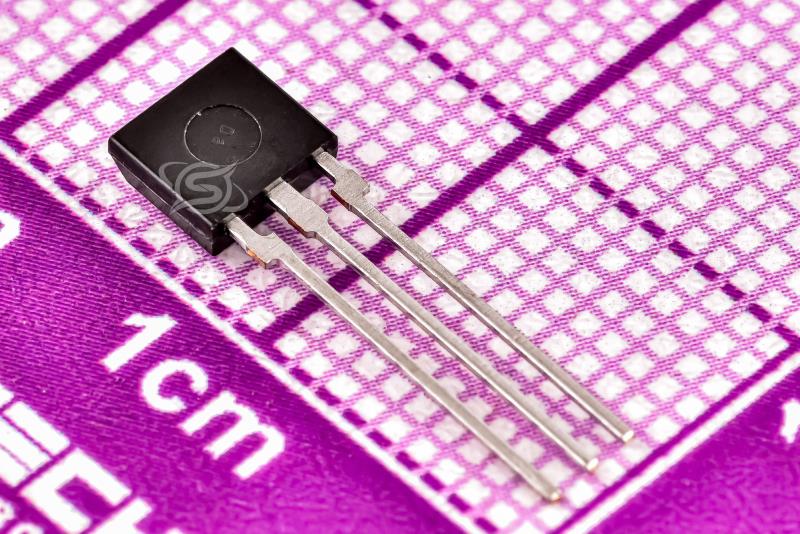

سنسور اثر هال EW-550 از شرکت Asahi Kasei Microdevices (AKM) يک آي‌سي سوئيچ نوع unipolar است که براي تشخيص ميدان‌هاي مغناطيسي طراحي شده است. اين سنسور با ولتاژ تغذيه بين 4.5 تا 18 ولت کار مي‌کند و داراي خروجي open collector است که مناسب براي اتصال به ورودي‌هاي منطقي مانند TTL مي‌باشد. نقطه عملکرد مغناطيسي آن حدود 10 ميلي‌تسلا است و فقط به يک قطب خاص (معمولاً قطب S) حساسيت دارد. بسته‌بندي آن از نوع SIP سه پايه است که شامل Vcc، GND و OUT مي‌باشد. محدوده دماي کاري آن از منفي 40 تا مثبت 115 درجه سانتي‌گراد است و محدوده دماي ذخيره‌سازي تا 125 درجه مي‌رسد. اين محصول بيشتر در کاربردهايي مانند تشخيص موقعيت، سرعت، نزديکي و باز يا بسته بودن درها مورد استفاده قرار مي‌گيرد. وضعيت توليد آن NRND است، يعني براي طراحي‌هاي جديد توصيه نمي‌شود.
Description
The EW-550 Hall effect sensor from Asahi Kasei Microdevices (AKM) is a unipolar switch-type IC designed to detect magnetic fields. It operates with a supply voltage ranging from 4.5 to 18 volts and features an open collector output, making it suitable for logic-level interfaces such as TTL. Its typical operate point is around 10 millitesla, and it responds to only one specific magnetic pole, usually the south pole. The package is a 3-pin SIP configuration, consisting of Vcc, GND, and OUT. The operating temperature range is from –40 to +115 degrees Celsius, with a storage temperature limit up to 125 degrees. This sensor is commonly used in applications such as position detection, speed sensing, proximity detection, and door open/close monitoring. Its production status is marked as NRND (Not Recommended for New Designs).
|
