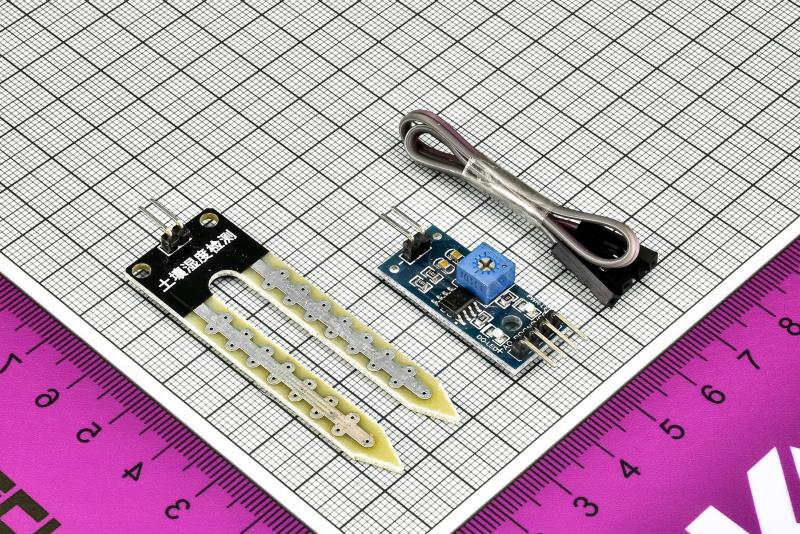

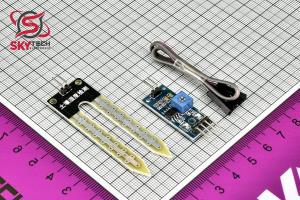

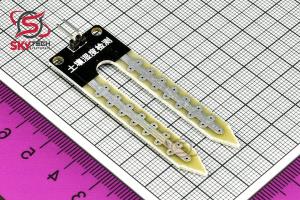

ماژول رطوبت خاک
YL-69
A soil moisture sensor can read the amount of moisture present in the soil surrounding it. Its a low tech sensor, but ideal for monitoring an urban garden, or your pet plants water level. This is a must have tool for a connected garden
کیفیت: ORIGINAL(distributor) پکیج: Module
قیمت تک فروشی 606,760 ریال
قیمت عمده 545,165 ریال (10 به بالا)
قیمت ویژه 536,542 ریال (100 به بالا)
قیمت فوق العاده532,230 ریال (1000 به بالا)
 قیمت تک فروشی 0.861 تتر با تخفیف
3.883.43.333.29
|
توضیحات
يک ماژول بسيار عالي براي ساخت گلخانه هاي هوشمند ، سيستم هاي آبياري خودکار زمين هاي کشاورزي و باغ ها ، آبياري هوشمند گلدان هاي آپارتماني و... !
همانطور که از نام اين سنسور مشخص است ، براي اندازه گيري ميزان رطوبت و يا آب موجود در خاک و زمين استفاده مي گردد با استفاده از اين سنسور ، برد آردوينو ، يک رله و يک پمپ آب ساده همه چيز براي ساخت يک سيستم آبياري هوشمند براي گلدان منزلتان فراهم است، از اين پس در زمان مسافرت ديگر نگران آبياري گلدان هاي منزلتان نباشيد ، چون شما يک سيستم آبياري هوشمند آردوينو را ساخته ايد ! براي نحوه ساخت اين سيستم مي توانيد به انجمن هاي آردوينو مراجعه نماييد.
اين سنسور در اصل ميزان تشنگي گياه شما را مشخص مي نمايد، خروجي آنالوگ اين سنسور در زماني که ميزان رطوبت خاک کم باشد ، مقدار خروجي بالا و زماني که رطوبت بالا باشد مقدار پايين تري را به پين آنالوگ آردوينو ارسال مي نمايد.
مشخصات:

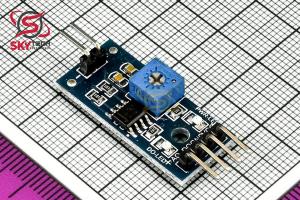

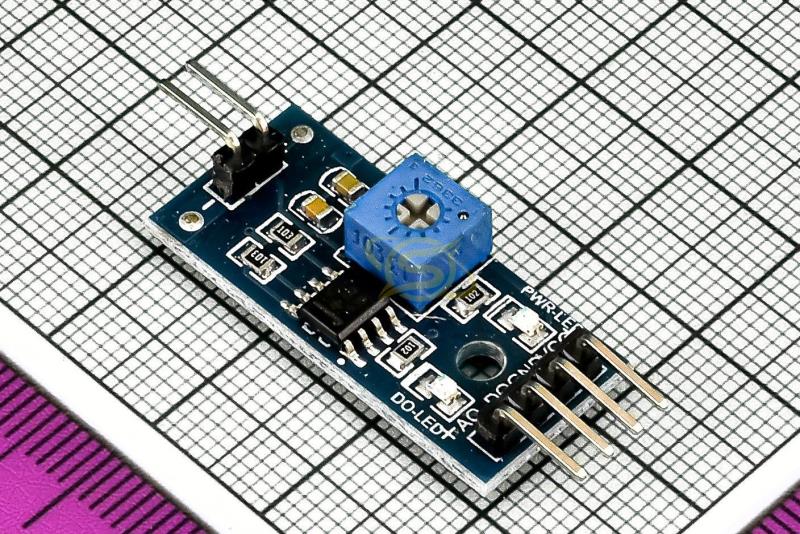

حساسيت قابل تنظيم از طريق پتانسيومتر آبي رنگ موجود بر روي برد
ولتاژ عملياتي بين 3.3 تا 5 ولت
داراي خروجي ديجيتال و آنالوگ
طراحي فيزکي مناسب براي نصب راحت و آسان
اندازه کوچک ( 3 در 1.6 سانتيمتر )
LED نماينگر پاور ( قرمز ) و سويچينگ خروجي ديجيتال ( سبز)
چيپ مقايسه گر LM393 با پايداري بالا
اتصالات:
VCC: اتصال به منبع تغذيه 3.3 تا 5 ولتي
GND: اتصال به GND
DO: خروجي ديجتال ( 0 يا يک )
AO: خروجي آنالوگ (0-4.2 ولت)
نحوه کارکرد:
زماني که ماژول ميزان معيني از رطوبت را تشخيص دهد خروجي DO مقدار يک و در غير اين صورت مقدار صفر را نشان مي دهد.
خروجي ديجيتال مي تواند مستقيما به برد آردوينو ، اي وي آر و يا MCU متصل شود و يا با اتصال به يک buzzer به عنوان يک سيستم هشدار استفاده شود و يا با اتصال به ماژول رله موجود در فروشگاه امکان روشن کردن پمپ و يا شير آب الکترونيک را فراهم کند.
براي تعيين ميزان رطوبت ، خروجي AO بايد به ورودي آنالوگ آردوينو متصل گردد.
Description

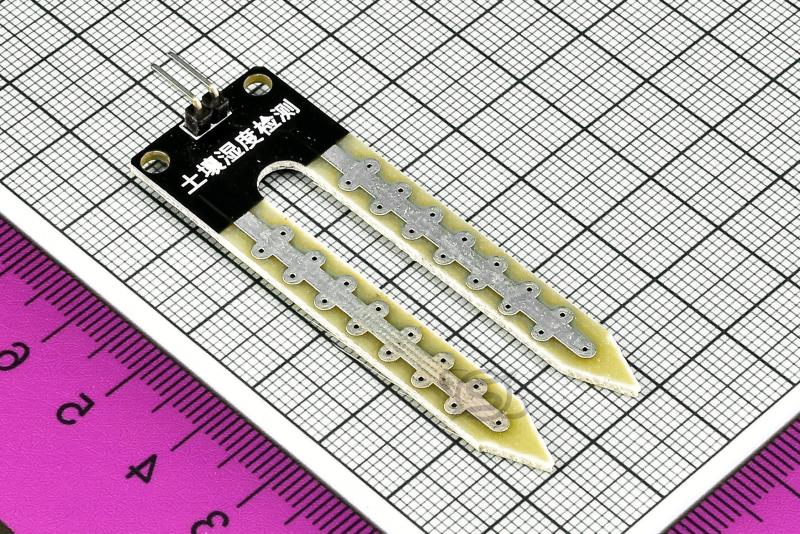

A soil moisture sensor can read the amount of moisture present in the soil surrounding it. Its a low tech sensor, but ideal for monitoring an urban garden, or your pet plants water level. This is a must have tool for a connected garden! This sensor uses the two probes to pass current through the soil, and then it reads that resistance to get the moisture level. More water makes the soil conduct electricity more easily (less resistance), while dry soil conducts electricity poorly (more resistance).
It will be helpful to remind you to water your indoor plants or to monitor the soil moisture in your garden. The IO Expansion Shield is the perfect shield to connect this sensor to Arduino.
Soil moisture sensor uses Immersion Gold which protects the nickel from oxidation. Electroless nickel immersion gold (ENIG) has several advantages over more conventional (and cheaper) surface platings such as HASL (solder), including excellent surface planarity (particularly helpful for PCBs with large BGA packages), good oxidation resistance, and usability for untreated contact surfaces such as membrane switches and contact points.
Specification
Operating voltage: DC 3.3V - 5V
Output voltage signal: 0 ~ 4.2V
Current: 35mA
LED: Power indicator (Red) and Digital switching output indicator (Green)
Size: 60 x 20 x 5mm
Pin definition:
VCC external 3.3V-5V
GND external GND
DO digital output interface (0 and 1)
AO analog output interface (0 ~ 4.2V)
|
