توضیحات

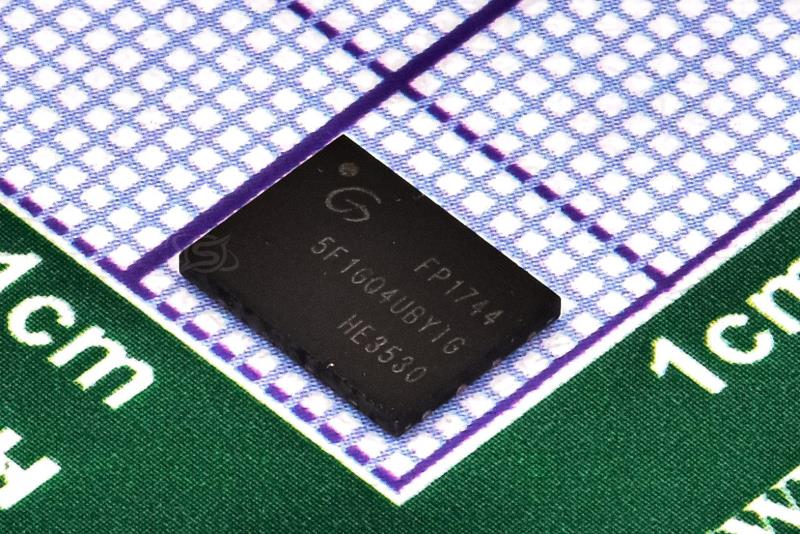

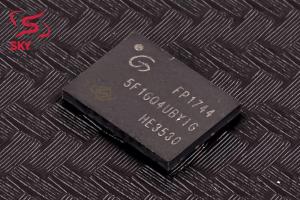

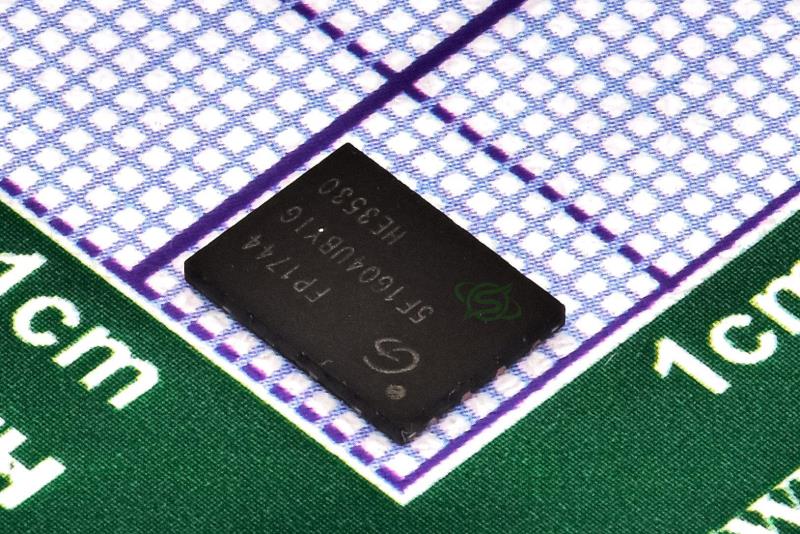

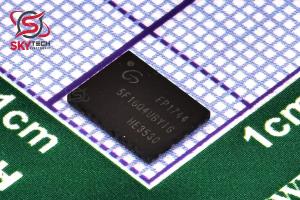

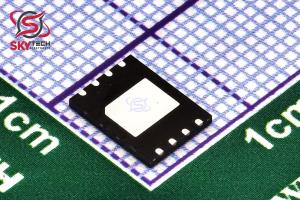

SPI (رابط سريالي محيطي) NAND Flash يک راه حل ذخيره سازي حافظه غيرفرار با چگالي بالا و بسيار مقرون به صرفه براي سيستم هاي تعبيه شده بر اساس هسته حافظه فلش NAND استاندارد صنعتي ارائه مي دهد. اين يک جايگزين جذاب براي SPI-NOR و فلش NAND موازي استاندارد است، با ويژگي‌هاي پيشرفته: • تعداد کل پين‌ها 8 است، از جمله VCC و GND • تراکم 1 گيگابيت است • عملکرد نوشتن برتر و هزينه هر بيت نسبت به SPI-NOR • هزينه پايين قابل توجه از NAND موازي اين حافظه فلش NAND با تعداد پين کم از رابط محيطي سريال استاندارد صنعتي پيروي مي کند و هميشه از يک چگالي به تراکم ديگر همان پين-اوت باقي مي ماند. مجموعه‌هاي دستوري شبيه به مجموعه‌هاي دستوري رايج SPI-NOR هستند که براي رسيدگي به عملکردهاي خاص NAND تغيير يافته و ويژگي‌هاي جديدي اضافه شده‌اند. GigaDevice SPI NAND يک حافظه فلش NAND با قابليت ادغام آسان است، با ويژگي هاي طراحي شده مشخص شده براي سهولت مديريت ميزبان: • ECC داخلي قابل انتخاب توسط کاربر. کد ECC به صورت داخلي در طي عمليات برنامه صفحه توليد مي شود. هنگامي که يک صفحه براي ثبت حافظه پنهان خوانده مي شود، کد ECC شناسايي شده و در صورت لزوم خطاها را تصحيح مي کند. فضاي خالي 64 بايتي حتي زماني که ECC داخلي فعال باشد در دسترس است. دستگاه داده هاي تصحيح شده را خروجي مي دهد و وضعيت خطاي ECC را برمي گرداند. • داده هاي داخلي با ECC داخلي انتقال يا کپي کنيد. دستگاه را مي توان به راحتي تازه کرد و کار جمع آوري زباله را بدون نياز به جابجايي در داخل و خارج از داده ها مديريت کرد. • خواندن با ECC داخلي را روشن کنيد. دستگاه پس از روشن شدن به طور خودکار صفحه اول بلوک مشت را به حافظه پنهان مي خواند، سپس ميزبان مي تواند مستقيماً داده ها را از حافظه پنهان بخواند تا راه اندازي آسان شود. همچنين داده ها توسط ECC داخلي به درستي وعده داده شده است. در عمليات مبتني بر صفحه برنامه ريزي و خوانده مي شود و در عمليات مبتني بر بلوک پاک مي شود. داده ها به يا از آرايه حافظه فلش NAND، صفحه به صفحه، به يک ثبت داده و يک رجيستر کش منتقل مي شوند. رجيستر کش نزديکترين مدار به مدارهاي کنترل ورودي/خروجي است و به عنوان بافر داده براي داده هاي ورودي/خروجي عمل مي کند. ثبت داده نزديکترين به آرايه حافظه است و به عنوان يک بافر داده براي عمليات آرايه حافظه فلش NAND عمل مي کند. ثبت حافظه پنهان به عنوان حافظه بافر عمل مي کند تا عمليات READ/WRITE و کپي کردن صفحه و داده هاي تصادفي را فعال کند. اين دستگاه ها همچنين از يک ثبت وضعيت SPI استفاده مي کنند که وضعيت عملکرد دستگاه را گزارش مي کند.
Description
These Renesas RS-485/RS-422 devices are BiCMOS 3.3V
powered, single transceivers that meet both the RS-485 and
RS-422 standards for balanced communication. Unlike
competitive devices, this Renesas family is specified for 10%
tolerance supplies (3V to 3.6V).
The ISL83483 and ISL83488 use slew rate limited drivers
which reduce EMI, and minimize reflections from improperly
terminated transmission lines, or unterminated stubs in
multidrop and multipoint applications.
Data rates up to 10Mbps are achievable by using the
ISL83485, ISL83490, or ISL83491, which feature higher
slew rates.
Logic inputs (for example, DI and DE) accept signals in
excess of 5.5V, making them compatible with 5V logic
families.
Receiver (Rx) inputs feature a “fail-safe if open” design,
which ensures a logic high output if Rx inputs are floating. All
devices present a “single unit load” to the RS-485 bus, which
allows up to 32 transceivers on the network.
Driver (Tx) outputs are short-circuit protected, even for
voltages exceeding the power supply voltage. Additionally,
on-chip thermal shutdown circuitry disables the Tx outputs to
prevent damage if power dissipation becomes excessive.
The ISL83488, ISL83490, and ISL83491 are configured for
full duplex (separate Rx input and Tx output pins)
applications. The ISL83488 and ISL83490 are offered in
space saving 8 Ld packages for applications not requiring Rx
and Tx output disable functions (for example, point-to-point
and RS-422). Half duplex configurations (ISL83483,
ISL83485) multiplex the Rx inputs and Tx outputs to provide
transceivers with Rx and Tx disable functions in 8 Ld
packages.
|
