توضیحات

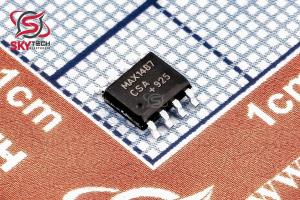

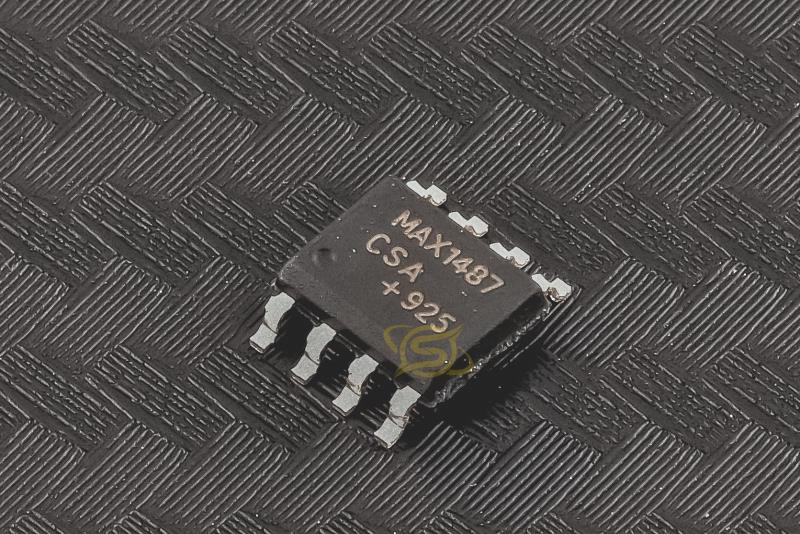

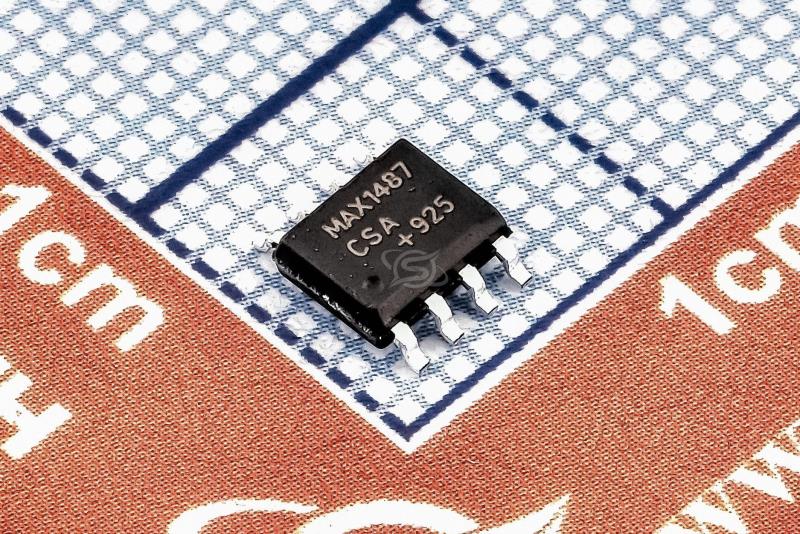

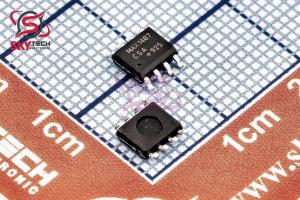

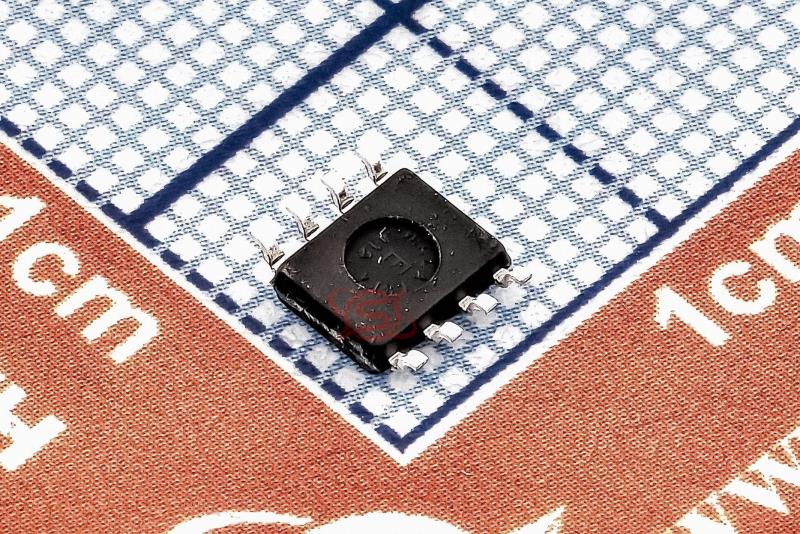

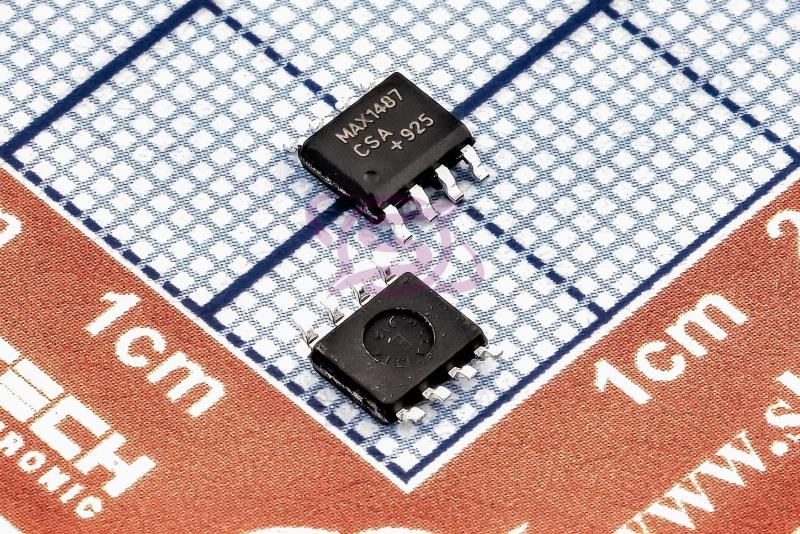

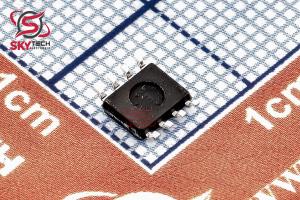

آي سي MAX1487CSAو آي سي هاي MAX481, MAX483, MAX485, MAX487, MAX485, MAX489, MAX490, MAX491 و همگي آي سي هايي کم مصرف براي استاندارد انتقال ديتا ارتباط RS-485 و RS-422 مي باشند. همه اين آي سي ها داراي يک گيرنده و يک فرستنده هستند.
کليه اين آي سي ها در حالت بي باري جريان 125 ميکرو آمپر و در حالت فول مود جريان 500 ميکرو آمپر را مصرف مي کنند. همچنين آي سي هاي MAX481, MAX483 و MAX487 مدي براي حالت خاموش دارند که در اين حالت فقط 0.1 ميکرو آمپر جريان مصرف مي کنند. همه اين آي سي ها فقط از تغذيه 5 ولتي استفاده مي کنند. درايورهاي فرستنده در مقابل اتصال کوتاه محافظت شده هستند و در مقابل آن و همچنين در مقابل دماي بسيار بالا خروجي ها را در حالت HIGH IMPEDANCE قرار مي دهندتا از سوختن آي سي حفاظت نمايند.
Description
The MAX481E, MAX483E, MAX485E, MAX487E–
MAX491E, and MAX1487E are low-power transceivers for
RS-485 and RS-422 communications in harsh environments. Each driver output and receiver input is protected
against ±15kV electro-static discharge (ESD) shocks,
without latchup. These parts contain one driver and one
receiver. The MAX483E, MAX487E, MAX488E, and
MAX489E feature reduced slew-rate drivers that minimize
EMI and reduce reflections caused by improperly terminated cables, thus allowing error-free data transmission
up to 250kbps. The driver slew rates of the MAX481E,
MAX485E, MAX490E, MAX491E, and MAX1487E
|
