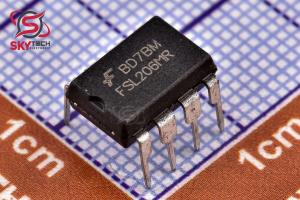

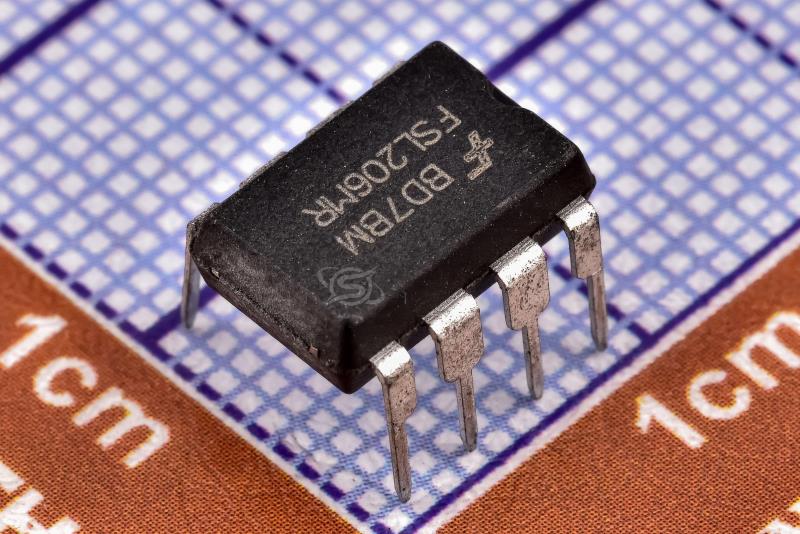

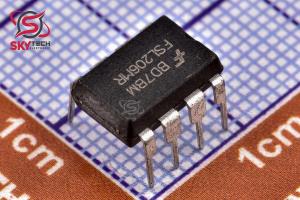

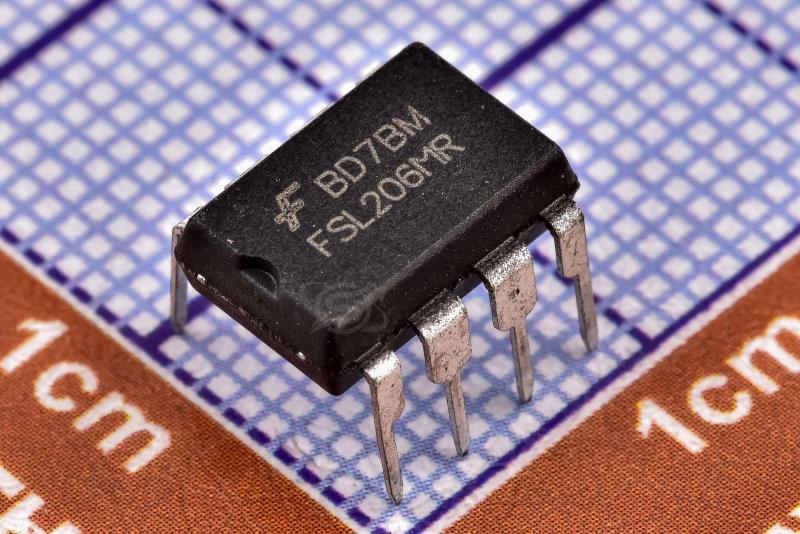

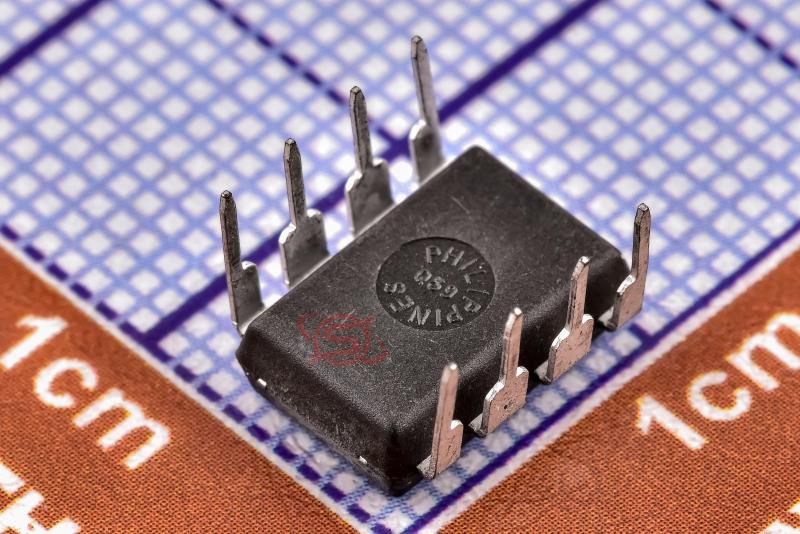

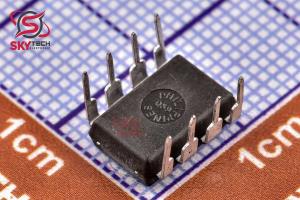

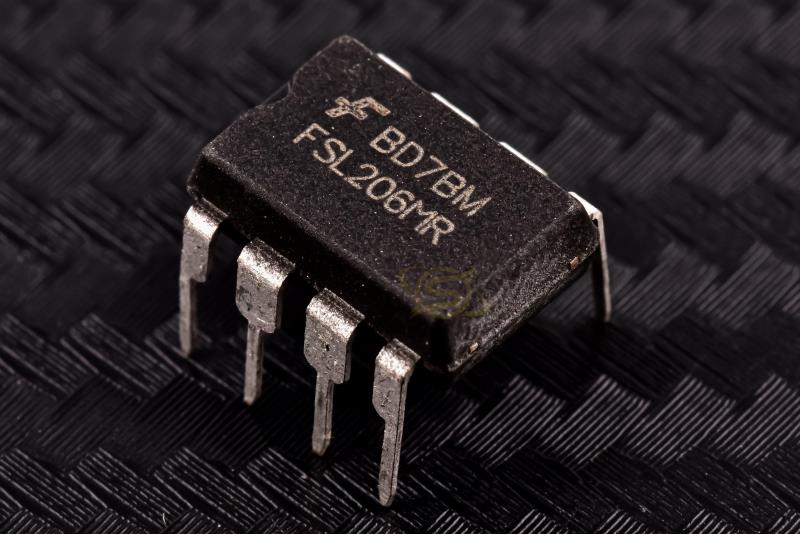

تراشه سوئیچینگ

FSL206MR

Green Mode Power Switch

کیفیت: ORIGINAL(distributor)       پکیج: PDIP-8

قیمت تک فروشی  858,754  ریال

قیمت عمده  784,322  ریال (10 به بالا)

قیمت ویژه  769,435  ریال (100 به بالا)

قیمت فوق العاده761,992  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.832  تتر با تخفیف

4.363.963.883.84


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Dip
پکيج PDIP-8
نوع محصول Switching chip
حداکثر دماي کاري 115     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
شرکت توليد کننده FAIRCHILD
مقاومت روشن درين سورس (Rds) 19     اهم



توضیحات

مدولاتور يکپارچه عرض پالس (PWM) و SenseFET FSL206MR به طور خاص براي منابع تغذيه حالت سوئيچ شده آفلاين (SMPS) با کارايي بالا طراحي شده است و در عين حال اجزاي خارجي را به حداقل مي رساند.
اين دستگاه رگولاتورهاي برق ولتاژ بالا را ادغام مي کند که يک SenseFET مقاوم در برابر بهمن را با يک بلوک کنترلي PWM در حالت فعلي ترکيب مي کند. کنترلر PWM يکپارچه شامل: يک تنظيم کننده 7.8 ولت است که نياز به سيم پيچ جانبي کمکي را از بين مي برد. محافظت در برابر ولتاژ پايين (UVLO)؛ خالي کردن لبه پيشرو (LEB)؛ درايور روشن/خاموش کردن گيت بهينه شده. تضعيف کننده EMI؛ حفاظت از خاموش شدن حرارتي (TSD)؛ منابع جريان دقيق جبران شده با دما براي جبران حلقه. شروع نرم در هنگام راه اندازي؛ و مدارهاي حفاظت از خطا مانند حفاظت از اضافه بار (OLP)، حفاظت از بيش از حد ولتاژ (OVP)، حفاظت غيرعادي بيش از حد جريان (AOCP) و حفاظت در برابر ولتاژ خط (LUVP).
سوئيچ راه اندازي ولتاژ بالا داخلي و عملکرد BurstMode با جريان کاري بسيار کم، اتلاف برق را در حالت آماده به کار کاهش مي دهد.
در نتيجه، رسيدن به تلفات توان 150 ميلي‌وات بدون سيم‌پيچ باياس و 25 ميلي‌وات (براي FSL206MR) يا 30 ميلي‌وات (براي FSL206MRBN) با سيم‌پيچ باياس در شرايط بدون بار زماني که ولتاژ ورودي 265 ولت است.



Description

The FSL206MR integrated Pulse-Width Modulator (PWM) and SenseFET is specifically designed for highperformance offline Switched-Mode Power Supplies (SMPS) while minimizing external components.
This device integrates high-voltage power regulators that combine an avalanche-rugged SenseFET with a Current-Mode PWM control block. The integrated PWM controller includes: a 7.8V regulator, eliminating the need for auxilliary bias winding; Under-Voltage Lockout (UVLO) protection; Leading-Edge Blanking (LEB); an optimized gate turnon/turn-off driver; EMI attenuator; Thermal Shutdown (TSD) protection; temperature-compensated precision current sources for loop compensation; soft-start during startup; and fault-protection circuitry such as Overload Protection (OLP), Over-Voltage Protection (OVP), Abnormal Over-Current Protection (AOCP), and Line Under-Voltage Protection (LUVP).
The internal high-voltage startup switch and the BurstMode operation with very low operating current reduce the power loss in Standby Mode.
As a result, it is possible to reach a power loss of 150mW with no bias winding and 25mW (for FSL206MR) or 30mW (for FSL206MRBN) with a bias winding under no-load conditions when the input voltage is 265VAC
