رابط حسگر جریان

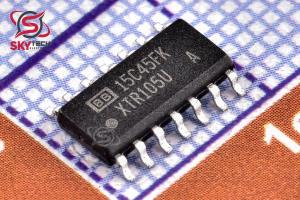

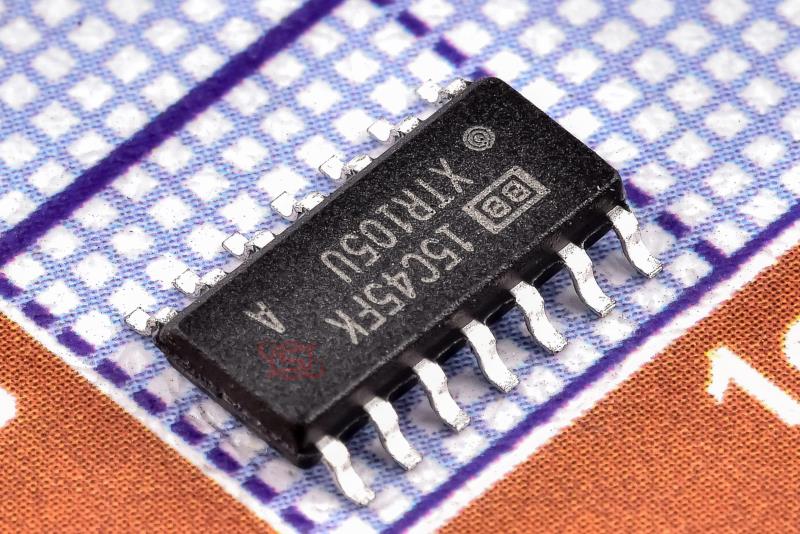

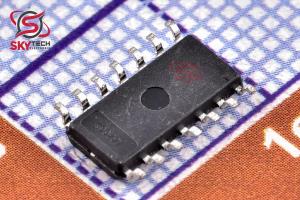

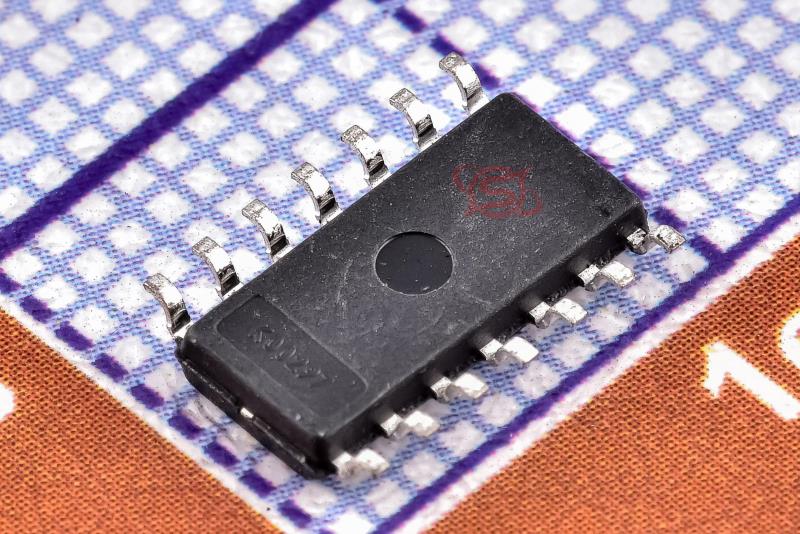

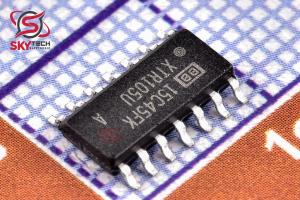

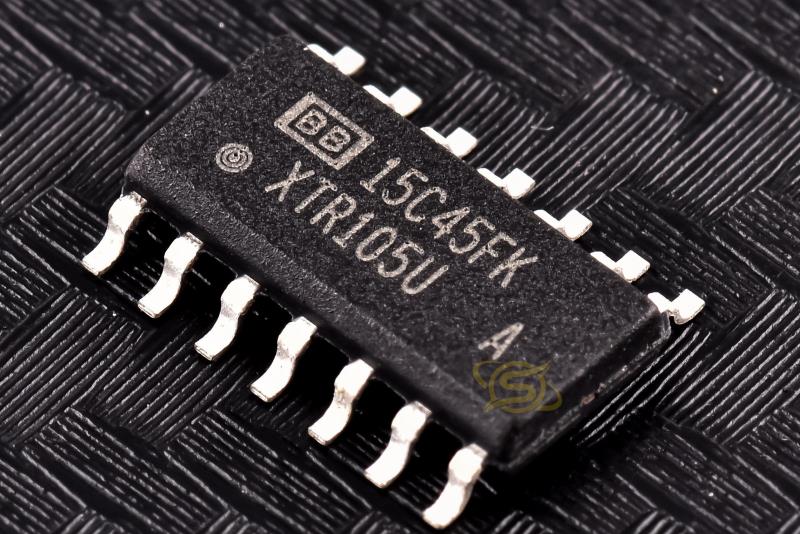

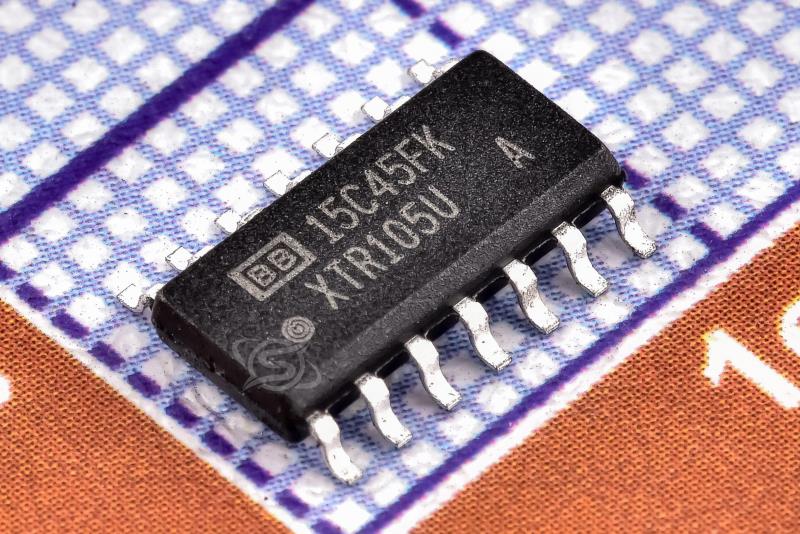

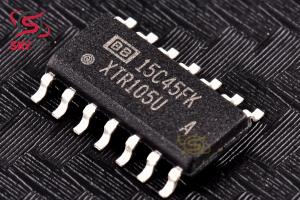

XTR105UA
4mA to 20mA CURRENT TRANSMITTER with Sensor Excitation and Linearization
کیفیت: ORIGINAL(distributor) پکیج: SOIC-14
قیمت تک فروشی 2,498,230 ریال
قیمت عمده 2,379,981 ریال (10 به بالا)
قیمت ویژه 2,332,682 ریال (100 به بالا)
قیمت فوق العاده2,309,032 ریال (1000 به بالا)
 قیمت تک فروشی 3.546 تتر با تخفیف
19.7518.8118.4318.25
|
توضیحات
XTR105 يک فرستنده جريان يکپارچه 4 تا 20 ميلي آمپر، 2 سيمه با دو منبع جريان دقيق است. اين تحريک جريان کامل را براي سنسورها و پل هاي دماي پلاتين RTD، تقويت کننده هاي ابزار دقيق و مدارهاي خروجي جريان در يک مدار مجتمع فراهم مي کند.
مدار خطي سازي همه کاره اصلاح مرتبه دوم را براي RTD فراهم مي کند، که معمولاً به بهبود خطي 40:1 دست مي يابد. بهره تقويت کننده ابزار دقيق را مي توان براي طيف وسيعي از اندازه گيري دما يا فشار پيکربندي کرد.
کل خطاي تنظيم نشده فرستنده جريان کامل به اندازه اي کم است که امکان استفاده بدون تنظيم در بسياري از برنامه ها را فراهم مي کند. اين شامل رانش جريان خروجي صفر، رانش دهانه و غيرخطي بودن است.
XTR105 با ولتاژ منبع تغذيه حلقه تا 7.5 ولت کار مي کند. XTR105 در بسته‌هاي نصب سطحي DIP-14 و SO-14 موجود است و براي محدوده دماي صنعتي -40 تا +85 درجه سانتيگراد مشخص شده است.
Description
The XTR105 is a monolithic 4-20mA, 2-wire current transmitter with two precision current sources. It provides complete current excitation for platinum RTD temperature sensors and bridges, instrumentation amplifiers, and current output circuitry on a single integrated circuit.
Versatile linearization circuitry provides a 2nd-order correction to the RTD, typically achieving a 40:1 improvement in linearity. Instrumentation amplifier gain can be configured for a wide range of temperature or pressure measurements.
Total unadjusted error of the complete current transmitter is low enough to permit use without adjustment in many applications. This includes zero output current drift, span drift, and nonlinearity.
The XTR105 operates on loop power-supply voltages down to 7.5V. The XTR105 is available in DIP-14 and SO-14 surfacemount packages and is specified for the –40°C to +85°C industrial temperature range.
|
