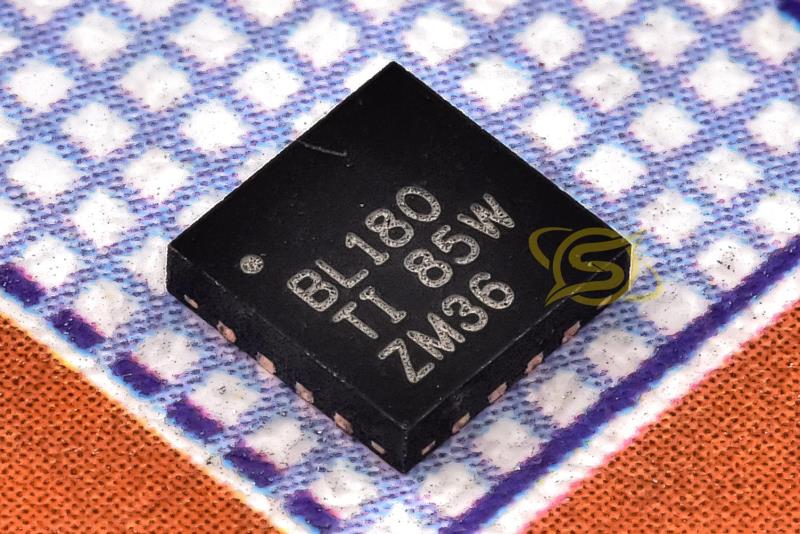

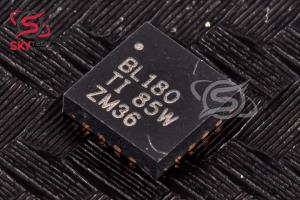

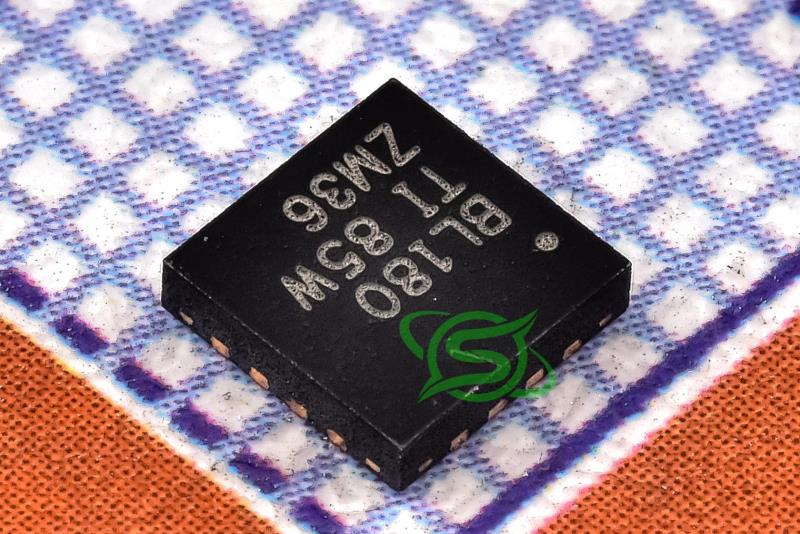

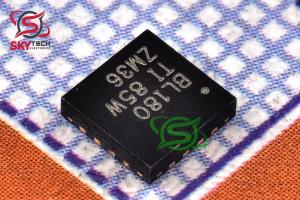

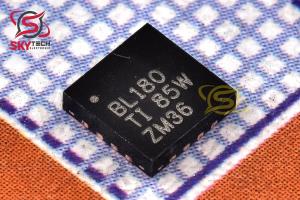

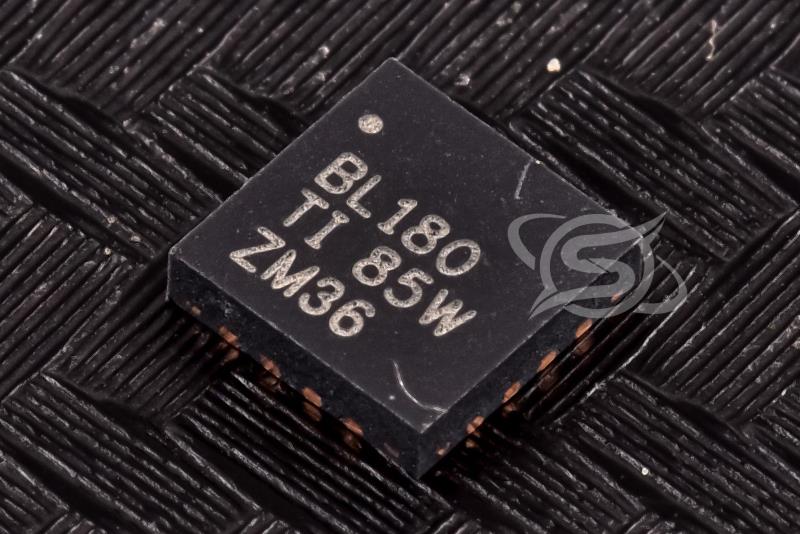

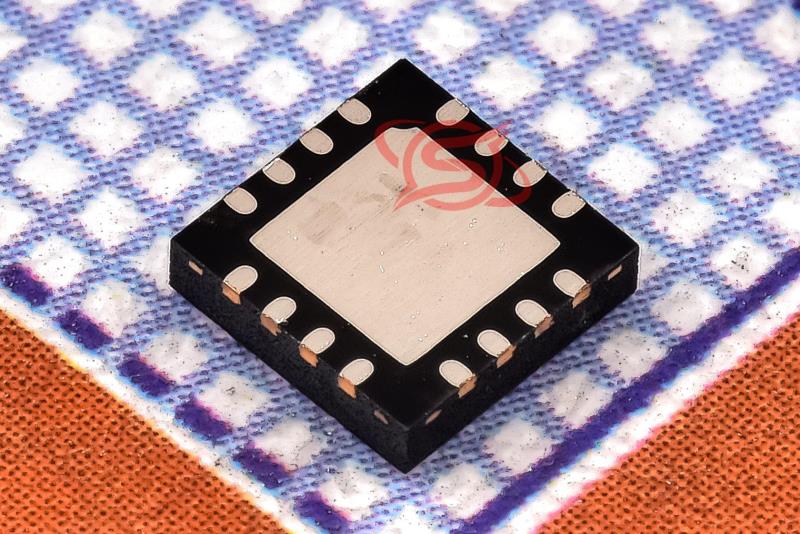

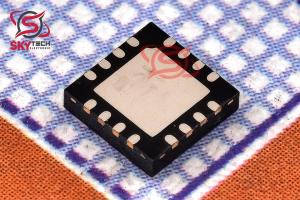

تراشه رابط RS-485
SN65LBC180RSAR (BL180)
Low-Power RS-485 Line Driver and Receiver Pairs
کیفیت: ORIGINAL(distributor) پکیج: QFN-16
قیمت تک فروشی 3,822,000 ریال
قیمت عمده 3,640,000 ریال (10 به بالا)
قیمت ویژه 3,567,200 ریال (100 به بالا)
قیمت فوق العاده3,530,800 ریال (1000 به بالا)
 قیمت تک فروشی 4.1 تتر با تخفیف
212019.619.4
|
توضیحات
اين دستگاه‌ها براي انتقال داده‌هاي چند نقطه‌اي با سرعت بالا روي کابل‌هاي طولاني طراحي شده‌اند و قادرند با پالس‌هايي به کوتاهي 30 نانوثانيه کار کنند و جريان مصرفي آن‌ها حداکثر 5 ميلي‌آمپر است. اين محصولات استانداردهاي ANSI RS-485 و ISO 8482:1987(E) را رعايت يا فراتر از آن عمل مي‌کنند که اطمينان از ارتباط پايدار و استاندارد را فراهم مي‌آورد. داراي خروجي‌هاي سه حالته براي باس‌هاي چندکاربره و دامنه ولتاژ حالت مشترک بين -7 ولت تا 12 ولت هستند که انعطاف‌پذيري و قابليت اطمينان سيگنال را افزايش مي‌دهد. حفاظت از دما به جلوگيري از آسيب ديدن درايور در مواقع برخورد باس کمک مي‌کند و محدوديت جريان خروجي مثبت و منفي ايمني دستگاه را بالا مي‌برد. اين قطعات با SN75ALS180 سازگار از نظر پين هستند که امکان تعويض يا ارتقا آسان را فراهم مي‌کند. جفت درايور و گيرنده تفاضلي SN55LBC180، SN65LBC180 و SN75LBC180، مدارهاي مجتمع يکپارچه‌اي هستند که براي ارتباط داده دوطرفه روي کابل‌هاي طولاني با ويژگي‌هاي خطوط انتقال طراحي شده‌اند. با استفاده از فناوري LinBiCMOS اختصاصي شرکت TI، مصرف پايين انرژي CMOS را با دقت و استحکام ترانزيستورهاي دو قطبي ترکيب کرده و عملکردي کارآمد و قابل اعتماد ارائه مي‌دهند.
Description
These devices are designed for high-speed multipoint data transmission over long cables, operating with pulse durations as low as 30 ns and consuming a maximum supply current of 5 mA. They meet or exceed the requirements of ANSI standard RS-485 and ISO 8482:1987(E), ensuring reliable and standardized communication. Featuring 3-state outputs for party-line buses and a common-mode voltage range of –7 V to 12 V, they provide flexible and robust signal handling. Thermal shutdown protection prevents driver damage from bus contention, while positive and negative output current limiting enhances device safety. They are pin compatible with the SN75ALS180, allowing easy replacement or upgrade. The SN55LBC180, SN65LBC180, and SN75LBC180 differential driver and receiver pairs are monolithic integrated circuits designed for bidirectional data communication over long cables with transmission line characteristics. Utilizing TI’s proprietary LinBiCMOS technology, they combine low power consumption of CMOS with the precision and robustness of bipolar transistors for efficient and reliable performance.
|
| | موضوع | نوع فایل | |
| SN65LBC180RSAR (BL180) ديتاشيت | PDF |
دانلود فایل
|
