توضیحات
MAX127 و MAX128 سيستم‌هاي نمونه‌برداري 12 بيتي (DAS) با عملکرد بالا هستند که تنها با يک منبع تغذيه +5 ولت کار مي‌کنند، در حالي‌که قادرند سيگنال‌هايي را در ورودي آنالوگ خود دريافت کنند که فراتر از محدوده تغذيه، حتي پايين‌تر از زمين (GND) باشند. اين تراشه‌ها داراي هشت کانال ورودي آنالوگ مستقل هستند که هرکدام از طريق نرم‌افزار مي‌توانند براي بازه‌هاي ولتاژ مختلف تنظيم شوند. در مدل MAX127، بازه‌هاي ولتاژ شامل ±10V، ±5V، 0 تا +10V، و 0 تا +5V مي‌باشد، و در مدل MAX128 شامل ±VREF، ±VREF/2، 0 تا +VREF، و 0 تا +VREF/2 است. اين انعطاف‌پذيري باعث افزايش بازه ديناميکي موثر تا 14 بيت مي‌شود و امکان اتصال مستقيم سنسورهاي تغذيه‌شده با ±12V، ±15V يا جريان‌هاي 4 تا 20 ميلي‌آمپر را فراهم مي‌سازد. تمامي کانال‌هاي ورودي در برابر ولتاژهاي خطا تا ±16.5V محافظت شده‌اند و ايجاد خطا در يک کانال تأثيري بر نتايج تبديل کانال انتخاب‌شده ندارد. از ديگر ويژگي‌هاي اين تراشه‌ها مي‌توان به آمپلي‌فاير نمونه‌گير با پهناي باند 5 مگاهرتز، نرخ نمونه‌برداري 8 کيلو نمونه در ثانيه، و امکان استفاده از مرجع داخلي 4.096 ولت يا مرجع خارجي اشاره کرد.
Description

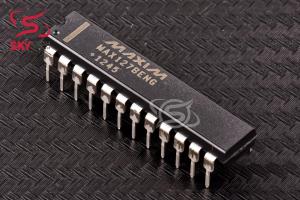

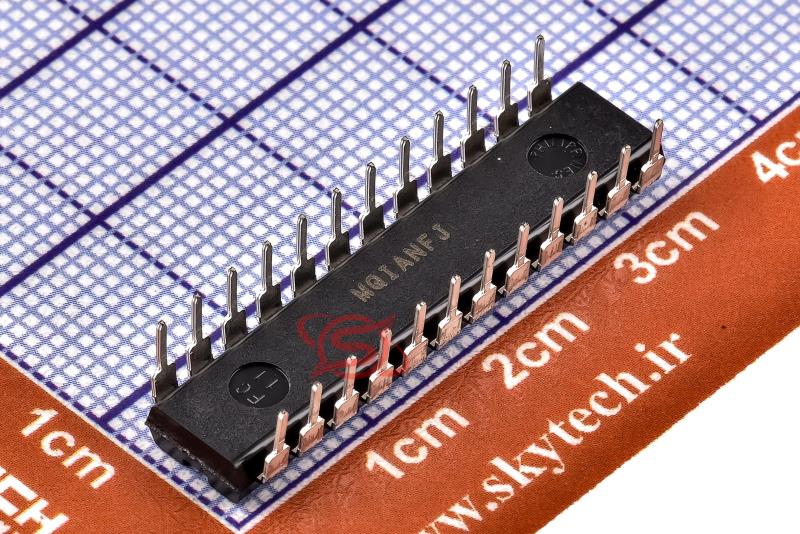

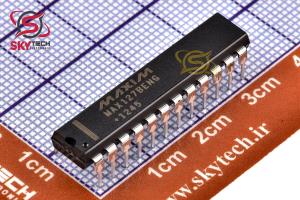

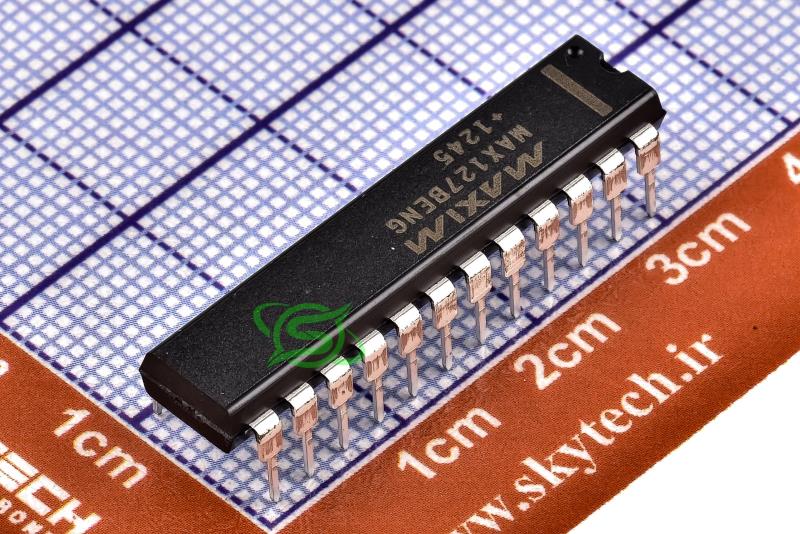

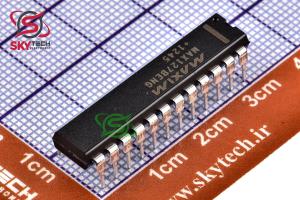

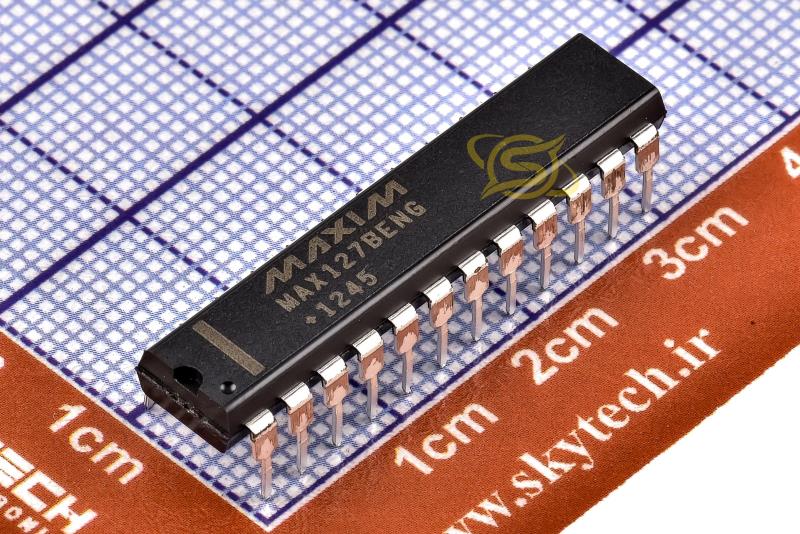

The MAX127/MAX128 are high-performance 12-bit data acquisition systems (DAS) that operate from a single +5V supply while accepting input signals that extend beyond the power supply range, even below ground. They offer eight analog input channels, each independently software-programmable to various voltage ranges. The MAX127 supports ±10V, ±5V, 0 to +10V, and 0 to +5V ranges, while the MAX128 supports ±VREF, ±VREF/2, 0 to +VREF, and 0 to +VREF/2 ranges. This flexibility effectively increases the dynamic range to 14 bits, enabling direct interface with sensors powered by ±12V, ±15V, or 4–20mA current loops. Each input is fault protected up to ±16.5V, ensuring reliability even under abnormal conditions. Additional features include a fast 5MHz track-and-hold amplifier, an 8ksps conversion rate, and the choice of internal or external 4.096V reference.
|
